构件模具怎么排模台？叠合板楼梯飘窗模的布局与埋件定位门道

上个月去鲁西南一家新开的PC构件厂帮忙调模，厂长指着院子里刚到货的构件模具问我：这些东西上了模台到底怎么排，才不出废品？我干钢模这行十几年，这话反倒不好一句答完。因为模具买回来只是半场，另一半全看你怎么用。先给个直话：买模具的钱是小头，排布错了、埋件跑位了，一天废两模，两个月就把模具钱赔进去了。

他厂里那批货我看了，楼梯模做得挺规矩，可他连模台上磁盒往哪儿摆都没数。这很典型。很多人把PC构件生产想成浇筑水泥那么简单，真上手才知道，模台就是产线的地基，地基上每一厘米都得算计。

模台布局怎么排，构件才不打架

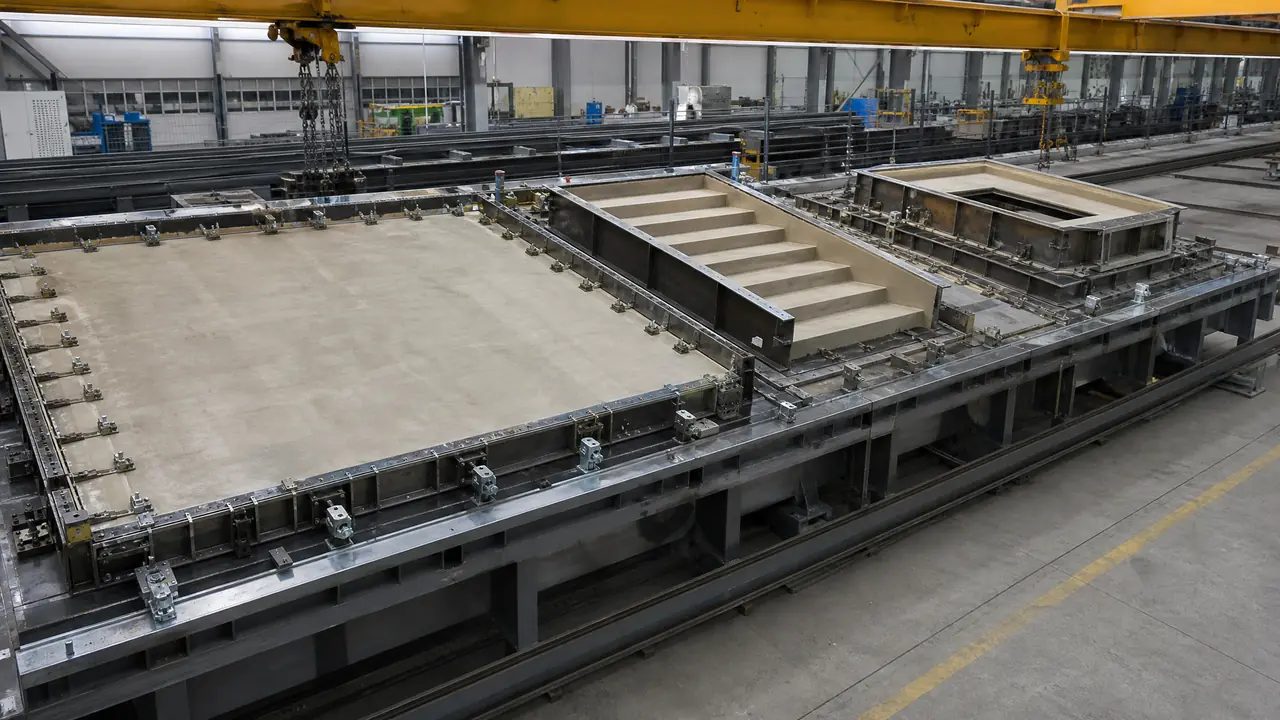

一块4乘10米的模台，排叠合板时留足60到80厘米的吊装过道，边模用磁盒一米一个压死，先排大板再插小件，一天能稳出八到十模。布局的顺序不是随便来的，得顺着行车的行走方向倒着推。

先说模台本身。国内构件厂主流模台是3.6乘9米、4乘10米、4乘12米这三档，流水线用的固定模台一般3.5米宽。底板多是10毫米厚的整块钢板，机加工刨平，平面度做到2毫米以内。台面平不平，直接决定板子的厚度公差，这个钱省不得。

排布的原则我总结成三句话：大件靠里，小件靠外，过道贯通。叠合板是产量主力，60毫米厚的板加桁架筋，一块4乘10米的台子竖着排能放四块3米宽的标准板，中间留出70厘米走道给人工绑扎和质检走动。剩下的边角空间插楼梯、飘窗这类小构件。对了，说到楼梯，它的模子是带台阶的异形模，占位看着小，其实两边要留出桁架筋和吊钉的操作空间，挤在一起必然磕碰。

边模固定用磁盒，这是现在的主流做法。常见磁盒规格有1000公斤和2100公斤两种吸力，叠合板边模不高，1000公斤的一米布置一个就稳；楼梯模、飘窗模这种边模高又带斜面的，我更偏向2100公斤的，间距收到60厘米。浇注振捣的时候混凝土有侧压力，磁盒吸力不够边模就会被顶开一条缝，漏浆出来的板边跟狗啃的一样，还得人工修补。

想系统性了解墙板、阳台这些别的体系怎么配模，可以看这篇PC构件模具怎么选不踩坑？墙板叠合板楼梯阳台模具体系一篇吃透，那边把整个模具家族拆得比较全。

埋件定位差两毫米，现场就装不上

灌浆套筒中心距偏差超过2毫米，工地的连接钢筋就插不进去，定位要靠激光切割的工装钢板锁死在底模上，浇完初凝前还得复核一遍。这一步是PC构件区别于普通水泥制品的命门。

埋件大体分三类：灌浆套筒、吊钉、线盒线管。套筒最要命。墙板的套筒中心距，图纸标多少就是多少，我的经验是加工一套带孔的定位钢板，孔位用激光切割保证在正负0.5毫米，套筒上端拧在定位板上，下端与底模固定，浇注振捣时整排套筒纹丝不动。有老师傅图省事直接拿钢筋绑扎固定，振捣棒一插就歪，出的板到了工地对不上筋，砸开重浇，一块墙板一千多块就打了水漂。

吊钉看的是位置和方向。吊钉得埋在构件重心线上偏移不超过50毫米的位置，偏了起吊时构件会打转，挂着撞模台边沿。我见过一个厂出飘窗，吊钉埋偏了12厘米，起吊那下整个构件甩出去，砸裂了平台，损失小两万。

线盒最容易被忽视。预埋的86线盒里要塞木塞或者专用堵头，不然浇注时灰浆灌进去，工地电工得一个个抠，抠不干净就是返工。线管走位要顺直，用卡子固定在钢筋上，别悬空。这些小事不起眼，可工地上验收就卡这些细节。

楼梯模的埋件又不太一样，踏步面上要预留防滑槽或者预埋栏杆插筋，位置对着上下楼层。预制楼梯这一套怎么从模具到脱模落地，楼梯模具怎么预制？现浇与预制楼梯的模具差别这篇里有更细的拆解。

老实讲，埋件定位这活儿没有高科技，靠的是工装加复核两道保险。首件出来必须卡尺量套筒中心距、吊钉位置，全部落在公差里再开大批量，这是铁规矩。

一套构件模具多少钱，用什么钢

叠合板边模按米计价，我这边行情400到600元一米；楼梯模整套2.8万到4.5万；飘窗模4万到6.5万。用钢主流是Q355B，定位件上45号钢。价格浮动主要看机加工量和焊后处理。

为什么楼梯模和飘窗模贵？台阶和窗洞全是异形面，下料折弯之后还要焊接打磨，焊缝多了钢板应力大，必须做退火处理防变形，这道工序一些小厂直接省掉，模具用三个月就翘曲，边模合不严。买的时候一定问一句焊后有没有去应力，这一句话能帮你筛掉一半低价供应商。

报价构成上，材料大概占四成，机加工和人工占四成多，剩下是利润。压价压得太狠的厂，多半在机加工工时上偷，台面刨平这一步跳过去，你收货时拿塞尺一量就露馅。关于报价怎么拆、验模看哪几项，预制构件模具怎么选不花冤枉钱？报价构成和验收门道一次讲透那篇写得比我啰嗦但更全。

后来那家厂的模台我帮他重新排了一版，大板靠里、楼梯靠外、过道拉直，磁盒全部换成2100公斤的，第一个月废品率从百分之八掉到百分之一点五。厂长请我吃饭，说早知道这些门道，前头那四十多万学费就不该交。模具这行就是这样，东西都摆在明面上，差的只是没人告诉你哪一步会翻车。

常见问题

磁盒用久了吸力下降怎么办？

磁盒怕铁屑。台面上的水泥渣和铁销粘在磁靴底面，吸力能掉三成，每天收班用铲刀刮干净再涂薄油。用了一年以上的磁盒，拿标准试块测一下实际拉力，掉到标称七成就该换了，别等边模跑位才想起它。

叠合板最常见的废品是什么？

板底漏浆和桁架筋上浮占了大头。漏浆是边模密封条老化或者磁盒间距太大，桁架筋上浮是浇筑时没压住，混凝土初凝前被振捣顶起来，上保护层不够。铺桁架筋时用马凳筋压一道，成本几块钱，废板少一大半。

蒸养温度多高合适，对模具有影响吗？

升温别超过每小时20度，恒温一般控制在60度上下，养护四到六小时。温度太猛模具和混凝土膨胀不一致，脱模后构件容易出微裂缝，钢模本身的焊缝也受不了这种折腾。

脱模剂刷多少才算合适？

薄而匀，刷完看着有一层油光但挂不住油珠就行。刷厚了板面发花有色差，还沾灰。我习惯用喷雾式的，两遍十字交叉喷，比滚筒刷省料也匀。

构件模具用多久该翻新？

看棱边，不看次数。边模直边出现0.5毫米以上的塌陷或者合缝面磕出毛刺，就该拆下来铣平补焊了，硬撑着用出的构件全是毛边，修补人工比翻新费还贵。
