综合管廊模具怎么选不踩坑？分块结构、报价与验货门道一次讲透
我的判断是：综合管廊模具别只盯着总价砍，先看分块方案合不合理，再卡钢板厚度和预埋件精度，三样过关，报价差两三万也值。这套模一用就是三五年，头一关看走眼，后面几百段构件都在替这次失误买单。
上礼拜陪老板去邻县看预制场，院子里并排摆着两套综合管廊模具，一套报价九万八，一套要二十六万。远看长得几乎一样，老板扭头问我差在哪。我说差在里子。板厚、法兰、定位销，还有预埋孔位的公差，全在看不见的地方。
这行有句不成文的老话：模具买便宜了，构件就贵了。一套管廊模要压几百段构件，模板每变形一丝，每一段产品都在替这个便宜买单。所以我替厂里选模的时候卡得很死，宁可前期多花两三万，精度上一分不省。
综合管廊模具的底子：Q235分块钢模，拼起来跟搭积木一个道理

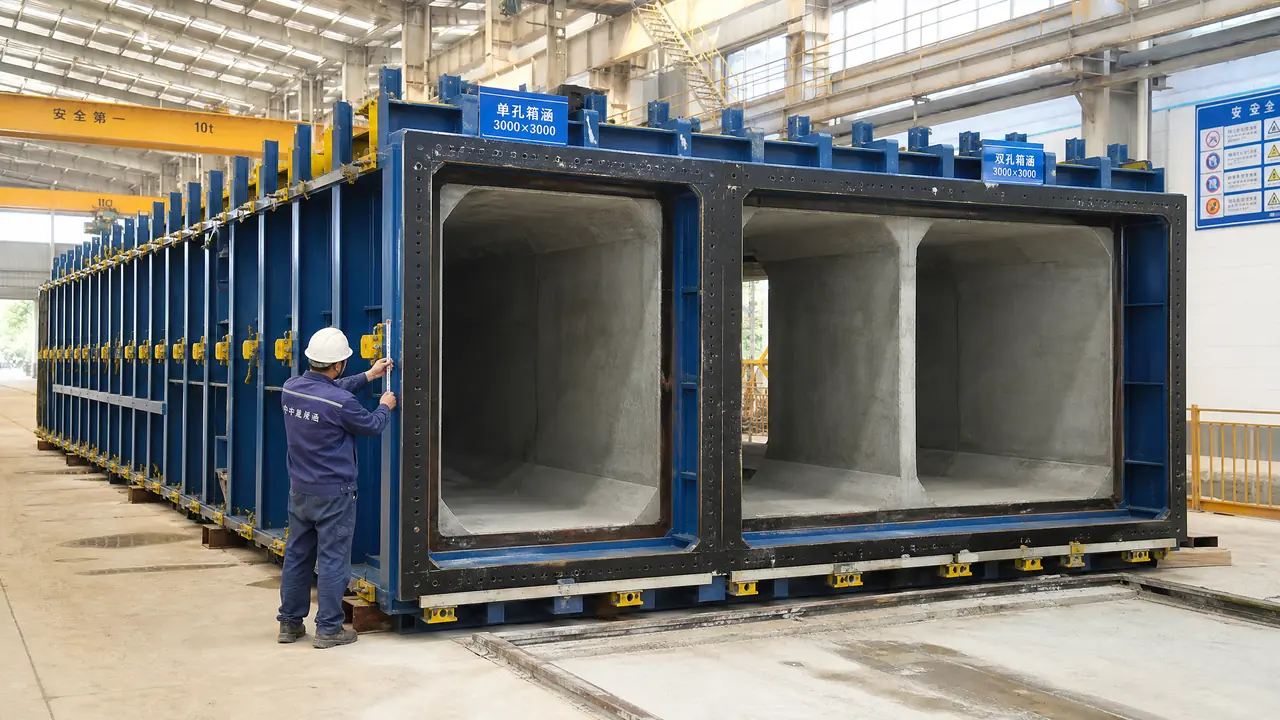

综合管廊模具是Q235钢板焊的分块钢模，底模、侧墙模、内模三部分拼装成形，靠法兰螺栓加定位销锁定，预埋孔位的加工精度决定构件验收过不过。展开讲，这套东西看着笨重，其实处处是讲究，一件一件拆给你看。
面板常用6毫米板，双舱这种大段要上8毫米，背面焊10号槽钢做肋，间距20公分一道。别小看这些肋，混凝土一浇进去，每平米墙面就是两吨多的侧压力，肋要是稀了，浇三段面板就开始鼓。判断板厚够不够有个土办法：拿小锤敲面板，声音发闷说明背后的肋贴得实，声音空飘的直接pass，别听销售嘴上说。
分块是为了吊装。标准段一般按2米一节做模，一块底模带两块侧墙模，再加两片内模，五个吊点。现场一台16吨吊车一次吊一块侧模，两个人扶着就能就位，半天能把一节合完。
内模是最见功夫的部分。浇完等混凝土初凝，先抽内模再拆外模，顺序反了你就有得抠了，粘住那一下午能让你怀疑人生。这个坑我踩过，从此交底的时候必写进作业指导书。
止水带的位置也得提前压进模具。30公分宽的橡胶止水带要靠镀锌铁皮槽口定位，槽口误差压在1毫米以内，不然安装的时候橡胶条塞不进去，现场只能割，一割防水就废了，监理那关直接过不去。
单舱双舱报价差一倍多，一张表先算明白
综合管廊模具单舱标准段报价多在8万到15万，双舱段18万到28万，差价来自用钢量、分块数量和预埋件工装，材料费能占到总价六成左右。下面这张表是我自己比价用的底稿，你照着填三家就够比了。
| 项目 | 单舱标准段 | 双舱标准段 |
|---|---|---|
| 内空尺寸 | 3.0×3.2米左右 | 5.2×3.6米左右 |
| 面板厚度 | 6毫米 | 8毫米 |
| 分块数量 | 4到5块 | 7到9块 |
| 整套自重 | 约6吨 | 12吨往上 |
| 翻模寿命 | 300次往上 | 280次往上 |
| 报价区间 | 8万到15万 | 18万到28万 |
报价单里最容易藏的是三笔钱：运费、预埋件工装、烤漆和试拼装。有的厂家把这三项单列，有的打包进总价，比价时一定让对方拆开写清楚。我上个月就碰到一家报16万8、另一家报19万2，拆开一算，便宜的那家运费另计，一台12吨的大家伙从河北拉到工地又是一万多，绕一圈反而贵了。
还有一笔账外的账。管廊模往往不是预制场唯一的一笔投入，检查井、盖板、路缘石这些构件模经常是一起配的，比价思路是通的，我之前写过一篇预制构件模具怎么选不花冤枉钱？报价构成和验收门道一次讲透，具体在预制构件模具怎么选不花冤枉钱这篇里，可以先看再下单。
去验货那天，卡尺和塞尺比合同好使
验模具先量内腔对角线，误差超过2毫米直接退货；法兰结合面拿0.5毫米塞尺试插，插得进去就得打磨；再试装定位销、敲焊缝查咬肉，四关过完再签收。四件事半天能干完，带上两个人就够了。
去年我收一套模，对角线差了3毫米，厂家说装的时候调过来就行。调个鬼。装的时候确实能调，那拆装十次之后呢？钢模是有记忆的，焊完第二天量的尺寸才是它一辈子的尺寸，后面只会越用越松，不会自己变准。
焊缝这道关最容易被糊弄。外观敲渣做得漂漂亮亮，咬肉和气孔都藏在焊缝根上，拿手电斜着照，看到发亮的夹渣就要求补。凡是口头答应返工的，等货拉走了就变成扯皮，一定写进验收单再付款。
试拼装辰光也别省。正经厂家愿意在自家院子里把整套模空拼一次给你看，销子一敲就进，法兰一贴就平，这才是能长期干活的模。推三阻四不肯试拼的，心里多半有鬼。
对了，说到脱模这一步多啰嗦两句。管廊段体积大，散热慢，夏天浇完得等24小时以上才能拆外模，冬天甚至要拖到36小时，急着赶工期提前抽芯，边角全部拉崩，修补一处的工钱比等半天贵得多。腔体内壁刷脱模剂也有讲究，拿喷雾器均匀喷一遍再收光，比拿滚筒胡乱刷的脱模干净十倍。老实讲，一半的粘模事故压根不是模具的错，是活干糙了。
回来路上老板还在念叨那两套模具差出三倍的问题。我跟他说，九万八那套面板用的是回收板，二十六万那套的板厚刨开看都够数。模具这东西跟换遥控器电池一个道理，贵的未必花哨，只是不容易坏而已。选综合管廊模具这件事，眼睛要放到两年之后的第五百段构件上。
常见问题
管廊模具用塑料的行不行？
行，但只适合小口径电缆排管或者试验段。管廊标准段侧压力太大，塑料模刚性撑不住，浇一段鼓一段。正经项目直接上钢模，这个钱省不得。
一套综合管廊模具能翻多少次？
保养到位能压300次以上，翻修一次还能再出一两百段。寿命大头在日常功夫：脱模剂刷匀、每次清渣、法兰面磕碰了立刻修。同样一套模，有人三年用废，有人五年还在出构件。
定做一套管廊模具交期要多久？
常规45到60天，双舱这种大段要70天往上。别卡着开工日期下单，留半个月余量给运输和试拼装，试拼装务必在厂家院子里做完再发车，出了问题就地返工最省事。
二手管廊模具能捡漏吗？
能，建议只捡同标段退下来的。管廊项目一个标段干完，模具闲置转手能打到半价。验货还是那四关，重点多看法兰磨损和浇筑次数，翻新板面敲起来的声音跟原板不一样，行家一听就知道。
模具运到现场坏了谁负责？
合同里写明货到验收合格前风险归厂家。吊装磕伤法兰、运输变形这类问题，签收前拍照发给对方，当场扣款或等补件，签了字再发现就难办了。
