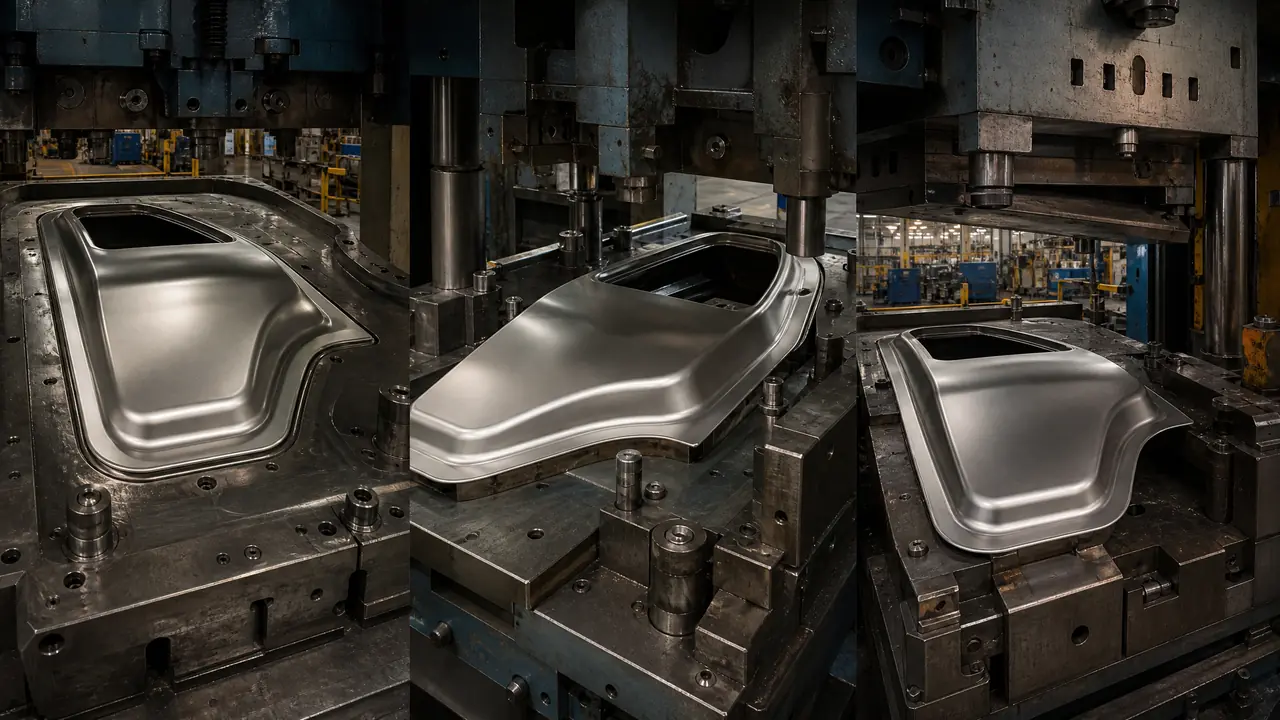

汽车模具设计怎么做？覆盖件拉延修边翻边三道工序的实话
把话放这儿：汽车模具设计难的不是画图，是排工序。覆盖件三道主工序拉延、修边、翻边，每道都有自己的参数红线和翻车点，CAE能把试模从四五轮压到两轮，但最后那半毫米还是靠手感和对光灯。这篇按一套后门外板的实战顺序讲透。
上个月一套后门外板的拉延模在我手里改了三轮。第一轮试模，A面靠近R角的位置裂了一道口子，客户站在压机边上没说话，我心里反而踏实——开裂好治，暗坑和滑移线才难缠。汽车模具设计这行，干的就是把一张平整的钢板，用拉延、修边、翻边三道工序揉成车门、翼子板、引擎盖这些覆盖件，设计师的任务是让每一步都给后面留余地。
很多人以为设计就是画图。图只占三成，剩下七成在算料怎么流、边怎么修、回弹补多少。我在做覆盖件模具的厂里待了十来年，从学徒画修边线画起，踩过的坑比画过的线还多，这篇把三道工序的排法、CAE和经验各占几分，一次讲完。
覆盖件模具的工序到底怎么排
一张覆盖件一般走四到五道工序：拉延定形状，修边去余料，翻边立边缘，整形收精度，顺序排错，后面全要跟着返工。这是设计的第一课，也是新人最容易乱的一步。
车门外板的典型排法是OP10拉延、OP20修边冲孔、OP30翻边整形，复杂件还要加一道斜楔翻边。拉延是头一关，一块0.7毫米的DC04冷轧板，要在压边力800吨的压机里被拉进下模型腔，流动不顺就起皱，拉得太紧就裂。设计师排工序时先定冲压方向，再算补充面——把零件上的翻边孔洞全部封起来，往外出工艺补充面，让钢板像抻一块肥皂皮那样均匀变形。
对了，说个行里不成文的规矩：补充面能少加就少加。补充面多一寸，落料就大一圈，一套车门件一年几十万冲次，材料费差出一台小车钱。报价单上材料利用率70%和62%，差的就是设计师这一笔。
拉延模为什么是覆盖件的命根子
拉延模决定钢板的流动与变薄，拉延筋布局和压料面设计差一点，试模就开裂起皱两头堵，改一轮十天工期起。所以覆盖件项目排期，拉延模永远最先动、改得最多。
拉延筋是型面外圈一圈半圆的铁条，别看只有R8的圆角，它管着进料阻力。外板要求刚性足，筋要布得密；内板形状深，筋要分段，转角处高、直边处低。我师傅教的第一课就是拉延筋宁低勿高：试模低了可以焊补起来，做高了就得铣掉重焊，一来一回十天没了。
压料面同样有讲究。理论上是把型面往外延展的一个面，干起来要控光——外板压料面必须光顺连续，拿对光灯一照，0.2毫米的凹坑都藏不住，A面上开花（滑移线）就是这么来的。说实话，这一步软件看不出来，靠的是人眼和手里的油石。
| 工序 | 干什么 | 关键参数 | 常见废品 |
|---|---|---|---|
| 拉延 | 把平板拉成型面 | 压边力、拉延筋高度、变薄率不超22% | 开裂、起皱、滑移线 |
| 修边 | 切掉工艺余料 | 刀口间隙取料厚的8%-10% | 毛刺、撕裂、断面二次光亮带 |
| 翻边 | 立起边缘、整形 | 翻边系数、回弹补偿量 | 边缘缩颈、回弹超差 |
CAE分析和老师傅经验各信几分
CAE擅长做排除法，开裂起皱的方向判断基本准；精确的回弹补偿量它只能给个大概，最后半毫米还得试模说话。把这两句记住，就不会被软件牵着走。
现在拉延模出厂前都要跑Autoform，一块料进去，网格一划，两个钟头出变薄率云图。我的用法是拿它做排除法：方案A拉延筋布这儿，变薄22.8%，超了红线；换方案B，变薄18%，能干。这种二选一它很准，比人拍脑袋强。
但你让它直接算回弹补偿量，只能当参考。外板回弹要补2到3毫米这个量级它看得出来，可补偿压在哪个点、型面回修多少，软件给的数和我们实测能差三成。老实讲，CAE替设计师省的是试模次数——以前一套外板模要试四五轮，现在两轮上下，一轮试模连机床带人工小两万，这就是它的价值。它替不掉的，是对光灯下看压料面那双手。
修边和翻边，精度是在这两道磨出来的
修边刀口间隙取料厚的8%到10%，翻边系数低于0.7要拆成两道翻，高强板回弹补偿按抗拉强度分档估才靠谱。这两道看着平淡，返工率一点不比拉延低。
修边看着简单，其实废料刀的位置、刃口的接刀缝全是坑。刃口间隙大了毛刺翻卷，小了崩刃，0.7毫米的板我们取单边0.06毫米。接刀缝要错开A面，修边线上留3毫米接刀重叠，不然件上留一道印子，打磨都救不回来。
翻边更细。垂直翻边还好办，轮眉那种曲线翻边，翻边系数一算，低于0.7就得拆成两道，先翻45度再整形到位。回弹补偿这块，翼子板边缘我们一般预先反向多弯1.5到2毫米，试模再修。有一回DP590高强板的侧围翻边，按常规补了2毫米，试出来还差1.2毫米，白烧一轮调试费。打那以后，高强板的补偿我都按材料抗拉强度分档来估，不再拍脑袋。
回到开头那套后门外板。三轮改完，第四轮试模A面过了对光灯，客户当场签了验收单。整套模从设计到验收四个月，图纸两千多张，真正起决定作用的动作就十几个。汽车模具设计说白了就是提前拆雷：CAE是探雷器，经验是排雷的那只手，两样缺一样都得在试模车间多烧几万块。
常见问题
覆盖件模具设计员比普通五金模设计工资高多少？
普遍高一档。我了解的行情是五年经验的覆盖件设计月薪一万二到一万五，小五金模八千上下居多。差价买的是你会不会看DL图、算回弹补偿，这两样本事小厂里学不着。
入行要先学哪个软件？
CATIA和UG二选一先精一个，做覆盖件的厂用CATIA的多，之后再补Autoform。别贪多，我带的新人头半年只练分模和工序排布，够上手画修边线了。
一套车门拉延模大概多少钱？
铸件毛坯加机加工，合资车型水平的单个拉延模一百五到二百多万，一副车门外板四道工序全下来五六百万很正常。小注塑模那套报价逻辑在这儿完全用不上。
修边模上的废料刀是干嘛的？
修下来的是一整圈废料，不切断没法自动排出。废料刀把这圈料切成小段，好顺着滑道滑走。位置没排好、废料卡在刀口上，是试模现场最常见的停机原因。
