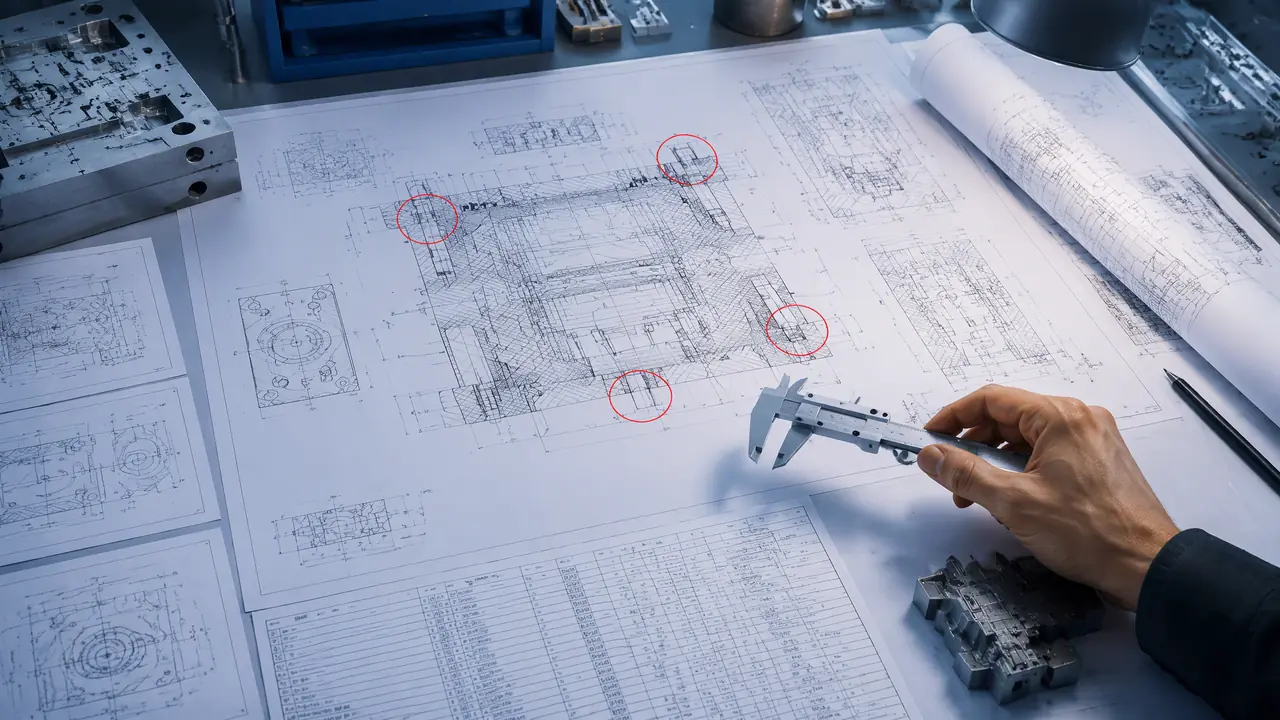

模具设计图都画了什么？审图盯牢这五处再签字
把话放这儿：模具设计图不是一张图，是一套图。2D装配图、零件图、排位图、3D模型加BOM，少一样，后面加工和试模都得还债。审图别平均用力，先盯分型面、拔模、水路、顶针、排气五处，这五处错了，改一次就是几千上万的改模费。
上礼拜有个做小家电的客户来厂里，抱着四十多页的PDF坐在会议室，翻到第三页就问我：哪一张才是你们说的设计图？我一页页给他翻，从模架装配图翻到热流道接线图，他越翻越懵。这场景我见太多了，很多第一次开模的人都以为设计图就是一张3D渲染图，好看，但开不了模。
我们这行说的模具设计图，是一整套文件。装配图告诉你这套模长什么样、装在多少吨的机上；零件图管加工，每块模板、每个型芯的尺寸公差全在上面；排位图管一模出几个产品、怎么排；3D模型是给CNC编程用的；BOM表把模架、钢材、顶针、弹簧一条条列出来，采购照单买料。图是图纸，钱是报价单，两回事，但都从这套图里长出来。
我在宁波一家做家电注塑模的厂里管接单评审，设计出身，转过来的。看了七八年别人家的图，最大的感受是：图不会骗人，但画图的人会偷懒。审图就是找出他偷懒的地方。
一套模具设计图里都该有什么
一套完整的注塑模设计图至少五样：2D总装图、零件图、排位图、3D模型和BOM表，图纸签完字就是加工依据，缺一样都要在后面补课。客户拿到手上，先数齐这几样再谈别的。
总装图是这套图的门面。正规厂出的总装图会有模具外形尺寸、闭合高度、定位环直径、顶出行程这些核心参数，比如我们做一套中等家电面板模，模架选CI3060，闭合高度420毫米，配160吨注塑机，这些数字在总装图右下角的标题栏里一行行写得清清楚楚。你要是拿到一张总装图，右下角连模架规格都没有，这厂的设计部多半在赶工凑数。
零件图最见功力。一个型芯的零件图上，尺寸公差、表面粗糙度、热处理硬度、材料牌号，四样缺一不可。我见过最离谱的一份外发图，型腔尺寸全标自由公差，抛光要求只写了两个字“光亮”。这种图流到加工车间，师傅只能按自己手感做，做出来对不上，责任还扯不清。
排位图很多人不当回事，其实它直接决定你的单件成本。同样一个产品，一模一出四和一模一出八，注塑周期可能只差两三秒，但模具价格差出六七万。排位图上还要看清楚流道怎么走、浇口开在哪个位置，浇口位置留的残料痕在产品哪个面上，直接影响你后面要不要抛光处理。
图要是看不过来，可以先照着这篇把总装图、零件图、排位图的顺序捋一遍：塑料模具图纸怎么读才不踩坑？总装图零件图排位图逐张看图顺序，看图顺序搞对了，审图效率高一半。
| 图纸类型 | 主要看什么 | 常见的糊弄点 |
|---|---|---|
| 2D总装图 | 模架规格、闭合高度、顶出行程 | 标题栏参数空着不填 |
| 零件图 | 公差、粗糙度、硬度、材料 | 公差全标自由公差 |
| 排位图 | 腔数、浇口位置、流道布局 | 浇口痕留在产品正面 |
| 3D模型 | 分型面、拔模、圆角 | 直接拿客户产品图改，没做拔模 |
| BOM表 | 钢材牌号、标准件清单 | 钢材只写“进口钢”不写牌号 |
BOM表里最容易藏猫腻的是钢材。P20和2738外观差不多，一吨差好几千，报价单上写“预硬钢”三个字，你根本分不清他往模具里装的哪块。所以审BOM要对着零件图看，每个成型件的材料牌号和硬度必须一一对得上，写不清楚的当场让他补。
审图先盯分型面和拔模斜度
分型面和拔模斜度是设计图的命根子，分型面错在产品上留一道毛边，拔模斜度小于0.5度产品顶出来就拉白拉伤，这两处审图必须逐个面确认。别信口头承诺，图上没有就是没做。
先讲分型面。简单产品好办，复杂产品分型面是曲面，还要做插穿和碰穿。审图的时候你要问设计一句话：分型面走产品哪个位置，碰穿还是靠破？这句问出去，懂行的人会拿图给你指，含糊其辞的，八成是自己也没想清楚。我去年碰过一回，一个带装饰线的杯盖模，设计把分型面压在装饰线上，试模出来产品正面一圈毛边，客户拿去抽检直接判不合格，最后改模花了四万多，费用扯了半个月才谈下来谁出。
拔模斜度更隐蔽。3D模型看着挺顺眼，拔模没做或做反了，肉眼看不出来，一刀切下去才发现。一般塑胶件拔模给1到3度，深腔产品3度以上，带咬花的外观面还要额外加大，因为咬花会咬住产品。你审图时让设计把拔模角度标在3D剖面上，一个度数一个度数过，费不了二十分钟，能省一轮试模。
对了，说到拔模，插一句：很多客户以为拔模斜度会让产品尺寸不准，其实成型收缩率的影响比拔模大得多。PP料收缩率1.5%上下，ABS只有0.5%左右，同样的模具尺寸，换材料产品尺寸就变了。所以设计图的标题栏里必须写明用什么材料、按多大收缩率算的，这两行小字比图上任何花哨标注都值钱。
看图纸这块想再系统一点，可以补这篇：模具图纸怎么看？从装配图到零件图的识图顺序详解，讲的就是从哪张图开始看、看到什么程度算看完。
水路、顶针和排气，图里藏着三处良心位
水路决定注塑周期能压多短，顶针决定产品顶不顶得出来，排气决定有没有烧焦困气，这三处在图纸上各占一角，画得敷衍的厂试模必翻车。审图时逐个数数量、看位置。
水路先数回路。一套合格的注塑模，运水回路起码两条起步，进出水口错开布置，水路直径常见φ8或φ10，离型腔表面12到20毫米。我见过偷懒的设计，四条水路画成一条大回路，水一进去就近走短路，模温一边80度一边50度，产品两边缩水不一致，怎么调机都调不平。你审图时让他把每条回路的进出水口编号，图画不出来就是没认真布。
顶针看位置和数量。顶针要顶在产品受力强的位置，比如筋位、柱位旁边，不能顶在外观面上留顶白。数顶针不是越多越好，φ2的小顶针多了容易烧针卡针，关键是布置合不合理。有一个土办法：看顶针有没有避开产品的透明区和外观区，避开了，这个设计是动过脑子的。
排气槽最容易被省略，因为它画起来琐碎。排气槽深度一般0.01到0.03毫米，深了飞边浅了困气，困气烧焦是试模阶段最常见的废品原因之一。图上排气位置一个没标的，你直接问一句：困气区怎么排？问完你就知道这个设计部靠不靠谱了。
这三处要是拿不准，审图前可以先让设计出一份DFM报告，报告里把壁厚、拔模、浇口、顶针逐项分析给你，正经DFM报告能帮你砍掉一半来回扯皮：模具DFM报告怎么读不被忽悠？壁厚拔模浇口顶针逐项拆解，照着报告对图，比干看快得多。
那天那个客户翻完四十多页PDF，最后只带走了三张图的总装图打印件，在标题栏那里圈了闭合高度和顶出行程两行字。走的时候他说了句实话：以前只看报价单，原来图上这些数字才是真正管钱的。一套模具设计图签下去，就是几十万加工费的开工令，签字之前多问一句，比试模之后扯皮一个月强。图纸就是图纸，别等钢料上机了才想起来看。
常见问题
只给3D图不开2D图纸，能直接开模吗？
不建议。3D图只能管CNC加工，模板下料、孔位加工、装配研配都靠2D零件图，没有2D图车间就是摸黑干活。真遇到只肯出3D的厂，八成是设计力量不足，后面修改全靠试模砸时间。
审完图之后还能改设计吗？要加钱吗？
钢料没开之前改，多数只补个设计工时，几百块的事；开粗之后改，要看改的是不是成型部位，动一次两三千起步。所以签图前把意见一次提完，别边做边想。
一套中等注塑模的设计图，一般要等几天？
常见结构7到15个工作日，带热流道或者滑块斜顶多的要20天往上。报价时承诺三五天出全套图的，多半给你套旧图改个名，拿到手先核对产品图编号。
网上下载的标准模具设计图能直接用吗？
只能当参考。标准图的结构是通的，但你的产品尺寸、材料收缩率、腔数全不一样，直接拿去开模等于赌运气。学习看图结构可以，下单必须用按你产品画的设计图。
