模具图纸讲解：一张装配图从哪看起？视图剖视明细栏一次讲清
一句话版本：模具图纸讲解落到动作上就三步——先读标题栏把比例、材料、收缩率这些底数摸清，再顺着主视图找剖视看结构，末了拿明细栏当配料单逐个对零件号。顺序走对，一副中型模六十多个零件号，十分钟就能在心里装完一遍；顺序走错，盯一晚上还是一堆线框。

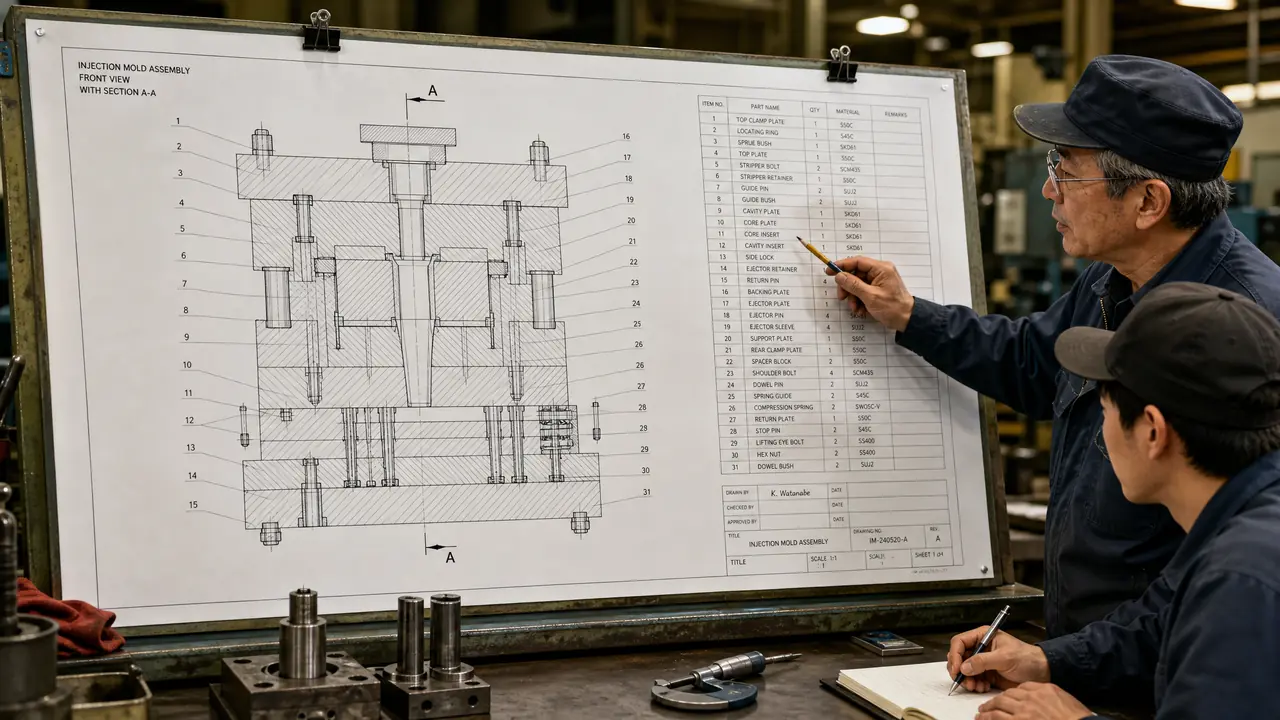

我带徒弟的第一课不开机床，是模具图纸讲解。去年秋天厂里接一副打印机外壳模，配268吨的机台，图纸发下来，小伙子抱着主视图看了半晚上，跑来问我这图怎么跟产品图长得差不多。我说你看反了，装配图不是拿来看像不像的，是拿来取信息的，取信息的顺序错了，盯一百遍也装不出一副模。
判断就六个字：先骨架，后皮肉。
标题栏和明细栏是骨架，视图和剖视是皮肉。骨架没摸清就扎进视图里数线，跟不认路先钻巷子一个道理，巷子钻得再多也拼不出整张地图。这套模的图是一张A1总装图带四十来张零件图，从签约到T1试模排了35天，图要是看不明白，车间停一天就是白养一天人，这笔账每个老师傅心里都有数。
看图顺序是死的：标题栏、明细栏、视图三步走
拿到装配图，第一眼看标题栏定比例和材料，第二眼扫明细栏数零件，第三步才进视图看结构，顺序不能倒，倒过来就是瞎子摸象。标题栏是这套模的身份证，图名、比例、单位、材料、设计审核签字全挤在那几十毫米宽的格子里。比例1:2，图上量出100毫米实物就是200毫米，看图时别拿尺子量着换算，直接读标注数字，尺子只会骗你。
明细栏为什么排在视图前面？我的理由很实在：先扫一遍明细栏，你就知道这套模有几个序号、用什么钢、哪些是外购标准件，再进视图是带着清单找东西，跟拆快递先对装箱单一个道理。有人主张先看主视图抓大结构，我不站这边，主视图只能告诉你模具有多大，不能告诉你料有没有配齐。
三张图各管一段，先把路数分清：
| 图纸 | 第一步看哪 | 它回答什么问题 |
|---|---|---|
| 总装图 | 标题栏加明细栏 | 什么钢、多少零件、什么结构 |
| 零件图 | 尺寸公差和粗糙度 | 这块料车到多少、磨到多少 |
| 排位图 | 腔数和间距 | 一模出几件、配多大的机台 |
标题栏和零件图里一堆代号，φ、±0.02毫米、Ra1.6这些符号认不全的，先花半小时翻一遍模具图纸符号大全，回来再看图就顺了。这一步偷不得懒，符号不认识，公差念错一个档，加工车间照图做废一块料就是几百块。
对了，说到零件图多，跑个题，很多新人把四十张零件图从头看到尾，看一晚上。没必要，先看你负责的工序那几张，装配的看配合尺寸，机加的看形位公差，其余的等用到了再翻。
剖视到底在看什么？剖面线、剖切符号和实心件的规矩
剖视图是把模具假想切开后的投影，剖切符号A-A标明从哪切、往哪看，相邻零件剖面线一疏一密，壁厚孔位和配合关系全在里面。很多新人怕剖视，觉得线多。其实剖视是装配图里最老实的地方，它不跟你玩虚的，切开给你看。
三条规矩记住就行。第一，剖面线是45度的斜线，同一个零件方向和间距处处一致，相邻两个零件要么方向相反，要么一疏一密，剖面线间距一般1到3毫米，图上密得看不清就说明那是两块薄板叠在一起。第二，实心件纵剖不剖，导柱、螺钉、顶针这些按不剖画，这是国标的老规矩，不是画图人偷懒，你要是在剖视图里给导柱打了剖面线，那多半是把顶针看成导柱了。第三，剖切符号A-A在哪找？主视图下方或上方，两个粗短线加字母，箭头指的方向就是往哪看。
这个坑我踩过。头一年装一副带行位的模，局部剖里画了斜导柱跟运水路的让位关系，我没细看，照主视图把限位块的孔位直接钻了，钻穿运水路，水一打压板底下就渗。补焊、重新打孔、重装，前后搭进去两天，机台费照算。从那以后我拿到图先找剖切符号，把每个局部剖圈出来看完，再动任何一张零件图。
二板模三板模要是还没分清，先补这篇注塑模具结构图怎么看，结构框架在脑子里立住了，剖视里的顶针、撑头、行位才各归各位，不然看哪根杆都长得一样。
还有个土办法，是带我的师傅传下来的：看剖视的时候拿笔跟着水路走，从进水口画到出水口，再跟顶针孔比一比间距。运水孔离顶针孔壁留足3毫米以上，图上要是画得更近，装模前就得找设计确认，别等试模的时候模温80度上不去才回头查图。
明细栏当配料单读：序号、材料、数量一栏不能跳
明细栏就是这套模的配料单，序号对图上引线圆点，材料栏写用什么钢，数量栏防漏配对称件，装模前照单清点，缺件当天就能补。明细栏贴着标题栏往上排，序号自下而上填，图上的零件引线末端带个小圆点或箭头，对号入座。
一副中型注塑模的明细栏，六十多行是常态，螺钉、弹簧、导柱导套这些标准件能占六到七成。别嫌它啰嗦，材料栏里藏着最要紧的信息：模架写718H还是P20，型芯写S136还是2344，直接决定哪些件怕敲、哪些件能焊。装模之前把数量栏过一遍，导柱4根导套4个，顶针按规格分档几十根，少一根弹簧，试模当场就顶白。
说实话，我装了十几年模，最怕的不是图复杂，是明细栏跟图对不上。有一副模明细栏写序号17是撑头，图上我找了半天对不上位置，末了在局部剖A处才找到，引线绕了半个视图。碰上这种图别硬猜，打电话问设计部，五分钟能说清的事，猜错一次返工就是一天。
这跟食堂大师傅下料一个道理，单子上的东西一样样划钩，缺了哪样开火之前都能补。装模也一样，开装之前照单清点，比装到一半发现缺顶针再停机强太多。
徒弟现在养成习惯了，新图到手先把明细栏抄在白板上，序号和材料一列，缺什么一目了然。上个月那副打印机外壳模，他从拆图到装配就出了两次小错，都是当天改掉的。模具图纸讲解讲到底不是教你看线，是教你按顺序把信息取干净，顺序对了，一副几十个零件的模，十分钟就能在心里装完一遍。
常见问题
图纸上写的比例1:2是什么意思？
图上1毫米代表实物2毫米，1:1就是画多大实物就多大。看图别拿尺子量着换算，直接读标注数字，比例只是帮你建立大小概念，尺寸一律以标注为准。
明细栏里的718H、S136这些牌号不认识怎么办？
先记大类就行，718H是预硬钢多用在模架上，S136是防锈钢多用在型芯。认不全就去问设计或查材料手册，装模的人至少要分清哪种件怕敲、哪种件能补焊。
3D电子模型都有了，还有必要学看2D装配图吗？
有必要。车间装模、试模现场翻的还是2D图，公差、剖视、明细栏这些信息3D模型给不全，跟设计部扯皮的时候也是以签字版图纸为准。
装配图和零件图先学哪个？
先装配图。装配图让你知道这套模长什么样、零件之间怎么配合，再看零件图才知道每块料为什么加工成那个形状，倒过来学容易一头雾水。
