五金拉伸模具起皱怎么办？压边力的调法

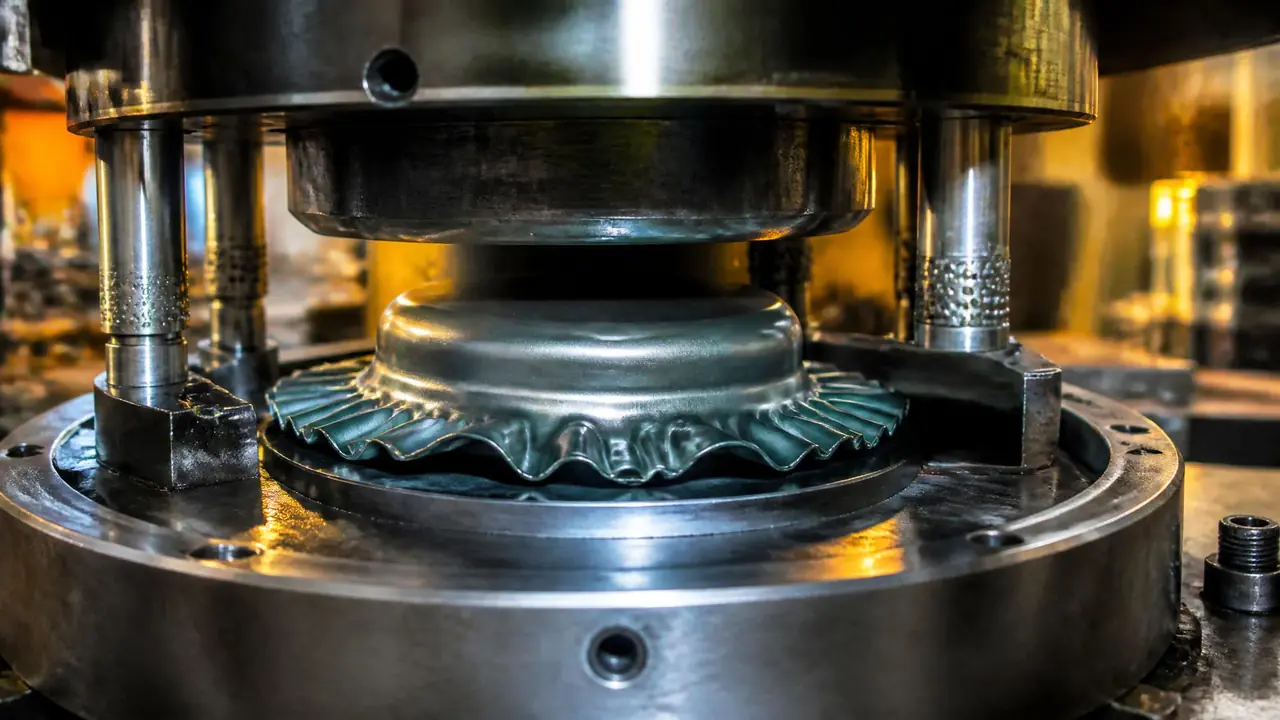

上个月帮朋友看一套五金拉伸模具，冲的是0.8毫米冷轧板的电机端盖，拉到28毫米深，口部就挂了一圈波浪。他把压边力加了将近一倍，皱没消，料倒是在侧壁快拉裂了。我到现场第一件事不是动压力表，是拿手指去摸压边圈四角——外圈两个角发虚，压边圈根本没贴平。后来红丹一查，贴合率不到六成。

这就是起皱的真面目：凸模往下走，法兰区的多余材料无处可去，受切向挤压一失稳就拱起来。料越薄、拉得越深、凹模圆角越大，越容易皱。压边力干的活其实就一件，把法兰料按住，让它老老实实往里流。按太松起皱，按太紧破裂，这两头的平衡点，就是调模的全部内容。

先看皱在哪，再决定动哪里

整圈均匀皱是压边力总量不够；贴着凹模口一圈的放射状密皱，多半是压边圈间隙偏大；皱集中在角部则是料流不均，得靠拉延筋补。位置不同，药方完全不同。

上来就把压力拉满，是我见过的最常见的弯路。压力大了以后皱是压下去了，可侧壁的拉应力也跟着涨，破一个件报废的不止一个，料带还得停机换。所以第一步永远是看位置，不是看力度。

查位置有笨办法但管用。塞尺沿压边圈一圈量间隙，超过料厚一半的地方做记号；间隙均匀还皱的，才轮到总量的问题。有个细节很多人漏：压边圈顶面要是不平，加多大的力都压不实，等于拿漏风的巴掌按人。

回说我朋友那套端盖模。压边圈磨床重磨过一遍，贴合率上到八成五，压边力反而往下调了0.4兆帕，皱就没了。压边圈不平，等于有的地方压着、有的地方悬空，悬空的地方料就往外拱。这种钱花在磨平面上，比换氮气弹簧便宜十倍。顺便提一句，压边圈这种大平面的精度活，在模具加工的五种常用方式里属于磨削的基本功，平面磨不到位，后面全白搭。

压边力的调法：基准值加二分法

低碳钢单位压边力按每平方毫米2到2.5兆帕起步，乘法兰投影面积得总力；试模按先小后大、每次加一成的节奏，皱了加、裂了减，两三轮基本落进区间。

拿端盖模算笔账你就明白了。法兰外径90、凸模直径50，环形投影面积约4400平方毫米，按2.2兆帕一乘，总压边力大概10吨。这个数是起点，不是答案。

调的时候手里得有尺。每个压力档拉三件，卡尺量口部边缘的壁厚，最大减薄率控制在百分之十八以内心里才有底；壁厚掉得快，说明压力已经顶到破裂那头了，再皱也不能往上加，得换思路。这套流程听着慢，实际比又皱又裂来回猜快得多。

我们车间试模的固定流程：第一刀给基准值的九成，看件。整圈皱，加一成再拉；皱消了但侧壁发亮、壁厚掉得厉害，回退半成。0.8毫米的冷轧板，我手上的经验是2.1到2.4兆帕之间能落住，超过2.6还又皱又裂的，问题准不在总量上。深一点的件，比如拉到50毫米以上的水槽类，得盯行程末段——普通弹簧压到最后一截，压力能比开始高三四成，料就是这个时刻被压死的。这也是为什么深拉件我劝人直接上氮气弹簧，曲线平，全程一个劲。

三种方式没有绝对好坏，只有合不合适。浅拉件硬上双动机，纯属浪费产能；深腔件靠弹簧硬凑，试模时间能拖你一星期。

压力两头堵的时候，换这三张牌打

料薄、深度大，压边力加也皱、减也裂时，在角部加拉延筋锁流速，比硬堆压力管用；换冲压性能好的材料、把润滑做足，都能把可用窗口撑宽。

拉延筋的本质是给料过筋时加阻力，等于局部变相提高压边。方形件的四个角最缺这个，直边流得快、角部流得慢，皱就起在角上。筋高做3毫米左右的半圆筋，试模时先浅后深，靠堆焊修量。有年我调一套方形油箱模，压边力从8吨加到11吨角部还皱，加了条筋，8吨反而稳了。

材料这张牌别小看。同样是低碳钢，08Al这类深冲钢的塑性和各向异性比普通板好一截，抗失稳能力强，同模具下压边力窗口能宽出不少。料厚每加0.1毫米，皱的倾向明显往下走，但产品定了料就没得选，所以这张牌多数时候打不动。

润滑倒是人人都能立刻做。拉深油刷匀、磷皂化处理到位，同样的压边力下料流得顺，起皱和拉伤一起少。见过最可惜的一套模，皱和裂来回拉锯一个星期，最后发现就是操作工油刷得太省，补够油当天就交模了。试模这个环节在整个模具制造十二道工序里排得很靠后，但一件能不能交，全看这几刀调得细不细。

那套端盖模最后的结局：压边圈重磨，压边力落在2.3兆帕，连拉三万件没再出过皱。调压边力没有什么神秘配方，就是先查贴合、再定基准、然后按位置微调三步，急不得。你下次遇到皱，先蹲下来看皱长在哪个位置，答案基本就在那。

常见问题

压边力有现成公式可以直接套吗？

有，常见经验式是单位压边力乘以压边圈下的环形面积，低碳钢单位值取2到2.5兆帕，不锈钢和厚料往上加。公式给的是起点，不是终点，试模才是终审，别拿计算结果直接当定模依据。

弹簧压边和氮气弹簧到底差在哪？

弹簧压力随压缩直线涨，行程快结束时能比开始高三四成，浅拉无所谓，深拉容易在末段把料压死拉裂。氮气弹簧曲线平缓，全程压力稳，单价贵但省试模时间，深拉伸件我认为值回票价。

压边力一加，皱和裂一起冒出来怎么办？

说明矛盾不在总量，在分布。看皱的位置：局部皱就加拉延筋或者局部垫压边圈，别整体加压。同时查凹模圆角，圆角适当加大一点，破裂风险马上降一截，两头就有调和余地了。

一套拉伸模试模一般要调几轮？

浅拉件一两轮很正常，深腔件三轮往上也不稀奇。我经手最顺的一套三天两轮交模，卡壳的也有一路磨了两周的，差别基本都出在压边圈贴合度和材料批次稳定这两点上。
