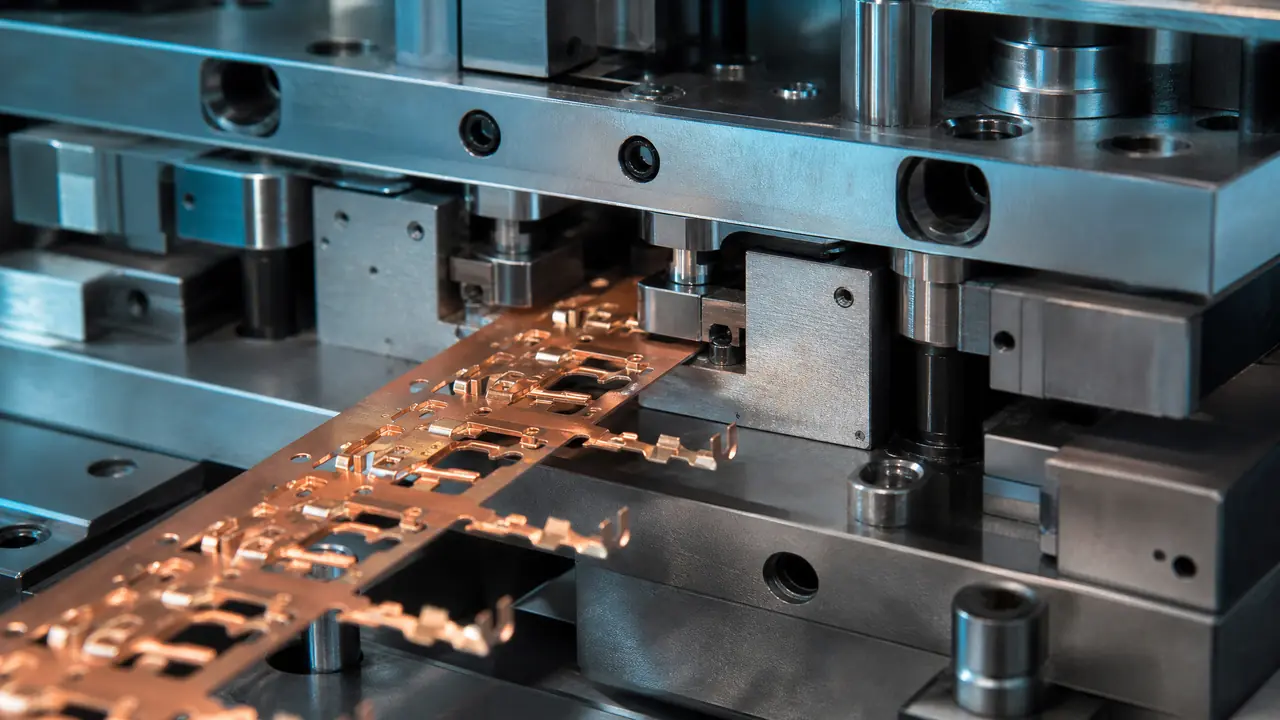

精密五金模具的公差到多少？端子与弹片

上个月有个做连接器的朋友拿着图纸来问，说端子料带图上标了正负0.01的步距公差，问精密五金模具到底能不能做到。我说能做到，但这五个丝不是全靠模具硬抠出来的，是模具、送料、材料三样东西一起凑出来的。他愣了一下，说原来不是买台好机床就完事。

这话其实就是本篇的核心判断：端子与弹片这类精密五金模具，公差从来不是单一数字，而是一套往下分配的链条。产品图给正负0.05，级进模的步距就要做到正负0.01，刃口配合按料厚的百分之三到五取间隙，最后每一环都得留出材料回弹和刃口磨损的余量。哪一环想当然，试模件就是超差的，返工起来比重开一副还难受。

端子模的公差分配，从产品图到刃口

端子模的公差按产品公差的三分之一到五分之一往下分配，0.5毫米磷青铜的冲裁间隙单边取0.015到0.025毫米，步距公差要压在正负0.01毫米。分配逻辑是这样的：产品图上孔位标正负0.05，模具上绝不能照抄0.05，得留出磨损和送料波动的份额。0.5的磷青铜按料厚百分之三到五取间隙，单边就是15到25个微米，偏薄料取小值。步距那正负0.01，靠的是凹模固定板和送料节距一起保证，缺一样都白搭。

我踩过一个坑，跟镀层有关。有一次端子冲出来量着挺好，镀完锡一量，卡口宽度比图纸小了0.012。查了半天发现图纸没分开标镀前镀后，镀层每面涨了五六个微米。从那以后我接图纸第一句话就问：这个尺寸是镀前还是镀后？这一问省掉过不止一次试模返工。

端子和弹片两类的常见参数差异，我整理成一张表，下单前可以对着估一下。

表里的寿命是行业普遍水平，用的料、冲次和保养频率不一样，落差能到一倍。别拿它当保证书，当个预算参考就行。

弹片为什么比端子难搞，难在回弹

SUS301和磷青铜的弹片折弯回弹普遍在3到6度，模具上要提前多弯出补偿角，料越硬、R角越小，回弹越大。端子模难在尺寸链，弹片模难在角度，角度是活的。不锈钢一折，卸了力它就往回翘，翘多少跟料厚、硬度和折弯半径都有关系，没有一张表能算死，只能试模之后修。

说个实打实的翻车。0.3毫米的SUS304弹片，图纸要求折弯90度正负1度，第一场试模量了20件，平均回弹4.2度，角度全偏。第一反应是把补偿角加3度，结果还剩1度多超差。后来发现R角从0.5改到0.3之后，加工硬化变厉害，回弹反而涨到了5度上下，最后把补偿角加到5.5度才压住。这个教训我记着：改R角会反过来改回弹量，两件事得一起动。

弹片的平面度是另一个隐形坑。料带冲下来的时候内应力没释放，折完弯放两天，翅曲量能自己长出0.02到0.05。赶交期的时候特别坑人，试模明明合格，过个周末客户说弹片翘了。对策无非两个：中间加退火工序，或者模具里加整形工位硬压回去，代价都是钱和工位。

模具本身要做多准？机床只负责一半

精密五金模具的刃口和型腔靠慢走丝三次切割做到正负0.003毫米，热处理变形靠留磨量和平磨收尾，镶件装完的步距累计要控制在正负0.01以内。慢走丝第一刀留0.02余量，第二刀去0.015，第三刀光刀，切完的崩刃面能到Ra0.2。机床只负责单件精度，装起来准不准，看的是钳工。

材料这头同样有讲究。刃口常用SKD11，淬火回火后硬度HRC60到62，热处理一变形，留0.3磨量，完了平磨找正。冲次拉到每分钟1000次以上的高速端子模，刃口镶件一般直接上碳化钨，寿命能比工具钢翻几倍，就是贵。想看这几道工序怎么排的，可以先翻翻这篇模具加工五大工艺对比，车铣磨放电线割各自管哪一段写得很清楚。

组装才是玄学所在。同一套图纸，两个钳工装出来的模，步距累计能差出五个丝。我们车间的土办法是刃口板装完后上二次元实测步距，超了就修定位销孔，绝不靠感觉。想系统了解从钢板到试模的完整链路，这篇模具加工全工序拆解可以接着看。

试模件怎么验收？别光盯着模具量

验收端子模不能只量模具，要拿试模件在二次元影像仪上量镀前尺寸，连续冲5000件看尺寸漂移，关键尺寸Cpk争取做到1.33以上。模具装得准不等于冲出来稳，材料批次一换、冲速一变，尺寸会慢慢漂。我的习惯是开头50件、2500件处、最后200件各量一遍，三点连起来看趋势，比单点量一百件有用得多。

冲速这一环很多人忽略。同一副模，每分钟冲400次和冲1200次，送料精度和温升都不一样，尺寸漂移方向可能都相反。试模时就按客户量产的冲速来打，别图省事用低速冲完交差，那等于没验。

话说回开头那位朋友，后来我陪他把图纸过了一遍，把镀前后尺寸、步距公差和回弹要求一条条标进公差分配表，模具厂那边照单报价，试模一次过。精密五金模具的公差，说到底不是问出来的数字，是提前分好的账。你下一副端子模或者弹片模下单前，先把这张账跟模具厂对平，后面能少一半扯皮。

常见问题

端子模一副大概要多少钱？

普通端子级进模8到15万的样子，工位多、带碳化钨镶件的高速模20万往上也很正常。报价差得大的地方通常在镶件材料和钳工工时上，问价时让对方把这两项拆开写。

弹片的回弹能一次修准吗？

别指望。第一场试模留出修模预算是行规，我们这边一般按修一到两次报。料硬、R角小、折弯多的件，三次都不稀奇，下单时问清楚修模几次之内免费，能省不少事。

精密五金模具的寿命一般多少模次？怎么延长？

端子模800万到2000万次算正常范围。延长寿命最见效的两件事：按时用冲油或涂润滑保养刃口，以及别超冲速打。刃口磨损到15万到20万次左右就该修磨一次，拖着不磨，崩一次刃就是大修。

图纸上的公差标多少才算合理？

原则是能松就松。装配真正需要的地方标正负0.05甚至正负0.02就够了，全图无脑标正负0.01，模具厂报价至少翻三成，交期还长。先跟装配那边确认哪些尺寸真的影响插拔力，再落笔。
