模具压板怎么压？装夹受力与机床安全

上个月厂里装一副700吨机台的注塑模，徒弟图省事，把模具压板直接搭在模板悬空的边上，力矩扳手一锁，当时看着挺牢。试模第一模出来，分型面凭空多了一圈飞边，拆下来一量，型腔那个位置被压得凹进去快0.04毫米。模具压板这东西看着不起眼，其实是整副模具在机床上安全的最后一道保险，压错了位置，比不压还危险。

这种事不新鲜。我去过的好几家注塑厂，装模工换了一茬又一茬，压板压法还是老三样：压点悬空、垫铁乱垫、螺杆死拧。很多师傅凭手感干活，一次两次没出事，就以为方法是对的。这篇文章把压板装夹的受力逻辑、规格选择和几类真实事故摆出来，你看完至少能对着自己车间检查一遍。

压板压在哪里才对？

压点必须落在模脚或垫块正上方，压板保持水平，悬空压模板等于亲手把型腔压变形，这条错了后面全白搭。压板本质上是个杠杆，螺栓一收紧，压板前端往下压，这个力应该通过模具的承力结构传到机床台板，而不是让模板自己硬扛。模板不是砧子，悬空跨度一超过50毫米，锁紧力下来就是实打实的变形。

我们厂去年量过一次典型的反面案例：压点悬空大概60毫米，四块压板全部锁到规定力矩，用千分表打型腔底面，能看出0.03到0.05毫米的下凹。这个量放在粗加工无所谓，放到注塑模的配合面上，就是飞边、拉伤、顶白这一串问题的源头。改法很朴素：压板前端只能压在模脚、垫块或者模板实心区域，模腔正上方那一圈，一根手指头都别碰。

压板水平这件事，靠的是垫铁。垫铁高度要跟模具被压面基本齐平，我们车间的规矩是高差控制在0.5毫米以内。垫铁矮了，压板前端翘着，只有压板尖上一条线在受力，看着锁得很紧，实际接触面积小得可怜。垫铁高了也一样，力全压在模具边缘一角，模板容易被顶出局部应力。压板、模具、垫铁三者在锁紧后要在一个平面上，谁翘头谁就是隐患。

压板规格和拧紧力矩：M16到底拧多紧

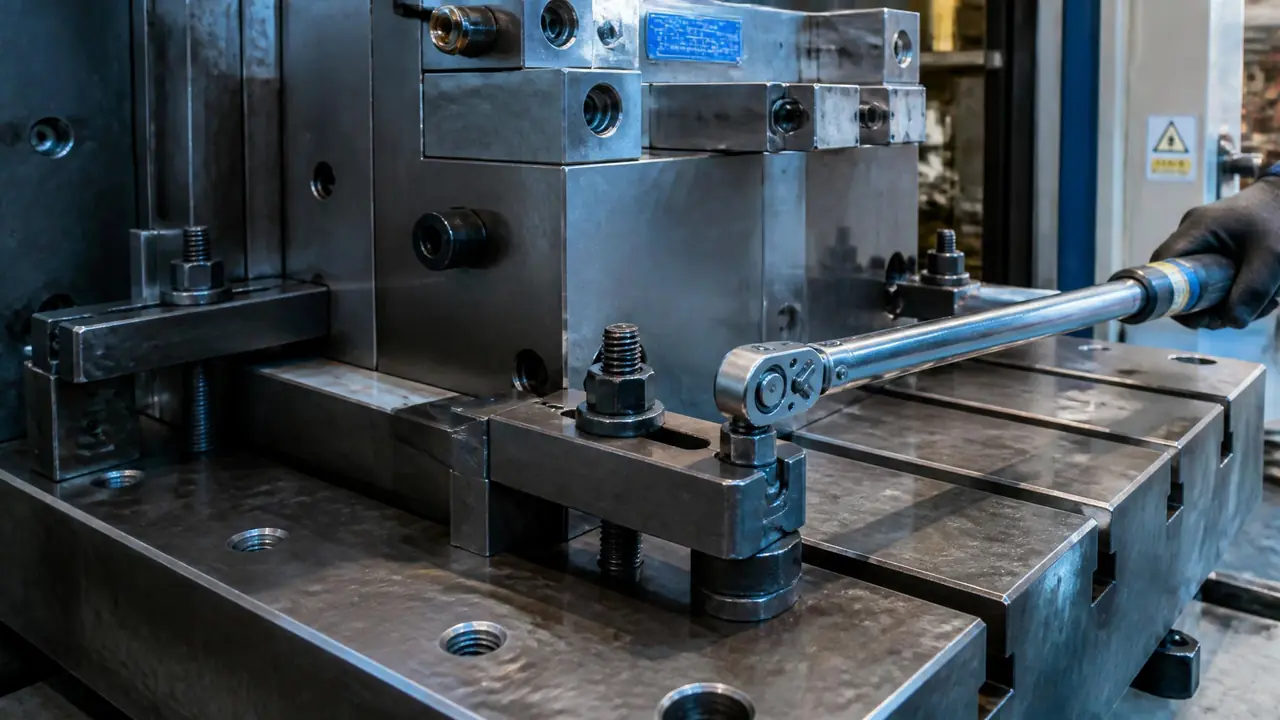

常用的16×250压板配M16的T型螺杆，力矩拧到150到180牛·米就够了，再大不是更保险，是把螺纹往报废里拧。压得住压不住，主要看压点位置对不对，不是看谁的力气大。螺杆滑牙、T型槽拉毛，多半是加长管死拧出来的。

规格这块没有太多花样。中小模具用16×250或者18×280的压板，配M16、M20的T型螺杆，基本覆盖500到1000吨的机台。压板厚一点刚性就好，但太厚了M16的螺纹吃不消，行业里普遍的做法是压板和螺杆等级配套买，别拿车床自己车一根没热处理的螺杆凑合——那种螺杆看着没问题，受力一拉就伸长，保压两小时自己就松了。

力矩这块我吃过亏。早年没有力矩扳手，全凭感觉加一根一米长的套管，两个人压上去，估计得有300牛·米往上。有一副模架的压板孔位旁边，模板被压出一圈白亮的压痕，探伤一照，浅表层有细微裂纹。现在我们M16统一打到150到180牛·米，M20打到250左右，锁完隔半小时复紧一遍，注塑机开合模震几十次之后再摸一遍，基本没有再松过。

防松也提一句。压板螺母下面加弹簧垫圈是底线，模具震动大的场合直接上双螺母。有人说双螺母装拆麻烦，麻烦总比模具掉下来便宜。别急，这还只是静态，注塑机的胀模力一上来，没防松的压板半小时就能松出声音。

CNC铣削和注塑机压模，装夹思路差在哪？

CNC压板怕的是切削力把工件顶跑位，注塑机压板怕的是胀模力把模具顶开缝，两者松动机理不同，检查重点也不同。机床上跑起来之前，先想清楚你这个力从哪个方向来，压板就往反方向多留余量。

做模具加工的，CNC粗开钢料时切削力大，压板除了压得正，还要考虑让开刀路。我见过粗铣型腔时压板忘了避让，刀具直接撞上去，一把进口的牛鼻刀当场崩掉，两三千块钱听个响。所以编刀路的时候要把压板位置画进去，或者用等高块把模坯垫高，让压板藏到切削平面以下。车铣磨放电各工艺对装夹的具体要求不一样，这篇模具加工五大工艺对比里写得更细，可以搭配着看。

注塑机这边完全是另一套逻辑。模具是靠机台锁模力夹住的，压板的作用是防止模具在台板上滑动和松动，而不是抵抗锁模力。胀模力大的时候，模具会有微量的弹性张开，压板跟着一起震，时间一长螺纹回松。所以注塑机装模讲究对角预紧、分次锁紧：四块压板先对角带上劲，再依次锁到力矩，合模跑十个模循环之后复紧一次。两种场景的差别我列个表：

表里最容易被忽视的是最后一行。CNC撞压板是钱的事，注塑机压板松脱是人身安全的事，高压熔料加上弹开的模板，出过的事故照片我就不描述了。这行没有"大概紧了"这种状态，要么到位，要么重来。

回到开头那副700吨的模具。后来我们重新装夹，压板全部落在模脚正上方，垫铁配平，力矩按表来，第二模飞边就没了。模具压板的学问不在什么高深理论，就四个动作：压点选对、垫铁配平、力矩打够、开机复查。你下次站在机台旁边装模的时候，先蹲下来看一眼压板底下是不是悬空的，这一眼可能就省掉一副模具的返修费。

常见问题

压板在模具上压出印子怎么办？

压痕没法完全避免，只能让它出现在不要紧的地方。软质材料垫一层紫铜皮或者铝皮，能减轻不少。更稳的办法是压之前确认模具处于合模状态，压在模脚和模板外缘这些非工作面上，分型面和配合面附近一概绕开。

一副模具要压几块压板，四块还是八块？

中小模具四块就够，位置尽量对称，对角预紧。大模具、薄壁件这种胀模力大的，或者机台震动明显的，上六到八块更踏实。宁可多压两块，也别留下一个空角，空角那个位置往往是最先松的。

压板螺杆滑牙了，凑合用行不行？

不行。螺纹一旦滑牙，实际夹紧力跟力矩读数对不上，你打180牛·米，真正传到压板上的可能连一半都不到，而且随时会突然脱扣。螺杆属于低值易耗品，滑牙、拉伸、表面发亮的直接换，一套几十块钱，跟一次撞模比不算什么。

没有力矩扳手，怎么判断压板松紧？

应急的办法是按扳手长度估：M16配400毫米左右的扳手，双手压到手腕发沉就接近了，误差大概两三成。正式装模还是建议配一把力矩扳手，几百块钱的东西，能把"感觉紧了"变成有数的数字，出事故扯皮的时候这就是证据。
