钢管模具怎么定径？焊管轧辊孔型调整

焊管出了外径超差，班长第一反应是怪高频功率或者带钢来料，我见过太多回，最后查出来是定径段的钢管模具没调对。定径这段看着就是让管子过几架辊子，真调起来，辊缝差半根头发丝，出来就是椭圆。

我们车间那条76机组，定径段七架，四平三立交替着来。上个月换了一套新轧辊，头两班椭圆度稳在百分之零点三以内，第三班开始往上爬，第五班破了内控的百分之零点五。拆开一看，第一架平辊的下辊孔型底部磨出一道亮带，直径方向少了将近零点一五毫米。定径辊就是这么个脾气——不坏则已，坏起来是慢慢爬的，不盯数据根本察觉不到。

定径段在焊管线上到底干什么活？

定径段的任务是把焊好的管子按孔型逐架微量压缩，把外径和椭圆度收到公差以内，形状也在这一段固定下来。带钢在成型段被弯成开口管坯，高频焊把缝焊上，这时候的管子外径偏大，焊缝附近还是热的，形状谈不上稳。定径段接手，四到八架轧辊平立交替，单架减径量一般压在百分之零点五到一点五，整段加起来大多不超过百分之三到五。

压下量这个度是拍脑袋拍不出来的。压狠了，焊缝区应力大，管子容易出裂纹，严重的直接出竹节；压松了，外径出格，后道矫直也救不回来。行业里流行一个粗略的分法：前头几架承担主要减径，最后两架基本只做整形，末架甚至给到接近零压下，让管子把形状「定住」。我们做直径三十三点五的圆管时，定径前的管坯外径会放到三十四毫米左右，七架分下来每架摊不到零点一五毫米，听着少，架数多了累计就够用。

立辊别当配角。平辊负责上下方向的主压下，立辊管的是左右贴合，椭圆很多时候就是立辊没贴住放出来的。立辊的调整量小，单边零点零五毫米就要记录，调完拿一段试轧管在孔型出口比一下两边光泽，两边一致才算贴上了。

孔型调整三步：量辊缝、分压下、对轴向

调孔型的顺序不能乱：先用塞尺把每架辊缝量一遍，再按架分配压下量，最后做轴向对中。很多人上来就拧压下螺丝，量都不量，这是最容易翻车的做法。

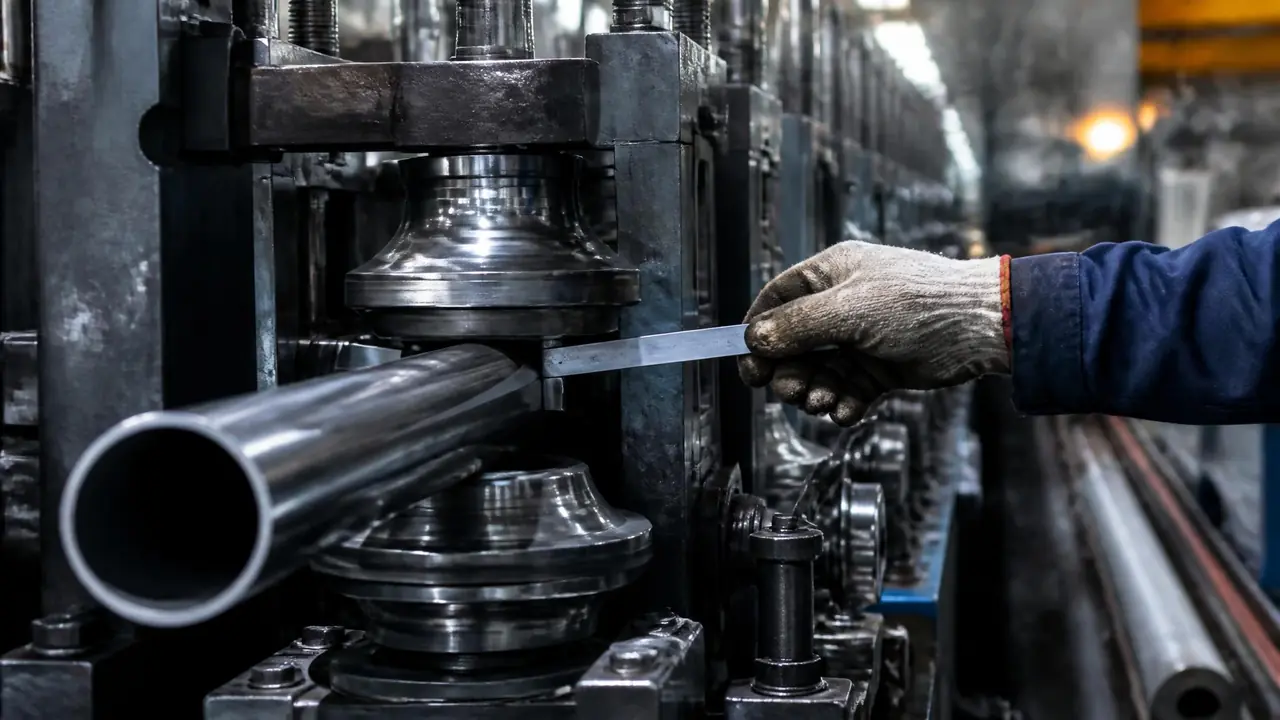

第一步量辊缝。塞尺备一盒零点零二到零点一毫米的就够，盘车到辊子闭合位置，每一架上下左右四个点都塞一遍。四个点的数差得远，说明轴承间隙或者辊面磨损已经不均匀，先修再调，硬调等于白调。第二步分压下。按前面说的前大后小，每架起步给零点二到零点三毫米，试轧一段，用游标卡尺在管子同一截面上转九十度量两次，两个数的差就是椭圆，超过百分之零点五就回头复核。

第三步对轴向，这步最容易被跳过。管面上出现两条平行的错位线，基本就是上下辊轴向错开了，孔型没对牙。处理办法是垫片调整，把窜动的那一侧垫回去，垫片厚度按错位线宽度的一半起步，调完盘车对光看孔型。别急，这步慢慢来，垫猛了反向错位，管子比调之前还难看。

轧辊磨损到什么程度该下机？

辊面上出现连续亮带、麻点，或者划痕指甲能刮到，就该安排下机修磨，别等外径爬出公差。定径辊的磨损是渐变的，等管子报了警，辊子往往已经磨过头了。

材质上，普通流体管用GCr15的淬火辊就够用，硬度做到HRC58到62；产量大、带钢偏硬的工况会上Cr12MoV，耐磨性高一截，价格也高一截。换辊周期没有死数，我们那条线做普通焊管，一套定径辊平均撑四五百吨就得下机检修，换镀锌带这类偏硬的料，周期直接砍半。你那边的数得按自己的料定，抄别人的周期多半要吃亏。

修磨不是随便上车床车两刀。孔型是带圆弧半径的曲线，得按图在数控车床上走一刀，再用孔型样板对光检查，R弧对不上，管子出来就是蛋形。修完磨还得抛辊面，抛得越光越不粘渣、越不容易划伤管面，这个道理跟模具抛光是一回事，模具抛光怎么做？从粗抛到镜面的六级工艺标准这篇里讲得更细。

轧辊毛坯本身的加工也不省事，车孔型、磨外圆、必要时线割修边，一道都省不掉，具体各道工艺的取舍可以看这篇车铣磨放电线割五大工艺对比。

冷却水也要提一嘴。孔型里积了氧化皮没冲走，管面就是一圈螺旋划伤，看着像辊子坏了，其实是水路堵了。我们后来把末架的喷嘴改成每班通一次，划伤投诉基本绝了。

常见缺陷对照：超差、椭圆、错位、划伤

外径超差先查压下量分配，椭圆先查上下辊辊缝是否对称，管面出错位线先对轴向，别一次拧三个地方。下面这张表是我按自己踩过的坑整理的，照着一条条排查比瞎调快得多。

这张表里竹节最磨人。有一回夜班管子一段粗一段细，查了一晚上功率、送料、液压，最后发现是定径末架的压下螺丝回撤了半圈，锁定块没锁死。打那以后定下规矩：调完型必须复紧一遍锁定，三分钟的事，省一个夜班。

说回开头那套新轧辊。问题最后就落在第一架下辊那道亮带上，下机修磨、辊缝重新量过，椭圆度当天就回到百分之零点三以内。钢管模具的定径说难不难，难的是把量具当习惯，把数据当参照，手感和小眼估测都靠不住。下次开机调型，先拿塞尺再说。

常见问题

定径量是不是压得越大，管子越圆？

不是。总减径量超过百分之五左右，焊缝区应力会明显变大，裂纹和竹节的风险都往上走。圆不圆看的是各架压下是否均匀，不是总量压多狠。

换规格时孔型必须整套换吗？

常规做法是按外径系列整套换，孔型的圆弧半径是按规格算好的。相近规格想短时间过渡，靠收放辊缝能顶一阵，椭圆度一般压不住，久了辊面也伤。

磨损的定径辊能不能补焊再用？

能，堆焊修复是成熟路子，但焊完得重新车孔型加回火，不是磨一下就顶上去。有厂图省事直接修磨对付，椭圆度往往收不回来，我们吃过这个亏。

定径段多久校一次比较合适？

我们的节奏是每班交接量一次成品外径和椭圆，辊缝每周用塞尺普检一遍。也有厂按产量定，两三百吨查一轮，两种都行，关键是固定下来别三天打鱼。
