冲压模具图片怎么看？单冲、复合、级进三类模具看图辨认指南
把话放这儿：看冲压模具图片认模，先抓三个特征——外形长宽比、工位数量、卸料板结构。单冲模是一副方模架，复合模上下都带刃口，级进模是明显的大长条。认不出类型，多半是没盯住卸料板和送料方向这两处。
上个月车间新来个实习生，翻着手机里存的几张冲压模具图片问我，师傅，哪张是级进模？我扫一眼就指给他了。他追着问怎么看出来的，我说你光盯着那一堆铁疙瘩看没用，得先认结构。这事让我想起来，网上搜"冲压模具图片"，出来的全是素材站和下载页，图是真不少，可没一页告诉你图里那个玩意儿到底叫什么、怎么认。
我这人在模房干了十几年钳工，装过的模没有一百副也有八十副，拍照片倒是顺手的习惯，手机相册里存了小两千张模房照。这篇就干一件事：教你看图认模。不卖图，不放下载链接，纯粹把识别的门道讲透。

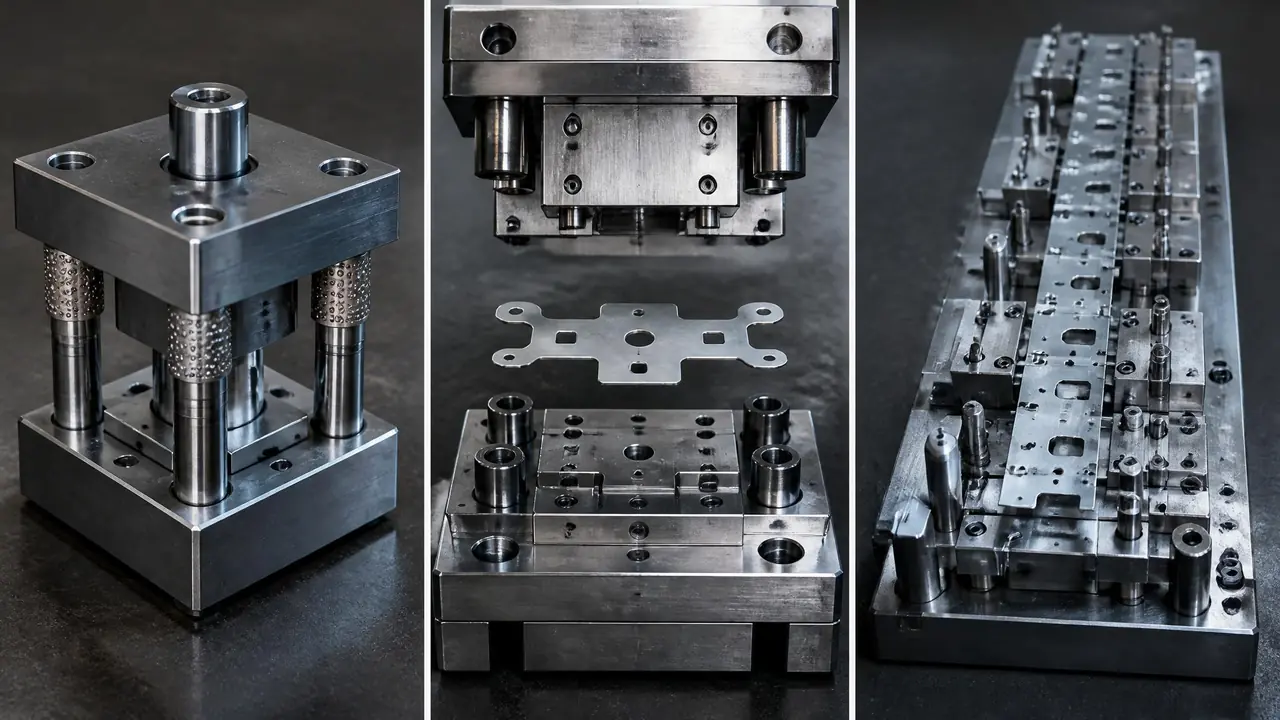

单冲、复合、级进：三类模具在图片上怎么一眼分开
看图先抓三点：外形长宽比、工位数量、卸料板结构。单冲模方方正正一副模架，复合模上下模座都带刃口，级进模是明显的大长条，料带从一端进另一端出，认这三样基本不会看走眼。
先说最好认的级进模。照片里那种明显横着拉长、长度是宽度两三倍的，八成就是它。我修过一副端子级进模，模架长八百多毫米，宽才三百，上面一排工位看得清清楚楚：冲孔、压印、折弯、切断，一个工位干一件事，料带一步一步往前送。步距这块有讲究，我这副是二十五毫米一步，一分钟冲床能打两百多次，火花带闪电。
复合模的特征是"胖"。它要把落料和冲孔塞进一个工位里，凸凹模得同时兜住外轮廓和内孔，所以模板方方正正、墩墩实实。我拿它冲过1.0毫米厚的冷轧板垫圈，装在120吨冲床上，单边间隙给了0.06毫米。图片上看，它的上模座和下模座都厚，导柱粗，因为一整个冲裁力都压在一个工位上。
单冲模就朴素了，一副模架、一个刃口，干一件事。照片里那些结构最简单、模板最薄的，多半是它。三类的区别我列个表，你对图看：
| 看图特征 | 单冲模 | 复合模 | 级进模 |
|---|---|---|---|
| 外形 | 方形，小巧 | 方形，墩实厚重 | 长条形，长宽比大 |
| 工位 | 1个 | 1个（落料冲孔合一） | 4到20多个 |
| 图上最显眼处 | 一副刃口 | 上下都是刃口 | 一排工位加料带 |
| 精度 | 一般 | 好，同轴度有保障 | 看排样设计 |
| 价格档（我经手的） | 几千到两万 | 三万上下 | 八万到几十万 |
对了，说到这儿岔一句。有人在图上看到模具中间夹着一条灰色的带料，以为那是模具的一部分，其实那是料带，试模时留下的。有料带的照片反而更值钱，工位顺序全写在上面了，跟看菜谱似的。
三类的选择我站级进模，原因很直白：产量一大，它效率碾压。不过价格也摆在那儿，小批量垫片冲个几千件，上级进模就是拿金锤子砸核桃，一副单冲模几千块解决问题，何必花几十万。
图里的部位都叫什么名：从上模座到限位柱
一张典型冲压模图片从上到下是：上模座、垫板、凸模固定板、卸料板、凹模、下模座，旁边立着导柱导套，四个角常有限位柱。认全这几样，任何一张结构图都能对号入座。
网上很多冲压模具图片是不带标注的，那你自己心里得有张地图。我从上往下捋一遍。最上面那块厚板叫上模座，跟着冲床滑块走；它下面薄一层是垫板，防打塌的，别小看这层，我见过省掉垫板的模，打三个月模座上全是坑。再往下是凸模固定板，顾名思义，夹冲头的。然后是卸料板，这是全模具最有看头的一块，冲完把料从冲头上扒下来，靠的就是它顶回去。
卸料板底下就是凹模，刃口在这上面，真正的"刀"其实是冲头和凹模刃口这一对。最底下那块大板叫下模座，压在工作台上不动的。侧边立着两根或四根亮晃晃的圆杆，那是导柱，配上导套管着上下模对齐，精度全指望它。普通模用滑动导柱，精密模用滚珠的，图上看区别不大，价格差不少。
还有几个小件，图片角落里那种凸出来的小圆柱，叫限位柱，模具不用时垫着保护刃口的，跟给刀套个刀鞘一个道理。弹簧、螺丝这类就不用说了。想把这些结构对着实图再琢磨一遍的，可以看我之前拆的那篇五金冲压模具结构拆解：上下模座、导柱与卸料装置，那儿有整套的部位说明，比图片标注还细。
带料方向也认一下：图片里料带从左往右穿的多，那是操作工站位习惯，右手送料顺手。这算冷知识，但你看图判断这是不是实拍图，倒是有用。
光认名字还不够，怎么看一张图的模具成色
判断成色盯四处：刃口有没有发亮崩口、导向是滑动还是滚珠、卸料板有没有间隙不匀的痕迹、表面有没有研配花点。图片上这几点都能看出来，比听卖家嘴上说实在。
我买二手模、验厂看样模，都先看图再上手。刃口是第一关。新研过的刃口在照片上有一圈均匀的亮线，用过的会有细小崩口和发暗的磨损带。第二看导柱，滚珠导柱的照片里导柱根部有个锁紧环，滑动导柱没有，这个细节认得出，基本能估出模具档次。
第三是卸料板和凹模之间的间隙痕迹。料带边缘毛刺大、卷边的照片，多半是间隙偏了或者刃口钝了，这种模接手就得重新研刃口，一副模研一次工时费少说两千块。我去年贪便宜收过一副二手复合模，图片看着挺新，接回来一试，凸凹模崩了个口，重新换刃口加研配，多搭进去八千多，加起来比买新的还贵。这坑我踩过，你们别再踩。
第四看研配花点。老师傅装模会拿红丹研配，接触面留下一片片均匀的红点，照片上有这东西的，说明装配是真下了功夫。想更深了解模具是怎么从钢料一步步做成照片里这模样的，我写过一篇冲压模具加工工艺全流程：下料、热处理、线切割到装配试模，从下料讲到T1试模，看完你再看图，就知道每个零件是怎么来的了。
顺带回答一个常被问的：光凭一张图片能不能估出模具精度？能估个大概，误差挺大。真要下判断，还得问料厚、材质、要求毛刺高度这几个数。1.0毫米的料冲出毛刺不超过0.05毫米，这才叫合格，图上看不出来的。
再说回那个实习生。带他看了一个礼拜模房实拍，现在他自己翻图就能报出"这是复合模，落料冲孔复合的，刃口看着该修了"。看图认模这事，说穿了就是把结构和名字焊死在脑子里，图看多了，手比眼快。下次你再搜冲压模具图片，别光收藏，挑两张出来对着这篇认一遍，比存一百张都管用。
常见问题
冲压模具图片和注塑模具图片怎么区分？
盯两个地方：注塑模必有流道和顶针孔，模腔是个凹进去的"碗"；冲压模没有流道，看到的是刃口、卸料板和导柱，还有穿料的料带。注塑模模腔光溜溜，冲压模刃口是一条锋利的线，图上看质感完全两回事。
级进模图片里那一长条灰色的东西是什么？
那是料带，钢带或者铜带，冲一下往前送一步，产品是一个个从料带上"啃"下来的。看到料带的照片，基本能顺着它把每个工位干什么活都认出来，是最好认的一类图。
哪里能找到带部位标注的冲压模具图片？
教材类书里截图最全，网上搜"冲压模结构简图"也能找到带箭头标注的示意图。我倒觉得更实用的路子是先背熟上模座、卸料板、凹模这几样，再看无标注实拍图自己认，认错再来对答案，记得牢得多。
看图片能估出这副冲压模具多少钱吗？
只能估档位。单冲模几千到两万，复合模三万上下，级进模八万起步上不封顶，这是我经手的价格区间。真报价还得知道工位数、料厚、材质和产量，光一张图连模架材料是铸铁还是45号钢都未必看得准，差价能到三成。
