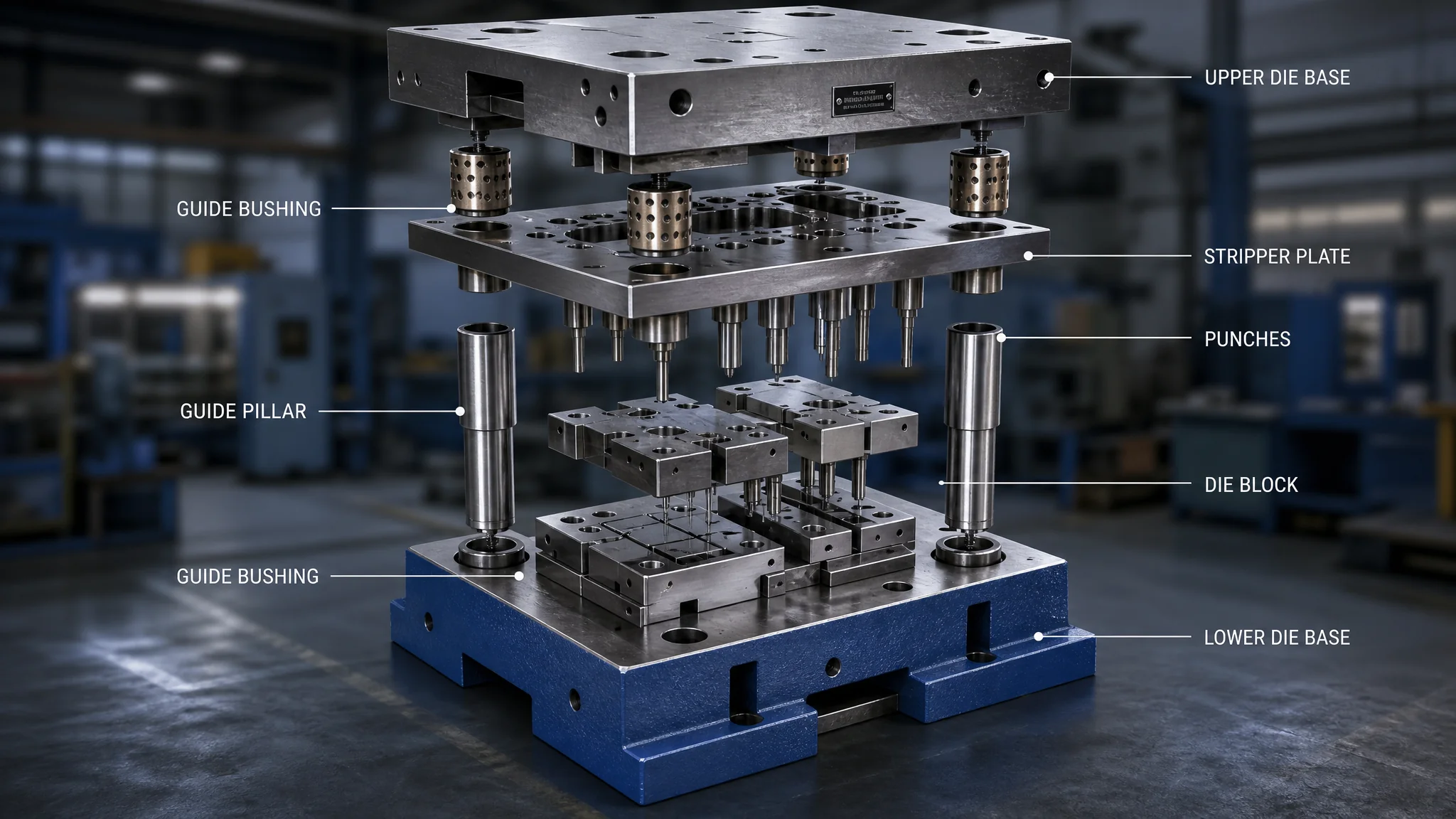

五金冲压模具结构拆解：上下模座、导柱与卸料装置

第一次拆五金冲压模具结构，是跟着师傅修一副坏模。他把上模吊下来往地上一放，指着那一堆零件问我：哪个是干活的，哪个是站岗的？我答不上来。他说你先分清这个，图纸就懂了一半。

后来我带新人也用这招，比背名词管用。做五金件的朋友迟早要跟冲模打交道——自己不开模，也得会看结构、会描述哪里坏了。这篇我把五金冲压模具结构像拆钟表一样逐层拆开：模架、凸模凹模、导柱导套、卸料板、定位件、限位件，每一块讲三件事：干什么用，坏了是什么现象，怎么选配。讲整体工艺路线的可以看我另一篇冲压模具加工工序拆解，这篇只当零件图鉴用，更像工具书。

模架：上模座、下模座和模柄，买现成的还是自己做？

模架就是上下两块板加导柱导套的合体：上模座装冲床滑块，下模座锁工作台，模柄负责跟滑块连成一体。中小模具一律买标准模架，别自己做——精度靠批量磨床保证，自己铣两天未必追得上，还贵。

材料怎么选，是个高频问题。下模座常用HT200铸铁，减震好、不变形，冲床吨位一大那点吸震能力是实打实的；上模座现在更多用45号钢板。我的偏好直接说：高速冲或者精密级进模，上下模座都用45号钢板，调质到HB180-220，刚性好一截。低就是好。铸铁省钱减震，普通单工序模够用。模柄压入式的最普及，大吨位模具用槽形模柄带销钉，旋入式见过但不放心——冲床反付费劲的时候它松给你看。

坏了什么样子？模柄松动，模子跑偏，产品单边毛刺一夜加重；模座开裂多数是"闷车"（叠料硬冲）留下的，裂了的模座别焊，直接换，焊完平面度保不住。选配口诀：外形尺寸对、闭合高度对、模柄孔径对，三个参数对上就能买，标准件不玄。

工作部分：凸模、凹模、凸凹模，固定方式决定修模快慢

凸模（冲头）和凹模是真正干活的零件，一个冲一个接，中间留间隙；复合模里那个又当凸又当凹的叫凸凹模。固定方式分三类：压板螺钉、挂台、快换结构，量产模尽量选能快换的。

固定方式我多说两句，这块设计书上讲得少，车间里天天用。挂台式固定最省事，冲头尾部车个台阶，插进固定板一压到底，配合过盈0.01mm左右。但换冲头要拆整块固定板，麻烦。所以批量大的厂爱用快换结构：固定板前面拧一块卸料背板，冲头从前面抽出来换，五分钟完事。有个数据很说明问题——我们那副支架级进模改快换之前，换一颗崩刃冲头要四十分钟，改完七分钟。别小看半小时，一天换三次，一个月的产量差就出来了。

坏了的现象也好认：冲头崩刃，断面出现锯齿毛刺；冲头折断，冲孔直接漏冲；凹模刃口磨损变钝，毛刺均匀长高，用卡尺量着往上涨。选材一句话——普通模Cr12MoV，产量大的上SKD11，0.3mm以下的细冲头换粉末钢ASP-23。维基百科D2工具钢词条把这类高碳高铬钢的成分和用途写得很清楚，拿去跟供应商对牌号够用。冲头和凹模孔的配做细节，我在模具镶件更换与维修那篇里展开过。

导向部分：导柱导套怎么布置？后侧、中间还是四角？

导柱导套是模具的眼睛，管上下模合模时对不准对得准。布置方式主流三种：后侧导柱、中间导柱、四角导柱。中小冲裁模选中导柱，送料方向横向的选后侧，大模具和精密模选四角。

三种布置的实际差异，我的感受很直接。后侧导柱省空间，操作者正面视野无遮挡，但三点受力不对称，冲裁力一大模架有偏摆趋势；中间导柱对称受力，模架最稳，可左右两个方向总有一个送料不顺手，得在设计阶段想清楚；四角导柱最刚，精密级进模闭眼选，代价是外形大、贵一截。高速冲床上还有滚珠导向——导柱和导套之间填一圈钢球，过盈配合，间隙为零，往复速度快也不晃。判断要不要上滚珠：冲次每分钟超两百下，或者料厚0.2mm以下，就别犹豫。

导向坏了的现象：导柱拉伤发烧，摸上去烫手，多半是润滑槽堵了或者卸料弹簧压力不匀把模架别歪了；导套磨损松旷，合模有响声，冲件单边毛刺慢慢变宽。判断是不是导向惹的祸，可以参考我在冲压模具结构图解里画的单边毛刺排查路径，从现象倒推零件，比挨个拆快。选配时一个常被忽略的参数——导柱直径别省，冲裁力五吨以下的模子用φ25的导柱，看着笨重，抗偏载的余量就是寿命。

卸料装置：固定卸料板和弹性卸料板，弹簧怎么配？

卸料装置管两件事：把抱在凸模上的料退下来，顺便压住料防变形。刚性冲裁用固定卸料板，薄料精冲用弹性卸料板；弹性元件按寿命和力量从低到高排：聚氨酯、弹簧、氮气弹簧。

固定卸料板就是一块带孔的钢板，螺钉锁在下模，硬桥硬马路子。结构简单、永不疲劳，缺点是不压料，薄料冲完会翘会拱。弹性卸料板藏在凸模外面，靠弹簧力先压住料再冲，冲完再把料退下去，平整度和断面质量都更好。我的取向：料厚1mm以上、精度要求不高的固定卸料，1mm以下或者外观件弹性卸料，不纠结。

弹性元件的选择有点门道。普通矩形弹簧最普及，色环标力量（黄蓝红绿，绿圈最硬），寿命按压缩次数分档，选一百万次级的够用。聚氨酯弹簧力量大行程短，耐油差点意思。氮气弹簧是顶配——恒定压力大、体积小，一套几百万次免维护，就是贵，一颗顶几十根钢簧。卸料力怎么估？行业按冲裁力的5%左右取，我习惯再加一成余量，宁可稍大。弹簧太软的下场很具体：料带贴着凸模往上走，送料机构直接卡停，产线一停就是钱。

废料回升：一次真实的故障排查，三小时才找到真凶

废料回升是指冲完的废料没有掉下去，跟着凸模往上带，第二冲叠冲打崩刃口。三大主因按概率排：凹模刃口磨损出现负角磁性吸附、冲裁间隙过大、刃口面太光或油太黏。

这个必须当案例讲，因为书上写不细。前年一套端子级进模，操作工反映冲压件偶尔"叠料"，废料跟着冲头上来躺在凹模面上。我先是按惯性换了凹模镶件——没用。又怀疑送料步距，调了两格——还是没用。折腾三个小时，最后拿放大镜看旧凹模刃口：刃口磨出了一个亮亮的内扣倒角，废料一冲到底时被"咬"住，真空吸附带上来了。修法是把刃口重磨出2度左右的锋利入角，再在凹模腔壁加工0.5mm深的横向刻痕破坏真空，同时在冲头端面磨一个浅浅的凹坑加大回气。装回去，再没犯过。

排查顺序我总结成一句：先看间隙，再看刃口，最后查油。间隙放大0.02mm试试，十次里四次当场好。快速判断还有一招——在冲头端面贴一小条双面胶试冲一次，废料粘上来就说明吸附力来自凹模侧；纹丝不动，问题在冲头带料。这套土办法比猜着换件快得多。

定位零件：导料板、挡料销、侧刃和导正销，各管哪一段？

定位零件管料带的位置：导料板管左右方向，挡料销管前后粗定位，侧刃负责级进模的步距，导正销做最后精修。四个零件各管一段，坏的现象也不一样。

单工序模简单，一对导料板加一个挡料销，挡料销挡住上一次冲过的孔或搭边，人工往前送一碰就停。级进模必须上侧刃——在料带边缘切一刀定距，料带每前进一个步距都被精确截断，不存在累积误差。再配两个导正销：冲头下行先让导正销插进前面冲好的孔里，把料带最后拽正一点点，再开始冲。就这么"先拽正、后开冲"半秒钟的顺序，定位精度能差出一个数量级。

坏了的样子：挡料销磨损，送料长短忽大忽小；侧刃崩了，步距失控，孔位整排偏移；导正销折断最隐蔽，一开始产品孔位漂移0.05mm以内根本没人发现，等客户装配报警才知道。所以导正销直径建议做得比孔小0.02mm，别太紧——太紧的导正销会把孔口拉出翻边毛刺，还容易折。

限位与支撑：限位柱、垫块这些小零件别省

限位柱和垫块管模具的"地板和天花板"：限位柱防止模具闭合过死压坏刃口，垫块（存放限制器）让模具闲置时弹簧不受力。这俩单价几块钱，省了它们，一次事故就能赔掉几十套。

限位柱装在上下模之间，高度调到凸模进入凹模的设定深度，滑块一旦下行过头，先顶到限位柱而不是刃口对撞。垫块更好理解：模具不生产时，合模状态弹簧被压着，几个月放下来弹力衰减一半，装上垫块撑开几毫米，弹簧就歇着了。我们的习惯是模具下机必装垫块、挂牌，看起来繁琐，但弹簧寿命实打实翻倍。冲床调整闭合高度，还有个安全顺序要交代：从高处逐步往下压，每压一次盘一次车，严禁一把压到理论值再试——老师傅管这叫"摸底"，摸快了就崩刃。

行业背景：冲压模具在模具大盘子里占多大分量？

根据中国模具工业协会的数据，2024年国内模具行业营收超过3400亿元，冲压模具是继塑料模具之后的第二大类，五金冲压模具结构相关的标准件体系也是全行业最成熟的。这话的意思很实在：你要买的模架、导柱、弹簧、侧刃全都有国标和行业标准支撑，按型号买就行，完全没必要定制。模具行业的整体分类和运行数据，可以到中国模具工业协会官网查证；冲压工艺原理性的英文表述，维基百科Stamping (metalworking) 词条写得不深但结构完整，做外贸报价英文说明时可以直接参考。

常见问题

五金冲压模具结构里最容易坏的是哪个部分？

按返修频率排，第一名永远是弹簧，它有寿命天花板，冲几十万次自然衰减；第二名是凹模刃口，磨损崩刃都算它；第三名是导正销和挡料销这类细长定位件，装歪就折。模架和模座反倒最耐用，一套用十年很常见。

导柱导套松了能修吗，还是只能换？

轻微磨损可以把导套换掉，导柱本身多是淬硬件，重新磨一刀镀铬能续命一两次。但间隙超过0.03mm就别修了，精度追不回来，直接换整套，标准导柱导套几十块钱的事，为省钱毁一副凹模不值得。

卸料力不够，先加弹簧还是先换氮气弹簧？

先算账。多加两根绿圈矩形弹簧花几十块，换成氮气弹簧一颗上千，只有冲次高、空间紧、压力要求恒定的模具才值得上氮气。普通五金模加弹簧就能解决八成卸料力不足的问题，别一上来就顶配。

怎么看一套冲压模具的用料是不是偷工减料？

三个地方最藏假：模座厚度（拿卡尺量，比行业标准薄20%的直接出局）、导柱直径（φ20是底线，再细就是摆设）、弹簧数量（设计图上有八根实物只装四根，开机就露馅）。收模时带把卡尺，比事后扯皮管用。

上下模座用铸铁还是钢板，对冲压件质量有影响吗？

普通精度件基本没影响，铸铁还更减震。但薄料精密件有影响——钢板模座刚性足，冲裁受力时弹性变形小，刃口间隙更稳定，断面一致性肉眼可见地好。所以别听人吹钢板一定高级，看你的产品精度要什么。

写到这，六大块也算拆完了。老实讲我的偏好很明确：标准模架、四角导柱、弹性卸料、快换冲头，一套组合下来初投资贵百分之十几，但产线停机时间少一半，这笔账我只用一次就认了。看结构这件事，拆一套顶看十篇图纸。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
