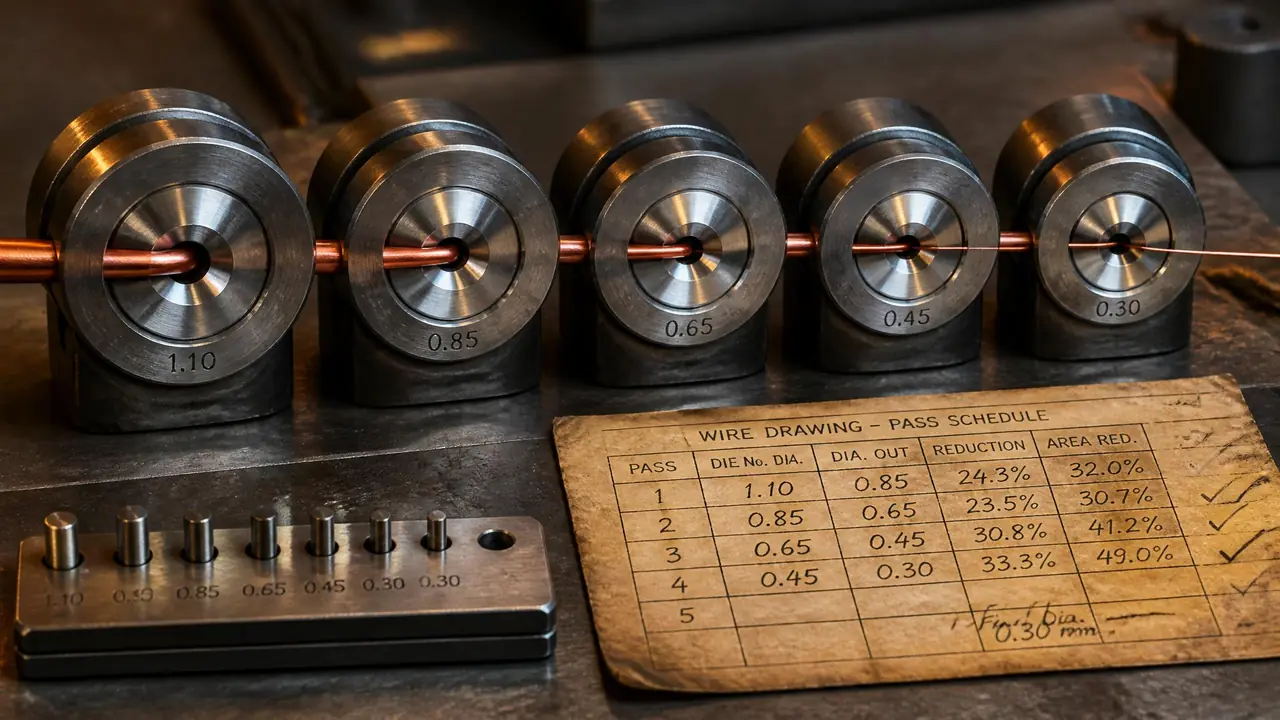

拉拔模具的压缩比怎么定？拉丝配模

拉拔模具这东西，材料再好、孔抛得再亮，压缩比和配模没排对，照样三天两头断丝。上个月有个客户抱着一副聚晶模来我们店里检查，模子本身没毛病，配模表是从别家抄的，拉201不锈钢丝一个班断十几次。问题就出在道次压缩率放得太猛，润滑膜根本扛不住。

这种案子我们一年要接好几个。这篇把压缩比的两个概念掰开讲，配模的倒推算法一步一步过，数据是车间里翻模、试拉时自己量的，行业普遍值用大概带过，不装权威。

压缩比是哪两个数？别混着用

压缩比有两层：总压缩比是进线截面积除以成品截面积的倍数，道次压缩率是单道次缩掉的面积百分比，平时配模排的是后者。两个数看着像亲戚，用途完全是两码事。

圆线的面积比是直径比的平方。8.0毫米的盘条拉到1.6毫米，面积比就是25倍，总压缩率96%，这个数一看就知道中间要过不少道次。道次压缩率的算法更朴素：上一道直径的平方减这一道直径的平方，再除以上一道直径的平方。4.0拉3.5，一算就是23%上下。

为什么每道不能放太狠？金属在模孔压缩锥里被挤细的那一瞬间，单位压力能顶到上千兆帕，压缩率越大压力越大，润滑膜一破，线材直接跟模壁干磨。断丝还是小事，模孔拉出环沟，一副几百块的模就交代了。放太松也不行，道次数翻倍，效率掉一半，加工硬化还来不及缓。

想先补拉丝模具本身的结构，定径带、压缩锥这些部位各管什么，可以看这篇拉丝模具是什么、金属线材拉拔成型的核心工具，那边讲过的基础本文不重复。

道次压缩率给多少，料说了算

没有统一数：低碳钢道次两到三成，高碳钢和不锈钢一成到一成半，铜铝这类软金属能放到两成半往上，料越硬越脆越要收着来。硬套别人的表，十有八九出事。

低碳钢塑性好，退火状态下一道吃25%很轻松，铁丝厂的大拉机道次普遍压在两成半上下。高碳钢麻烦些，弹簧钢丝得先铅淬火再拉，道次压缩率收到一成到一成半，靠道次多把总压缩率一点点堆上去。不锈钢更娇气，加工硬化快又粘模，一道放超过15%，断丝和刮伤一起找上门。

开头那位客户的翻车就是这么来的。他的配模表按低碳钢的路子排，道次压缩率二十出头，拿去拉201不锈钢当然顶不住。我们拿他的料在试验台上做了三组试拉：22%那组三根断两根，15%那组勉强能走但表面发乌，收到12%线才走稳，表面还带亮光。配模表改完，断丝从每班十几次降到两三次，他后来逢人就念叨这事。

铜铝是另一个极端。软金属道次压缩率放到两成半还多，中拉机的配模甚至更激进，可速度一快，滑差和润滑的账就得算在前头。几种常见料的门道列一张表，看得直观点。

模子材料跟上料性同样要紧。拉硬料、走量大的活，硬质合金模几乎是标配，具体能扛多久、寿命差在哪，这篇硬质合金模具寿命为什么能到普通模具几十倍里拆得比我细。

拉丝配模怎么排？从成品孔径倒着算

倒推三步：定准成品孔径，用平均道次压缩率算出道次数，再逐道反算孔径，中间道放松、首末两道收紧。方向别搞反，从进线正着推，越算越乱。

拿个实数走一遍。进线6.5毫米的盘条，成品2.0毫米，面积比10.6倍。取平均道次压缩率19%上下，每道直径比大约1.113，从2.0往回排：2.23、2.48、2.76、3.07、3.42、3.81、4.24、4.72、5.25、5.84，到6.5正好十一道。

均匀分只是起点，实际排的时候要做加减法。首道收小，热轧盘条椭圆、带氧化皮，第一道压到10%左右让线先走稳；中间道放开到两成上下，出效率；成品前一道收到12%到15%，孔径稳、表面亮，模子还耐拉。头尾小中间大，这是配模的基本节奏。

机器类型也得对上号。滑轮式拉丝机靠打滑工作，配模要留2%到5%的滑动量，孔径排得比速比松一点；直进式没有滑动可吃，配模必须卡着机器速比走，差一档就得调卷筒转速。我们配直进式的模，算完还要拿速比表逐道核一遍，纸面通不过的方案不上机。

孔径会跑，配模表是活的

模具每磨一次配模就变一次：定径带磨大0.02毫米，成品道的实际压缩率跟着挪，孔径要量实物再排，别照表硬拉。旧模不量就上机，是断丝的老根。

开头那副聚晶模，标称2.0毫米，塞规一量2.04。别小看这40个微米，成品道的压缩率凭空少了三个点，前一道供给的料对不上，滑动全乱。客户换了新成品模，又把前一道孔径收进去0.05，一个班下来没断一根。

我们店里现在给模子建档，每副模上机前过一遍孔径，用过的记下实际尺寸和走了多少吨。翻新过的模更要量，磨一次孔径大一点，配模表不改，等于拿旧地图找新路。跑量的活儿，一副模隔几百公里就得复测，别等线径超差了才想起来。

材料档次的差距在磨损上体现得最直白。同样拉高碳钢，普通硬质合金和钨钢模的抗磨表现不是一个量级，纠结档位的可以看这篇钨钢模具是什么、硬质合金在模具中的高端应用，什么活配什么料，心里先有个底。

所以那套抄来的配模表，毛病不在抄，在没算。压缩比是按你的料、你的机器、你的模子实物算出来的东西，三样换一样，数就得跟着动。下次开机前，先把每道孔径量一遍、把道次压缩率核一遍，花不了十分钟，比断了丝满车间找原因省心得多。

常见问题

拉拔模具一般用什么材料？

中粗规格常用硬质合金镶块，YG类牌号配结构钢模套；拉细丝、拉高精度活的多半用聚晶金刚石，微米级超细丝才上天然钻石。干拉钢线的模芯和湿拉铜线的模芯选型思路不一样，别混着买。

道次压缩率越大是不是越省模具？

正好反着。压缩率放大，单道次的挤压力和温度都往上蹿，模孔磨损快、断丝多，算总账反而亏。配模要省的是道次数和电费，保的是模子寿命和成品率，两边得折中。

总压缩比能不能做到很高？

能，但要靠中间处理撑着。高碳钢帘线这类产品，总压缩率能到九成以上，靠的是铅淬火把组织先准备好，再靠几十道次一点点堆。想一步到位猛压，线材第一个不答应。

配模算好了还是断丝，先查哪里？

按顺序来：先查润滑，皂粉受潮结块是最常见的坑；再量孔径，看哪道模磨大了；然后查来料，盘条接头没焊好、氧化皮压进表面都会闹这种乌龙。模具和料都没事，再回头核机器速比。
