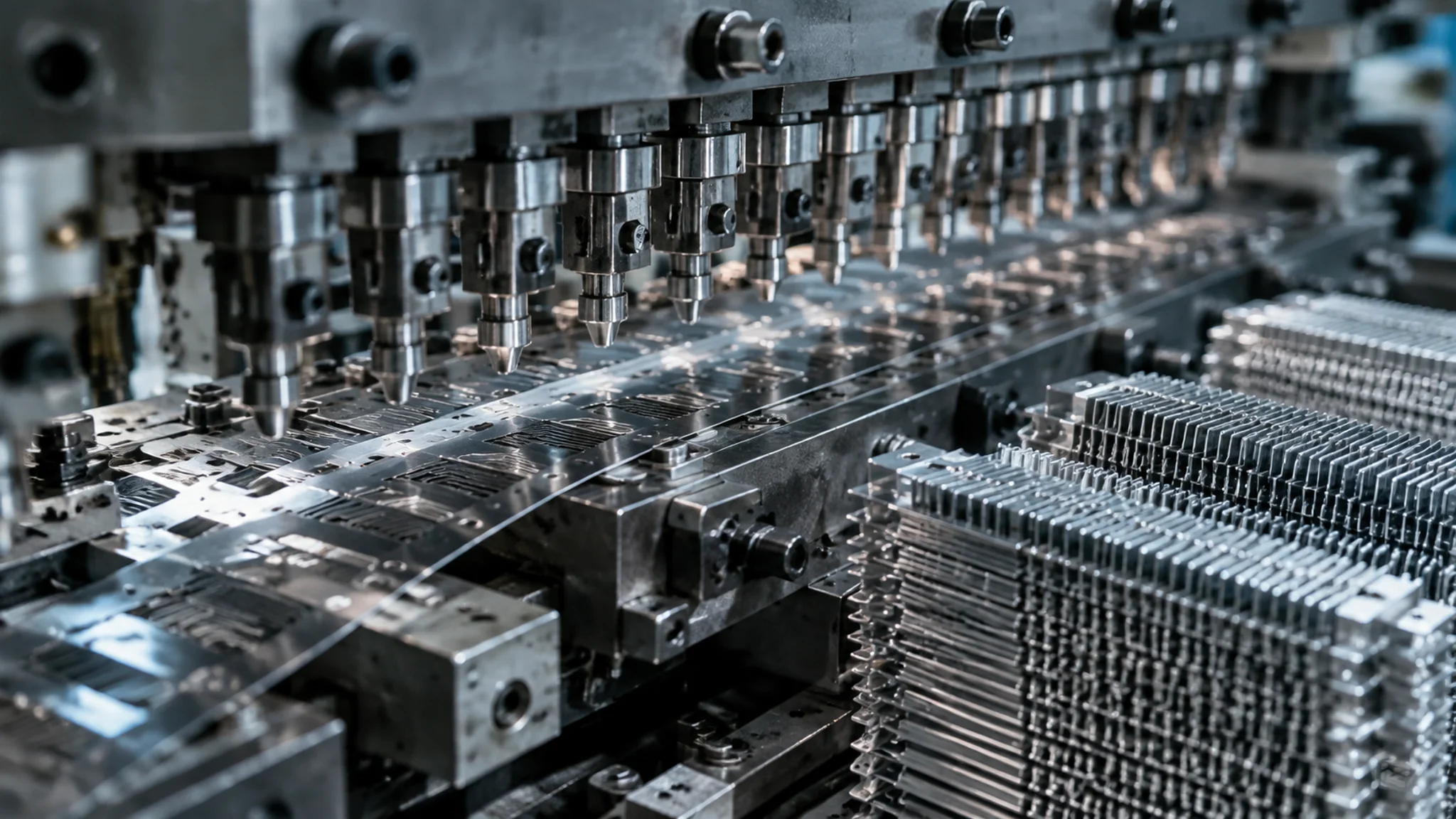

空调翅片模具为什么难做？0.09毫米翅片高精冲裁的门道

头一回摸空调翅片的人反应都差不多：这不就是一片薄铝吗，撕都撕得烂，做它的模具能有多难？我入行前也这么想。直到有一年在一家翅片厂蹲了半个月，看见操作工从冲床底下抽出一大卷铝箔——比我指甲盖还薄，机器每分钟往模具里喂两百多次，出来的翅片上密密麻麻全是百叶窗切口和翻边孔，孔距一致性拿投影仪一测，误差按微米算。那天我才明白，空调翅片模具是冲压模具里精度要求最苛刻的那一档，跟它比起来，普通五金冲压模简直像木工活。

先把概念捋清楚。空调翅片模具做的是换热器铝翅片，学名叫翅片级进模，归在高速冲压模具大类里，跟注塑模不是一个体系（虽然我们站把它放在这个栏目下讲，行业里它就是冲压模具的分支）。它伺候的产品你天天见：家里空调室外机里那一片片叠起来的铝翅片，冷凝器蒸发器全靠它扩面积换热。一片翅片厚0.095-0.12毫米，上面有穿铜管的翻边孔、强化换热的百叶窗缝、波纹筋，全要在一副级进模里一次冲出来。想横向了解冲压模的几个大类，可以看冲压模具入门体系。

难在哪？先把材料薄这件事说透

翅片模具的第一道坎是料太薄：0.095毫米的铝箔比A4纸还薄，冲裁间隙只能取料厚的4-6%，算下来单边不到0.006毫米。间隙均值差上两三个微米，毛刺就超标，翻边孔直接开裂。这意味着模具上每一根冲针、每一个凹模孔的加工精度都要按±0.002毫米这个量级去控制，比普通冲压模严苛一个数量级。

说人话就是：普通五金模的间隙拿百分尺量着磨都来得及，翅片模的间隙已经逼近磨床和线切割的精度极限。我见过一家厂拿慢走丝割凹模镶件，割完还要上投影磨配研，师傅拿放大镜看刃口发不发亮。为什么非这么较真？因为间隙一匀称，冲出来的薄铝片才干净；间隙一边大一边小，薄料先被"推"进孔里变形，再被撕开，毛刺能长到0.05毫米——装配时翅片一叠，毛刺互相刮花，换热器厂直接整批退。

还有个更隐蔽的坑：铝箔软，卸料力控制不好，翅片会卡在凹模里被二次压伤。所以翅片模的卸料板不是普通模板，是带精密导向的弹压结构，压料力要调到"压得住又不压伤"的窗口里。这个窗口多窄？老实讲，我们调一套新模，光卸料螺丝的等高差就磨了两个下午。

一套翅片级进模里到底装了多少东西

典型空调翅片模具是十几到二十几个工位的级进模，从料带进入到最后切断落料，依次完成冲翻边底孔、翻边、拉深（做管孔的喇叭口）、压波纹、切百叶窗、切两边、切断分片。所有工位共用一套步距精度±0.003毫米以内的送料系统，模具总长动辄一米出头，装在每分钟150-300次的高速冲床上连轴转。任何一个工位崩一根冲针，整条料带上的翅片全废。

工位排布是翅片模设计里最见功力的部分。百叶窗那几个工位最讲究：百叶窗不是冲穿的孔，是"切一刀、推一边"，让铝箔上翘起一片舌形叶片来扰动气流强化换热。叶片的开缝角度、舌片高度直接决定换热系数，做空调的厂拿这个当核心参数。模具上就是一组带角度的切舌凸模加成形凹模，角度差两度，样件送到客户实验室一测风阻不对，打回重来。我认识的一个设计主管说过大实话：翅片模图纸看着不复杂，难全难在这些工位的微调量上，一副成熟的模具图纸改个十几版很正常。

翻边孔也值得单说一句。翅片上的孔要翻出1.5-3毫米高的竖边，好让铜管穿过去还能涨管咬紧。0.1毫米的薄铝翻这么高的边，翻边系数逼近极限，孔径预冲多大、翻边冲针的圆角R多少，全靠经验加试错。翻破了是废品，翻矮了涨管漏气，两头都是坑。对级进模整体结构感兴趣的，可以延伸看级进模具核心结构。

模具钢怎么选：为什么冲针认准粉末高速钢

翅片模的凸模凹模镶件主流选择是粉末冶金高速钢，ASP23（W6Mo5Cr4V2的粉末版思路，钼系高钒）最常见，再往上ASP30、ASP53，硬度做到HRC63-66；凹模镶件也常用硬质合金（钨钢）拼块。别拿普通SKD11去凑合——它韧性够但耐磨性差一截，高速冲薄铝几十万次刃口就钝成圆的。一副翅片模报价里，粉末钢和钨钢的材料成本能占到三四成。

为什么非粉末钢不可？三个字：碳化物细。普通熔炼高速钢里的碳化物又粗又偏析，磨出来的刃口微观上是锯齿状的，冲几十万次就崩刃起毛；粉末冶金把碳化物颗粒做到微米级均匀分布，刃口能磨得极锋利且耐用，这是0.1毫米薄铝冲裁的刚需。价格也劝退小厂：ASP23一公斤几百块，一套模几十根冲针加几十块镶件，光料钱就烧掉几万。想系统了解模具钢牌号体系，我之前写过一篇模具钢种类与选用指南，冷作钢那节跟这个话题直接相关；硬质合金路线可以再对照硬质合金模具寿命拆解看看。

说个我们踩过的坑。早年帮客户追一批急单，供应商拿普通高速钢冲针冒充粉末钢交货，上机两班不到，百叶窗切舌刃口起毛，翅片毛刺超标，客户产线停了等料。最后拆下来做光谱才实锤成分不对。这事的教训是：关键镶件一定要求供应商随货附材质证明，别嫌麻烦。

高速冲床、送料和步距：快起来更要稳

翅片模具配的高速冲床行程次数一般每分钟150-300次（小翅片机还能更高），冲裁力不大，几十吨的机床就够，但送料精度和机床刚性是命门：送料步距误差超过±0.01毫米，料带上的孔和后工位的冲头就对不上，叫"啃料"，轻则毛刺重则断针。模具和机床之间还得靠减振垫、惯性力平衡这些细节把每分钟几百次的冲击消化掉。

电机定转子冲片模是这个路线的近亲，同样薄料高速级进，行业里做电机冲片模的厂转型做翅片模往往上手快，反过来也一样。这块我写过一篇电机定转子冲片级进模实战笔记，送料机构和步距标定的细节是相通的，这里就不展开了。

讲一个我印象深的翻车。一家新厂上翅片产线，冲床到货后没做地基水平复核，高速冲了三天，机床微微歪了不到0.1度，模具下模面受力不均，第七天凹模镶件崩角。停机拆模、补料重做镶件，前后耽误二十多天。高速冲床这东西，安装精度比吨位重要——这是用真金白银换来的认识。

寿命、刃磨和国内做的人为什么不多

一副保养得当的翅片级进模总寿命以亿模次计，中间要经历几十次刃磨：冲针刃口钝了就拆下来磨掉0.05-0.1毫米重新装回，配合间隙靠备件尺寸分组保证。国内真正能把翅片模做稳定的厂不多，集中在长三角珠三角那十几家手里，核心门槛不是设备，是钳工手艺和十几年试错攒下的工位微调数据库——这套东西图纸上看不出来，也买不着。

为什么能做的厂少？我拆开讲三层。第一层是精度体系：坐标磨、光学曲线磨、慢走丝这些设备投资大，很多厂有设备也缺会用的人。第二层是数据积累：哪家厂做过跟你翅片孔型接近的案子，翻边系数、百叶窗角度直接沿用微调，一套新模试模周期从三个月压到一个月，这个时间差就是空调厂选供应商的硬理由。第三层是配套：冲针备件、镶件快换、现场刃磨服务，翅片厂停一天产线损失以十万计，模具厂响应慢一拍客户就跑了。说白了，这是一门靠时间和案例喂出来的生意。根据中国机床工具工业协会的公开行业运行数据，机床工具行业营收维持在万亿量级、上半年同比仍有小幅增长，高速精密压力机正是其中国产化持续推进的一环；模具钢供应端的信息可以对照一胜百（Uddeholm）官方产品资料和ASSAB工模具钢牌号库交叉验证牌号性能，别只听贸易商转述。

这里我表个态：如果量不大、翅片孔型常规，找国内成熟翅片模具厂完全够用，价格只有进口模的四到六成；但如果做的是出口高效换热器、孔型带异形波纹，老实承认差距，进口模贵的那部分钱是用试模周期省出来的。别信"完全一样的质量便宜一半"这种话，我到现在没见过。

常见问题

空调翅片模具一套大概多少钱？

孔型常规的家用空调翅片级进模，国内厂报价一般30-80万，孔型复杂的、带异形百叶窗和高效换热结构的能到100万往上；进口品牌同类模具翻一到两倍很正常。价差主要体现在模具钢档次（ASP23还是硬质合金镶件）、试模次数和售后响应上。拿到报价先别压价，让对方写清楚镶件材料牌号、备件清单和含几次现场调模，这几项差出来的价值比差价大。

翅片模具的寿命能到多少次？

总寿命按亿模次算的都有，但没人一套模用到老——真正决定生产节奏的是刃磨周期。粉末高速钢冲针一次刃磨一般撑三千万到八千万模次，硬质合金镶件更长。到点不磨，毛刺超标、翻边开裂就全来了。所以翅片厂都有刃磨台账，按模次不按感觉。别把模具寿命神化，它是个保养出来的数字，不是出厂就定死的。

0.095毫米和0.12毫米的铝箔，模具能通用吗？

不能直接通用。冲裁间隙跟料厚走，料从0.12换到0.095，间隙要收窄两成左右，冲针和凹模镶件得按新材料重新配。有些设计留了镶件快换结构，换料厚时只换关键工位的镶件，能省一半工作量，但整套重新标定跑合还是免不了。谁跟你说换个送料参数就能换料厚，你可以直接挂电话了。

想找翅片模具厂，怎么判断对方靠不靠谱？

三个硬指标。一看案例：要他拿出跟你孔型接近的翅片实物和模具照片，最好允许你联系现有客户侧面打听。二看设备：厂里有没有坐标磨和光学曲线磨，没有这两样的，微米级刃口精度靠什么保证？三看响应：问备件多久能到、现场调模人多久到位，翅片厂停线等不起模。更系统的验厂框架可以套用模具厂评估清单，里面检验设备和流程那几条在冲压模具厂同样适用。

写到这我复盘一下自己这些年跟翅片模具打交道的偏好：这类模具我一直劝人"认厂不认价"，微米级精度的东西，便宜的那一截最后都会以停线和废品的形式还回去。冲压这块水很深，入门可以先把冷冲压模具的一线实战笔记读了，再回头看翅片模会顺很多。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
