模具型芯是什么？成型内腔的芯与镶

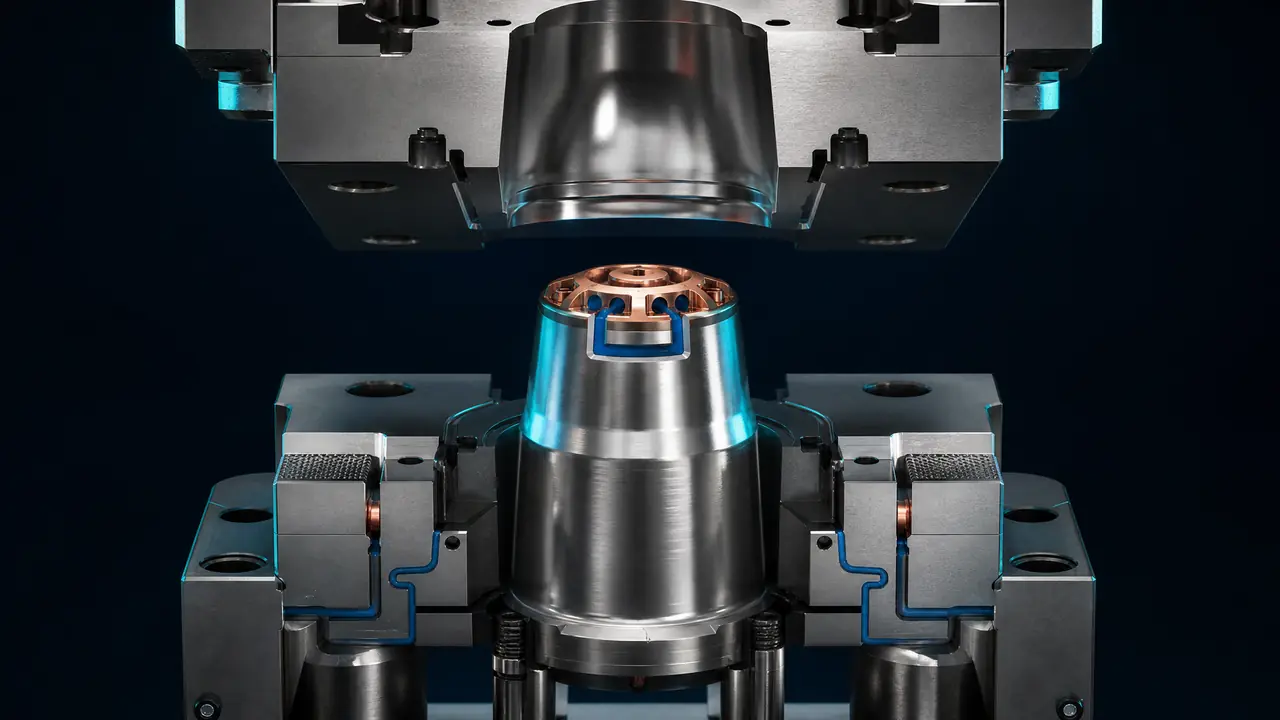

一套注塑模拆开，凹进去的那半叫型腔，凸出来的这半就叫模具型芯。听着像句废话，可真到对图、验模、改模的场合，分不清芯和腔的人不少，话都接不上。我的判断是：型芯是整套模里最忙的部件，制品内腔、深筋、螺丝柱全在它身上长出来，冷却、顶出、排气一样都绕不开它。

去年我们接了一套水杯模，杯芯深一百二十毫米，T1试模杯底一圈烧伤，客户以为料不行，查下来毛病全出在型芯上。这类坑图纸上看不出来，试模才见真章。这篇把型芯的分工、镶件、材料加工三件事讲透，你对着自己那套模逐条对就行。

型芯和型腔怎么分工？

型芯成型内腔，型腔成型外形；塑料冷却收缩会死死抱住型芯，所以拔模斜度、抛光方向、顶出布置全要围着型芯做。分工听着不复杂，落到图纸上全是细节。

塑料从熔体冷到固体，体积要缩，缩的时候紧紧箍在凸起的型芯上，这就是包紧力的来历。包紧力最大的位置，集中在深腔底部、深筋末端、螺丝柱这些地方，脱模不顺基本都出在这些点上。所以型芯面要给拔模斜度，常规每边1到2度，深腔件我习惯给到3度，蚀纹面还得再加码。

抛光方向也有讲究。型芯内腔面要沿脱模方向抛，不能留横向纹，横向纹一挂料，脱模阻力翻倍，制品内壁就是一片拖花。这套逻辑跟分型面是一个道理，分型面怎么选、碰穿插穿怎么处理那篇里讲得更透。

排气也长在型芯上，这处最容易漏。深腔底部、芯尖这些位置，胶料最后填满，气体没处跑，一压就烧伤。那套水杯模杯底的烧伤印子，根子就是困气，后来在芯尖镶件上开了一条0.015毫米深的排气槽，再试，印子没了。冷却是水的事，排气是缝的事，两样都得在型芯身上想办法。

大模芯为什么都做成镶的？

镶拼是为了省钱省工期：整体芯一坏整块报废，镶件结构坏哪块换哪块；深腔部位单独镶铍铜，冷却比钢芯快一大截。做大模几乎都这么干。

镶法常见三种。一是整体嵌，型芯做成独立一块，装进模框用台阶压板固定，装卸方便；二是局部拼镶，深筋、窄槽、易坏的位置单独镶一小块；三是功能镶件，杯底LOGO、刻字块这类，换款式只换这一小块，本体不动。

配合是关键。镶件跟孔的配合面单边0.01到0.02毫米，松了跑胶出披锋，紧了装不进去还胀裂模板。我们车间吃过亏，一套收纳盒模的深筋镶件配合放太松，试模两千模次，披锋拉得到处都是，拆下来重配，搭进去五天。非标镶件多半靠线割和电火花加工，一副模从钢料到成品件怎么一步步加工出来，那篇里有完整顺序。

说回那套水杯模。杯芯深一百二十毫米，原设计整芯走两条直运水，杯尖冷却跟不上，成型周期卡在34秒下不来。后来把芯尖一段改成铍铜镶件，里面塞隔水片，模温稳在80到90℃，冷却压到15秒，一套模省下来的电费，几个月就把镶件钱挣回来了。这账只有干过的人才算得清。

拆镶件也有门道。装的时候用顶丝或压板压紧，拆的时候别硬撬，先加热模板让配合面微胀，再用顶丝往里顶，镶件自己就退出来了。见过学徒拿铜棒猛敲，镶件边缘敲出毛刺，再装回去配合面就废了。老规矩是宁可用工具，不使蛮力。

型芯用什么料，怎么把内腔面做好

普通产量P20、718H预硬料直接开做，高温料腐蚀料上S136、H13，深腔薄芯优先铍铜；内腔面必须沿脱模方向抛光，越光越不挂料。选料看产量和胶料，别只看价。

料子按场合挑。P20预硬HRC30上下，718H到HRC34到38，出厂就处理好的预硬料，直接机加工省一道热处理，做PP、ABS的普通单子够用。碰上PC、PET这类高温料，或者医疗食品级要防腐蚀的，上S136淬火到HRC48到52，贵一截，寿命翻倍。说实话，不少返修不是料不行，是料选错了场合。

内腔面最后一步是抛光。沿脱模方向、油石目数从粗到细一路换上去，镜面件再省模抛。做完拿手摸，不顺手的地方十有八九是困气或接刀痕，注出来的制品都会现原形。要控到0.01毫米级配合的活，精密注塑模具怎么把公差压到0.01毫米可以对照着看。

做高温料和腐蚀性料的芯，抛完光有的还要镀硬铬或者做氮化，表面硬度上去，抗腐蚀也强。镀层别贪厚，镀完尺寸会涨，精密配合的镶件要留好镀前公差，不然装不回去。这类细节图纸不标，全靠口头交代，交接的时候留个心眼。

回到开头那套水杯模，毛病没有一件出在玄乎的地方：冷却跟不上就镶铍铜，包紧力大就补斜度，披锋就收紧配合。型芯这东西，图纸上就是一块凸起的铁，决定成败的是斜度、抛光、冷却、配合这几样。下次验模，先摸内腔面顺不顺，再看镶件拼缝有没有披锋，两分钟的事，能挡住大半返工。

常见问题

型芯和镶件是一回事吗？

不是。型芯是成型内腔那半模的统称，镶件是镶进型芯或模板里的独立小块。小模芯一整块就是芯，大模芯多半是本体加几块镶件拼起来的，坏哪块换哪块。

型芯拔模斜度一般给多少？

常规每边1到2度，深腔件3度起步。蚀纹面要加码，行业通行的说法是纹理每深0.025毫米，斜度多加1度左右，拿不准就先问蚀纹厂要参数。

深腔型芯怎么冷却？

细长芯打不通运水，常用隔水片或喷流管，降温要求高的直接镶铍铜借它的导热。水路离胶位保持15到25毫米，太近容易漏水串水，太远等于白走。

型芯拉伤了怎么修？

轻微的用油石沿脱模方向轻修，别横向磨。拉出沟槽说明斜度不够或者面太糙，先补斜度再重新抛光，光靠打磨是治标不治本。
