注塑模具制作分几步？设计加工装配试模

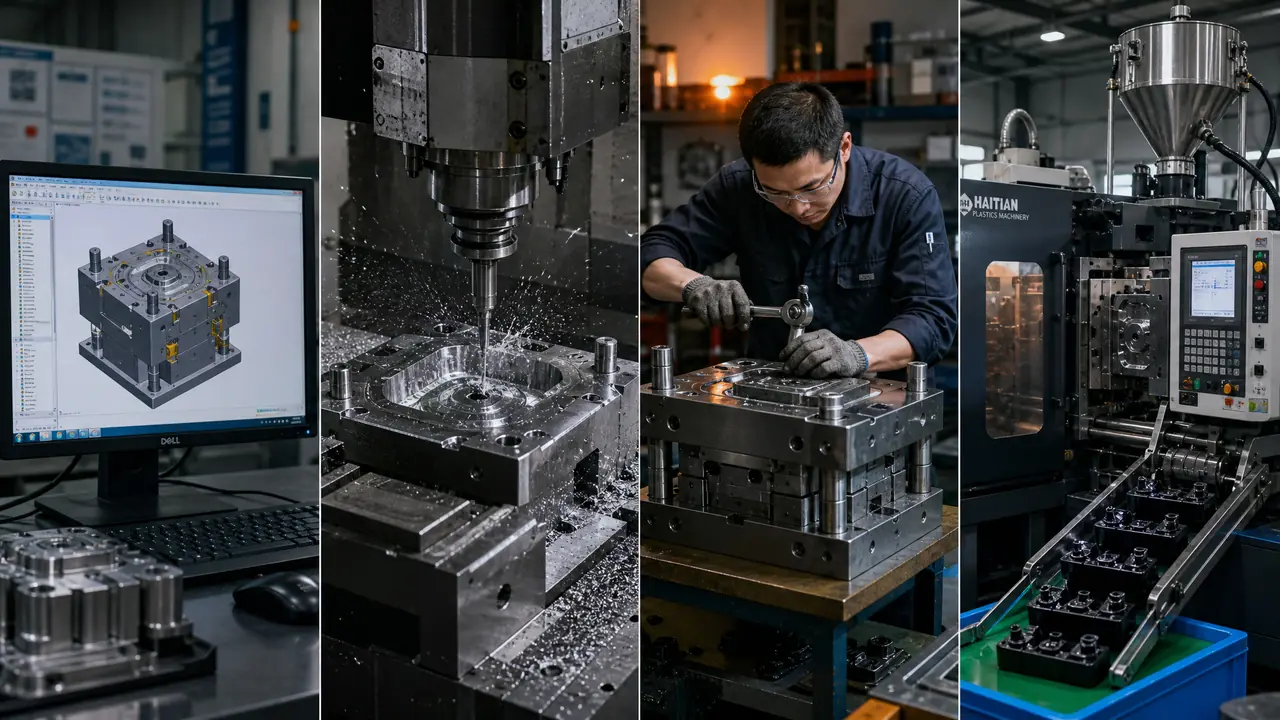

上个月有个客户拿着一个婴儿水杯的3D图来问，注塑模具制作到底要多久，能不能一个月交货。我没直接答应，先给他把流程拆了一遍。设计、加工、装配、试模，四步走完，顺利的项目四十到六十天。他愣了一下，说别家报价说的是二十五天交模。我说那你得看看那套模具的结构有多简单，有没有滑块斜顶，腔数是多少。

我的判断是：模具不是纯加工出来的，是一轮一轮试出来的。加工保证的是尺寸到位，试模保证的是能不能稳定量产。这两件事经常被打包在一个报价里谈，后面扯皮的也多半卡在这儿。

设计这一步，画的不只是产品

设计产出的是完整模具图纸：分型面、浇注、顶出、冷却水路全在这几十页图里，占整个制作周期的两到三成，是后面所有工序的依据。别小看这沓图，分型面选错一毫米，加工出来的钢料基本只能回炉。

客户给的3D图先要做一轮评审，行话叫DFM。壁厚均不均匀，拔模角够不够，缩水率放多少，都要一条条过。PP料收缩率按1.5%放，ABS按0.5%放，这一项放错了，模具做得再漂亮，出来的件尺寸全是歪的。

分型面和进胶点的选择最见功夫。同一个罩子，进胶点从侧面挪到底部，外观面的熔接痕就藏起来了，但顶出结构要跟着加一套斜顶，模具成本立马往上走。这里面取舍很多，我写过一篇从产品分析到模具图纸的设计流程，讲得比这篇细，可以对照着看。

我吃过一次亏。早年做一套电器外壳模，客户中途把材料从ABS换成PP，图纸上的缩水率没跟着改，试模出来整体大了快0.8毫米。重开料、重新热处理，一套模子多耗了将近两周。从那以后我们车间立了条规矩：改料单不签字，图纸不动，钢料不进机。

钢料怎么变成一套模具：加工环节

加工把钢料做成型腔和型芯，粗加工、热处理、精加工、电火花一线排下来，中等模具三到四周起步，公差压在正负两个丝以内。这一步的钱花在刀刃上，后面省的可不止加工费。

拿一套中等大小的两板模举例。动定模仁选718H预硬钢，硬度33到38HRC，买回来直接精加工，不用再淬火，省掉一道变形风险。粗铣留量，三轴CNC跑型腔，我们车间那台机器开一套中等模仁，连着跑三到四天是常事。碰不进去的死角交给电火花，骨位、清角这些地方，一个小电极打一夜很正常。

想看加工环节从开料到成品件每一步的衔接，可以翻这篇注塑模具加工全流程，跟这篇是互补的。

说实话，加工环节里最容易被客户砍掉、又最不该砍的是冷却水路。水路排得密一档，钻削和接头多花几千块，但模具温度分布均匀，成型周期直接往下掉。我们上套面罩模做过对比，水路加密一档之后，单件成型周期从35秒压到26秒，按一天一万模次算，省下来的机时几个月就把那几千块赚回来了。

有人会问，那精密件怎么办？公差要求到0.01毫米级别的活儿，光靠CNC不够，得上线切割和坐标磨，钢材也要换成更好的。这块水太深，不在这篇展开了。

为什么T1试模很少一次通过？

装配完成不等于合格，T1试模是给模具做体检，飞边、缩水、顶白这些毛病九成靠试模暴露，改一轮一到两周。图纸算得再细，也算不全塑料在模腔里的脾气。

装配那几天全看钳工的手上功夫。合模面拿红丹对研，导柱导套装正，顶针配间隙，顶针孔配松了窜料、配紧了咬死，差的都是丝级。我见过装配糊弄的厂子，试模直接拉伤模面，返工耗掉的时间是装配省下的那点时间的三倍还多。

T1那天最有意思。调机师傅把料筒温度升到200℃上下，模温机给模具保温在60℃左右，先射一半料，确认进胶平衡，再逐步加满。问题单当场记：飞边超过0.1毫米的、加强筋背面缩痕的、顶针位置发白的，一条条列出来回改。

我们那套日用品外壳模，T1出来缩水超标。把保压时间从8秒加到12秒，水路水温从常温调到模温机控60℃，T2就过了。这组参数是我们自己机器上试出来的，不敢说每套模都适用，但方向是对的：缩水十有八九先动保压，再动模温。

至于T1为什么难一次过，说白了就是塑料进门之前，谁也没见过它在腔里怎么流、怎么缩、怎么排气。图纸是纸面功夫，钢料见了真料，才算数。

绕回开头那个婴儿水杯的项目。后来我们给了他六十五天的排期，他嫌慢，转头找了那家报二十五天的厂。两个月后，他拿着一套拉伤的模具回来找我们收拾。注塑模具制作这四步，前面省下的每一天，试模环节都会加倍还回去。你手上要是有项目，先把产品图、材料、月产量这三样整理清楚，拿着去跟模具厂谈，比空喊交期管用得多。

常见问题

注塑模具制作一般要多少钱？

看腔数、钢材和结构。简单单腔两板模几万块能拿下，带滑块斜顶的多腔模十几万很常见，精密一模两腔的可以到几十万。碰到报价低得离谱的，先问清楚模仁用的是不是回炉料，再看报价单里有没有含试模和改模费用。

怎么判断模具厂报的周期靠不靠谱？

让他把四步拆开报：设计多少天、加工多少天、装配加T1试模多少天、留几天改模缓冲。答不上来，或者把所有环节打包成一个总数的，多半没做过正经排产计划。

试模不过是谁的责任？

分情况。加工尺寸超差、顶针位置不对，这是模具厂的账；产品缩水、飞边这类成型缺陷，多数要双方坐下来一起调参数。签约时把试模次数和改模单价写进合同，比事后扯皮有用。

小批量的件要不要开注塑模具？

几千件以内的量，我建议先用手板或者硅胶复模做验证，等结构定型再开钢模。见过太多人图纸还没改完版就急着开模，后面结构一变，模具大动，那笔冤枉钱花得最冤。
