瓶盖模具怎么做不亏钱？矿泉水瓶盖注塑模具结构与周期拆解

一只矿泉水瓶盖多重？1.8克上下。别嫌它小，国内一家中型盖子厂一个月能吃掉几亿只。按秒算钱的生意里，瓶盖模具就是那台印钞机的母版。

我2017年在台州做过一套28饮料盖模具，32腔，客户开口第一句话不是问价格，是问："周期几秒？"当时我们做出来是5.8秒，客户摇头——同行4.5秒。就这1.3秒的差距，按24小时不停机、一年下来，等于凭空少赚一条生产线的产能。那天我才真正明白，瓶盖模具的一切结构设计，全是围着"秒"转的。

写注塑模具入门看结构容易，写瓶盖模具必须换脑子：它不是普通注塑模具的缩小版，而是一个"高速旋转脱模+极端均衡流道"的特殊物种。这篇我把结构、热流道、周期三件事一次讲透，都是这几年的实测体会。

防盗盖的结构，决定了模具必须会"拧"

防盗盖（也称防盗环盖、断环盖）的螺纹和防盗环之间连着一排小桥，旋紧时小桥被拉断，说明没被开过。这就决定了模具必须能在开模前先拧动型芯，把盖子旋下来——螺纹脱模靠旋转，防盗环靠强脱，两件事都在模具里完成。

先把盖子拆开看。一只标准的28口矿泉水瓶盖，内壁顶部是密封面，往下是多头螺纹（常见3头或4头，导程大，旋两三圈就到位），底部一圈防盗环通过七八个宽0.5毫米左右的小桥连着盖体。你拧开过矿泉水瓶吧？那声"咔啦"就是小桥断裂的声音。这种一次性断环证明包装完好的设计，英文叫tamper-evident，感兴趣可以看维基百科的条目，医药和食品包装上用得最普遍。

麻烦就在这：螺纹不能硬拔，硬拔会拉伤牙型；防盗环内圈又有几圈反方向的棘齿，防止倒转。所以瓶盖模具的脱模机构是两步走的——开模前，模具里的脱螺纹机构带动型芯转动，型芯上的螺纹把盖子往下"拧"出一段；开模瞬间，推板再推住盖子肩部，防盗环棘齿强行脱出，整套动作一气呵成。

驱动型芯转的方式有三种：油缸推动齿条、液压马达直接转、开模力带动齿轮齿条。齿条便宜但行程受限，马达占地小、控制灵活，我偏向马达。液压系统漏油污染料道，这个老问题一直没断根。伺服电动的近年多起来，干净、可控，但一套下来贵不少。

顺带说一句盖子的料。矿泉水瓶盖基本是高密度聚乙烯HDPE，也有部分用PP。HDPE韧，强脱防盗环时不容易拉白；PP刚性好一点，透明感好。断桥力要控制在合理区间——太紧老太太拧不开，太松等于没防盗。这个力跟小桥厚度、跟料都有关系，试模时得反复调。

多腔怎么排？板式还是圆盘式？

瓶盖模具的腔数以16腔起步，32腔是绝对主力，48腔以上才叫大批量配置。排布就两种：圆盘式（型芯沿圆周分布，旋转脱模结构好布置）和板式（型芯排成阵列，装在矩形板上）。饮料盖主流是圆盘式，矿泉水瓶盖现在板式越来越多。

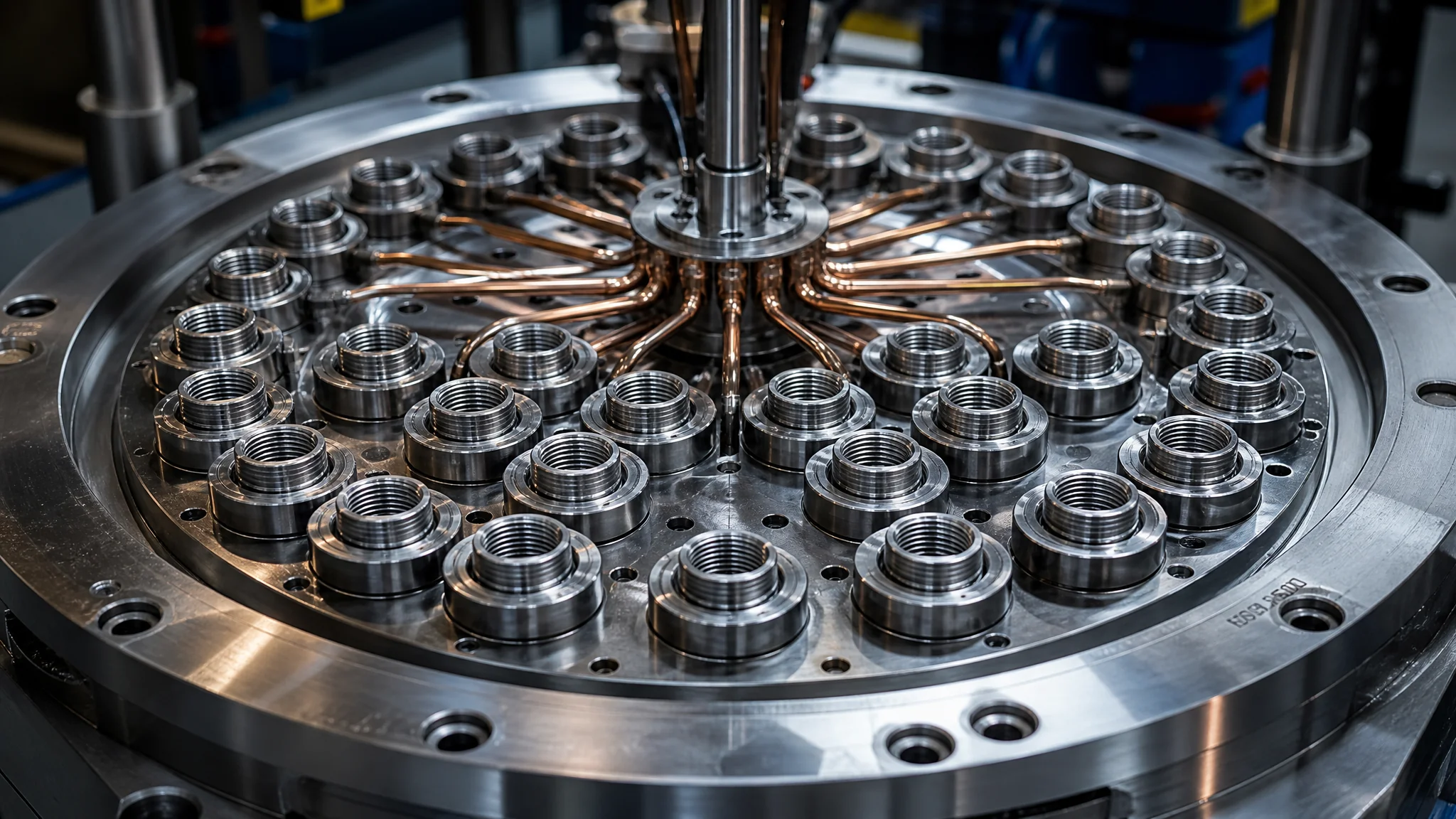

圆盘式的逻辑很直观：所有型芯装在一个大转盘上，中心一个动力源带动大家一起转，齿轮啮合天然同步，螺纹脱模的一致性容易保证。缺点也明显——腔数受圆周长度限制，想加密只能加大模盘直径，模具越做越胖。

板式（行话也叫矩阵式、排式）是后来居上。型芯排成整齐的行列，每根型芯单独一套齿轮，靠中间的传动长轴统一驱动。它对空间的利用率高得多，同样模盘大小，板式能比圆盘式多塞近三成的腔。我2022年经手一套48腔板式矿泉水瓶盖模具，模盘外径做到560毫米左右，配650吨的机台——这个搭配在行业里算常规操作，不算激进。

选型的时候别只盯腔数。腔数翻一倍，注塑机的锁模力和注射量都得跟着上，热流道、液压马达、顶出机构全要升级。我们算过一笔账：从32腔上到48腔，模具贵了大概四成，但单腔分摊下来反而降了，前提是你的订单量喂得饱。订单不稳就上大腔数，设备闲着比什么都亏。老实讲，见过不少厂盲目上48腔，最后开工率不到六成，算总账还不如两套32腔灵活。

还有个细节新手容易漏：型腔和型芯的对中。瓶盖壁厚才0.9毫米上下，偏心0.05毫米，一侧就薄了一成多，盖子密封直接受影响。做精的对中靠锥面定位而不是导柱，导柱管粗导向，锥面管精定位——这个结构逻辑，跟精密注塑模具的公差控制是同一套思路。

热流道：瓶盖模具的隐形心脏

在瓶盖模具上，热流道不是可选项，是默认项——几十个腔要是靠冷流道喂料，水口料的分量比盖子本身还重，完全没法算账。做法主流是针阀式热流道，几十个浇口同步开闭，既能消除熔接线，又能把保压做均匀。

先说为什么不能没有它。32腔的冷流道模具，分流道纵横交错，水口料轻轻松松超过盖子净重。回料破碎再掺回用？矿泉水瓶盖是食品接触级，回料比例一高，客户审厂直接不过关。所以正经的矿泉水瓶盖模具，浇注系统几乎清一色热流道，具体原理我在热流道模具那篇里详细写过。

多腔热流道在瓶盖上最讲究"均衡"两个字。几十个浇口，最远的和最近的到喷嘴的距离可能差出好几倍，塑料天生挑近路走——近的腔先打满，远的还缺着料，这就是流动不平衡。解法是在流道里做节流：把近的流道口径收小，远的放宽，硬生生让每条路一样难走。好的热流道厂家给一套针阀时序，还能按毫秒级逐个开阀，先开远端再开近端，进一步抹平差异。

温控是另一条命。热嘴温度漂5℃，同一套模出来的盖子收缩率就不一样，尺寸散差直接超标。做瓶盖的热流道温控箱建议用闭环的，每区独立PID，别图省事买那种一路通吃的便宜货。我踩过这个坑：一套外购温控箱温飘太大，盖子外径在29.9到29.6毫米之间晃，客户装线灌装时旋盖机老报警，最后整套换掉才了事。

针阀还有个隐藏好处——它就是自动剪水口的。阀针闭合干脆利落，浇口痕小到几乎摸不出来，盖子顶面干干净净。开式热嘴的浇口拉丝、流涎，在高速周期里全是隐患。

周期：4秒和6秒是两种生意

矿泉水瓶盖的成型周期，行业水平大概4到6秒，头部厂压到3.5秒以内。周期的大头是冷却，占七成左右；螺纹脱模的旋转时间排在第二。降周期的顺序永远是：先冷却，再脱模动作，最后才是料温料速这些工艺参数。

拆一笔账你就明白。假设5秒周期、32腔，一分钟理论上打384只盖子；压到4秒，变成480只。同一套模具，产能凭空多两成五——这就是为什么客户谈瓶盖模具，第一句话永远问秒数。引用一个公开的行业数据：根据中国模具工业协会的信息，模具被称为"工业之母"，下游覆盖汽车、家电、包装等绝大部分制造业（来源：中国模具工业协会）。包装这个大类里，瓶盖正是靠模具把单件成本压到极致的典型。

冷却怎么快？瓶盖小而薄，本身好冷，瓶颈在钢芯带走热量的速度。做法有几层：型芯里尽量打深孔走水，水路离型腔表面近一点；进出水独立成对，几十个腔的水路串并联别乱接，接错了远端腔永远比近端热；水质要管，走井水的厂一年不到水路就结垢堵死，模具拆下来通水那叫一个工程。铍铜镶件也是个办法，导热比钢快好几倍，但矿泉水盖模具的量太大，铍铜磨损快，纯水桶盖这类低要求产品用得多，饮料盖上不算主流。

旋转脱模的时间也别小看。液压马达拧一圈半到位，是1秒还是0.6秒，取决于齿轮速比和马达排量。有个取巧的设计：让螺纹脱模和开模动作重叠进行，边开边拧，白赚零点几秒。别小看这零点几秒，前面说了，这个行当按秒计价。

再往后是工艺层面：料温别一味求低，HDPE打低了流动差、周期反而拉长；保压切换点往前挪，用伺服泵的机台响应快。高速机也是配套关键，一套好模具配一台慢机，等于跑车堵在乡道上。

材料和加工，别在这里抠预算

瓶盖模具的型腔型芯主流用S136或2316这类不锈钢，矿泉水盖的HDPE没什么腐蚀性，很多厂也用718H、P20类预硬钢控成本；螺纹型芯是磨损重灾区，必须淬火加镀层。加工核心是型腔抛光和齿轮精度。

腔芯材料的事展开说说。矿泉水瓶盖料干净，用718H预硬钢性价比最高，一套32腔能省下不少钢料钱。但要是做果汁、运动饮料这类带酸性添加的盖子，老老实实上S136，防锈不是闹着玩的——我见过一套普通钢模具打柠檬味饮料盖，三个月型腔锈出麻点，盖子拉伤报废，返工的钱够当初上两套S136。关于常用牌号的门道，注塑模具加工流程里有更细的对比。

螺纹型芯是易损件中的易损件。每模几十个腔同时拧，牙型磨损一个不匀，那个腔的盖子就拧不到位。行业做法是淬火到HRC50以上，再上PVD镀层（TiN金黄色那种最常见），寿命能翻好几倍。备件策略上，我坚持让客户下单时就多订一批型芯备件——单补一根要重新开工艺、排产，等两周很正常，产线停一天亏得更多。

抛光等级也有讲究。矿泉水盖内壁是密封面，直接关系灌装后漏不漏气，型芯抛光不到位，脱模拉伤密封面，充二氧化碳的饮料盖就慢漏气。别迷信镜面抛光到最高级，密封面足够滑、牙型清角干净，比一堆数字重要。麻点、橘皮才是要命的。

买瓶盖模具前，这几点先谈清楚

第一，按自己订单量选腔数，不是越大越好；第二，合同里写死周期指标和验收标准；第三，让模具厂把热流道品牌、温控配置写进清单，别接受"同等国产"。这三条守住，大的坑基本避开了。

腔数上面算过账了，这里只补一句：看五年。你明年订单翻倍吗？翻就一步到位，不翻就32腔稳稳打。设备利用率比腔数数字好看重要得多。

周期指标必须白纸黑字。写"周期≤4.5秒（稳定生产两千小时后复测）"，比口头承诺值钱一百倍。试模那天你自己带秒表去，连续打五百模取平均，别看销售现场挑的漂亮数据。验收时还要量盖子的关键尺寸：螺纹外径、盖高、断桥力，抽样送第三方更稳妥。挑模具厂的时候，按选注塑模具厂的考察标准走一遍，重点看他们有没有做过同腔数同盖型的成熟案例。

热流道和液压马达这两块是差价重灾区。同一套48腔，热流道用进口针阀还是杂牌，差价能到模具总价的一两成。我不是说必须买贵的——国产头部热流道这几年确实起来了，我自己也在用，但你得知道装的是什么，坏了好找人。写进清单，责任才清楚。

常见问题

矿泉水瓶盖模具一套多少钱？

按腔数和配置差得远。32腔配国产热流道的常规矿泉水盖模具，大概十几万到二十几万；48腔进口热流道、伺服脱模的，三四十万也正常。别只比总价，把周期承诺、备件、售后一起比才有意义。便宜三万，周期慢一秒，两年就亏回去了。

瓶盖模具为什么必须用热流道？

腔数太多。几十个腔用冷流道，水口料比盖子还重，食品级又不能大量掺回料，账根本算不平。针阀热流道浇口痕小、时序可调，是这个场景的标准答案。小腔数、非食品的盖子用冷流道省钱的也有，属于另一门生意。

周期卡在5秒降不下来，先查哪里？

先查冷却。十个有八个是水路问题：接法不对、水垢堵了、水路离型腔太远。把每个腔的回水温度摸一遍，哪腔热水就查哪腔。冷却没问题再看旋转脱模时间，最后才动料温和速度。顺序反了，白忙活。

防盗盖拧不开或者防盗环断桥不齐，是模具问题吗？

多数是。断桥力不齐，通常是几个腔的小桥尺寸做散了，或者热流道不平衡导致各腔料温有差异；拧不开可能是螺纹牙型磨损或者脱模时拉伤。建议先做各腔标识（盖子上打点小坑编号），出问题能立刻定位到腔，再对着修那一腔就行。

型芯多久换一次？

看料和保养。HDPE加PVD镀层的螺纹型芯，正常保养用三百万模次以上问题不大；要是打加填料或者腐蚀性的料，寿命打对折都正常。我的习惯是每五十万模次抽检牙型和镀层，磨损超差趁大保养一起换，别等产线上炸雷。

写到这，瓶盖模具的门道基本摊开了：防盗盖结构逼出旋转脱模，腔数和热流道管均衡，周期管生死。真让我给个个人偏好——我越来越喜欢板式加伺服的搭配，占地小、干净、节拍稳，就是钱包遭罪。如果订单量撑得起，一步到位不后悔；量不稳，32腔圆盘慢慢打也挺好。

想再往下钻的，可以顺着注塑模具结构拆解把基础件补扎实，结构这东西，懂了模具怎么排怎么动，才真正明白每个秒数是从哪抠出来的。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
