挤出模具图片怎么看门道？口模定型套真空箱识图拆解
把话放这儿：一套挤出模具的底细，照片里至少能看出七成。口模出口的光洁度、分流筋的条数、定型套的长度和真空孔排布、真空箱的节数，这四样看明白了，是几百块的翻新货还是几万块的正经模，隔着屏幕就能估个大概，收图比价不吃亏。
上周三夜里十一点，一个做PVC给水管的老客户甩来三张挤出模具图片，问这套二手模能不能接到他现在那条生产线上。我没急着回话，先让他把定型套那张翻个面再拍一张。第二天图到了，真空孔堵了三个，内壁还有拉毛，我心里的收购价直接往下压了一万二。后来这单真做成了，换三个真空嘴、流道重新抛了两天，转手挤农排管挺好。
很多新人收图只看机加工面亮不亮。亮不亮跟模具好不好挤，半毛钱关系没有。真门道藏在流道里、真空路上、分流筋的倒角上。下面按我平时收图的顺序，一段一段拆给你看。

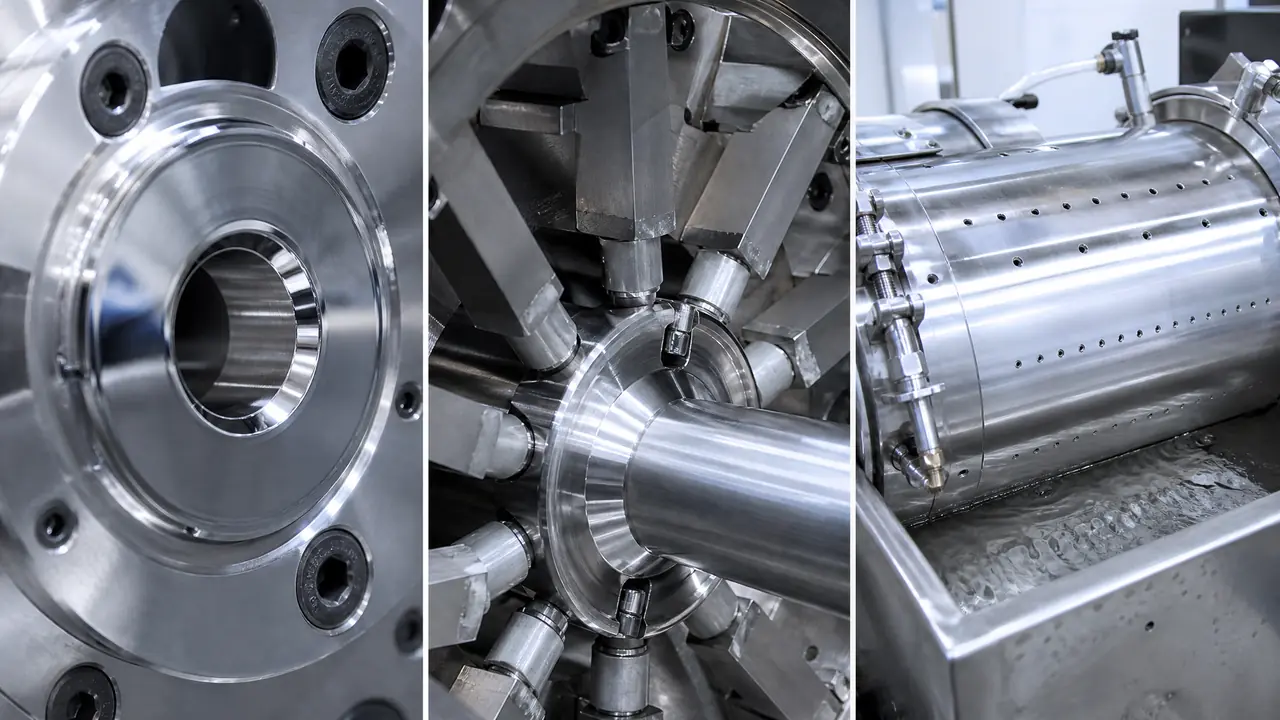

一张挤出模具图片，先盯哪三个部位？
先看口模出口的形状和内壁状态，再看流道里分流筋的条数和焊合室有没有接刀痕，最后数定型套上的真空孔排数，这三处看完，模具的档次和用途基本能对上号。
口模出口是整套模唯一天天对着产品的地方。实拍图里那个环形亮圈，PVC管模内壁应该是发灰白的氮化面，H13钢氮化后是闷闷的银灰色，氮化层深度一般0.3到0.5毫米，硬度能做到HV900往上。要是图里反光贼亮像镜面，要么刚抛过光，要么刚换过件，你就得追问一句用了多久、挤过多少吨料。
第二眼看流道。剖开的模具照片里，分流锥后面一般有3到6条分流筋，小管模四条最常见。筋的进口端要带斜角，像给刀开刃那样慢慢收进去，要是有台阶式的直角，熔体过去就挂料，时间一长糊在里面，挤出来的管子内壁就有黄线。焊合室那一圈也得扫一眼，接刀痕深的地方就是以后拉伤的起点。
第三眼才轮到定型套。孔位得跟口模出口同心，真空孔一排一排分得匀不匀，进水嘴、出水嘴是不是成对。这三眼看完，价钱心里就有谱了。至于该问供应商哪几个问题，口径、壁厚、物料这三个必须问全，缺一个图都白看。
流道压缩比怎么从图上估个八九不离十
量出照片里分流锥大端直径和口模缝隙处的内径，直径比的平方就是面积压缩比的粗估，PVC管模落在4到6算正常，低于3容易焊合不实，高于8背压太大要糊料。
我教过好几个徒弟这个土办法，不用CAD，一把钢尺贴着屏幕量像素就行。比如图上分流锥大端量出来40毫米，口模缝隙处内径量出来80毫米，直径比是2，平方一下压缩比约等于4，正好在PVC的正常区间。误差能到正负百分之二十，但够你筛掉一眼假的图了。
不同物料区间不一样，别拿一把尺子量到底。PVC粉料要求压缩比4到6，焊合才牢；PE粒料流动性好，3到4就够；异型模按最厚的流道那段算。我去年验过一套64口径的管模，图上量出来压缩比只有2.6，供应商咬定没问题，试模果然管子内壁有未焊合的纹，一压就裂，退模拉锯了半个月。
要较真的话，压缩比怎么定有一套正经算法，塑料挤出模具怎么调不出废品？口模定型模结构与压缩比设计实战里拆得很细，跟我这个屏幕量像素的土办法互相校对着用，更稳。
定型套和真空箱在图上怎么认、怎么比
定型套长度常取管径的3到5倍，内孔略小于口模出口，真空箱一节600到1000毫米，图上数水嘴数量和真空表接头，节数越多配的机组越贵也越稳。
定型套在照片里像个短炮筒。100口径的管，定型套做到300到500毫米算正经，图里明显短一截的，多半是缩了成本，出管容易弯。材质我更偏向内嵌黄铜那种，导热快，管子表面光，全不锈钢的便宜几百块，光洁度就是差一口气。
真空箱认节数就行。小口径管两节够用，大口径或者薄壁的要三到四节，一节600到1000毫米，负压一般调在负0.02到负0.06兆帕之间。图上数进水嘴，一节箱子至少上下各一对，数不出来的就是卖家拍图偷工。
不同的模，图上最扎眼的地方完全不同，我列个表你收图时对着看：
| 模具类型 | 图上最显眼的部位 | 收图时重点盯 |
|---|---|---|
| 管材模 | 圆环口模加长芯棒，定型套像炮筒 | 真空孔有没有堵，水路进出嘴成不成对 |
| 异型模 | 口模唇形不规则，带着几条分流筋 | 型坯出口跟定型模第一段对不对得上 |
| 平缝膜模 | 一条长横缝，模唇一排调节螺栓 | 模唇开口匀不匀，热电偶孔的数量 |
想把这三类模的差别吃透，挤塑模具怎么分？平缝吹膜异型的口模那篇讲得更系统。对了，说到管材，水路和壁厚那点事，管材模具怎么挤圆？口模定型套与壁厚的控制里也有专门拆解，两篇搭着看省事。
收图这门功夫，练的其实就是把屏幕当车间看。那套半夜发图的管模，最后朋友花一万八收的，换嘴抛光再转手，挤农排管三个月没出过毛病。下次再有人给你甩一张挤出模具图片问价，先别报数，按口模、流道、定型套这三眼过一遍，说不定你也能压出一千二的虚价来。
常见问题
网上找的挤出模具图片能让供应商照着做吗？
不建议。照片看不出来真实壁厚和流道深度，差一毫米压缩比就跑偏。真要参考，让供应商按你给的管材规格重新出流道图，照片只用来谈结构思路。
为什么有的口模图片里能看到一块带很多小孔的板？
那是多孔板加滤网组，挡杂料和稳压力用的，一般在口模和螺杆之间。图上数孔的排布能看出这家厂对背压的理解，孔太稀的板子换网频率低，挤PVC得留意。
定型套是不是越长越好？
不是。过长牵引阻力大，薄壁管容易被拉细。经验是管径的3到5倍，薄壁取上限、厚壁取下限，具体还得配合真空度试出来。
供应商只肯发渲染图不发实拍图怎么办？
直接要视频，让他拿手电照流道内壁走一圈。连视频都不给的，要么没现货要么有猫腻，我一般转头就找下一家，不多耗。
