模具滑块结构怎么动？斜导柱与斜槽

产品侧面有孔、有卡扣、有倒扣，型腔里就得多出一块会动的钢，这就是模具滑块结构要解决的活。可很多刚看模具图的人会懵：定模板上斜插着一根柱子，动模侧面一块铁挂在压条里，开模的时候它们怎么就自己让开了？答案其实就两样东西——斜导柱和斜槽。我的判断很直接：小行程老老实实用斜导柱，大行程或者角度被逼到墙角了再上斜槽，其余都是细节。

去年在台州一家做小家电外壳的厂里，我碰上过很典型的一幕。一副外壳模T1试模，开模到一半滑块咔一声卡死，师傅拆下来一看，斜导孔和斜导柱磨得发亮，压条间隙留得太小。那天下午重新修配间隙、开了油槽，第二天试模一次过。打那以后我记住一个道理：滑块不是设计出来就完事，装配的手艺决定它能不能活过十万模次。

滑块是怎么动的：开模那一瞬间发生了什么

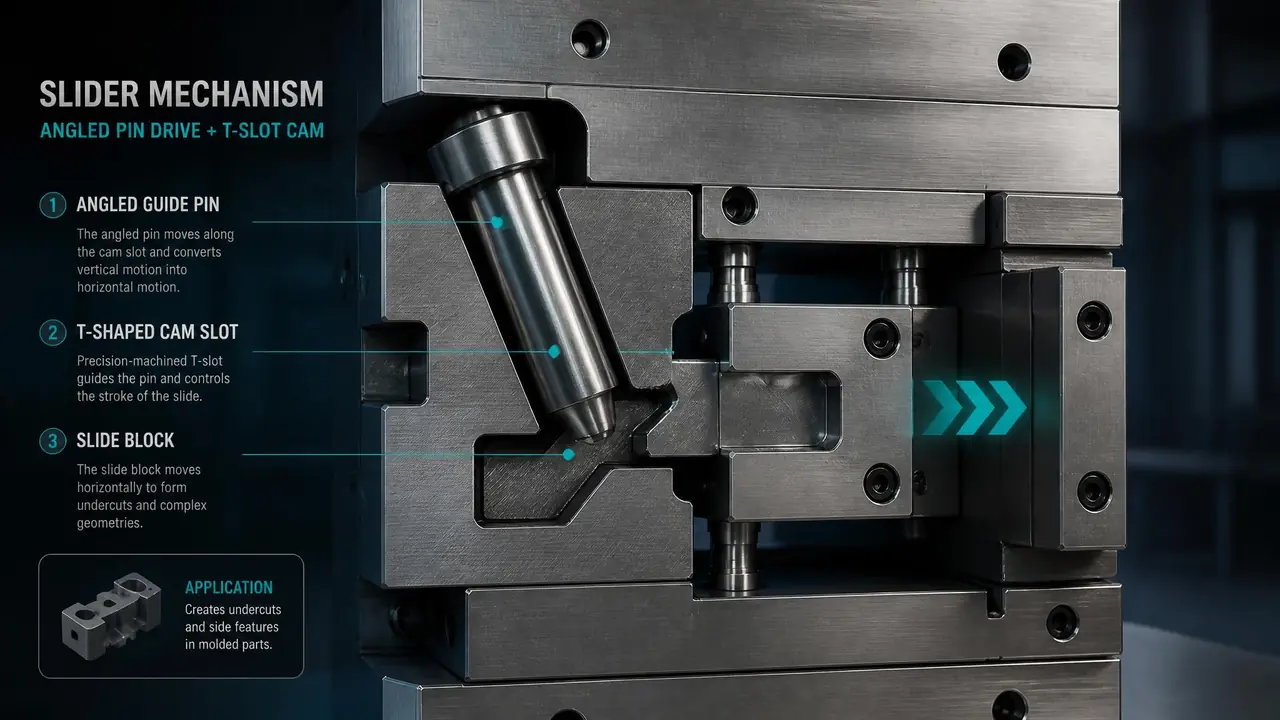

斜导柱固定在定模板上，开模时斜面挤进滑块斜孔，把开模的垂直运动分解出侧向分力，滑块就沿着压条横移，让开产品侧面的倒扣。这套动作没有任何电机和液压参与，动力全来自注塑机拉走动模的那股劲。

动作本身不复杂，难的是几个配合面。合模状态下，滑块前端插进型腔侧面，填满倒扣位置；锁紧块（车间里也叫铲基）从上面压死滑块的尾巴，注塑时几十兆帕的型腔压力全靠这个斜面扛着。开模瞬间动模后退，这里有个关键设计：锁紧块的斜面角度要比斜导柱大2到3度，保证开模时锁紧面先脱开，滑块才开始走。顺序反了，两个钢件会互相刮，几万模次就把面刮废。

斜导柱的角度，行业普遍做在15到25度之间，18度和20度最常见。角度越大，同样柱长抽出的行程越大，可柱子受的弯矩也越大，两头得平衡。行程粗算就是有效斜长乘以正切值，20度大概乘0.36，想抽30毫米，有效斜长得留80毫米上下。这些数记不住没关系，软件会帮你算，但你得知道量级，不然图纸评审时别人报个数你都听不出问题。

话说回来，抽芯只是整副模具的一个环节。浇注、顶出、冷却、抽芯是连在一起联动的，想看滑块在整副模里站在什么位置，可以翻翻这篇注塑模具四大系统拆解，看完再回头看滑块会顺很多。

斜槽和斜导柱有什么区别？什么时候该换斜槽

斜槽是把斜导柱换成在模板上直接铣出的T形斜槽，滑块尾部滑脚嵌在槽里走位。它更省空间、扛得住大角度，抽芯超过60毫米或者角度要超25度时优先考虑。

斜槽结构（不少老师傅叫它弯销槽或者斜槽压板）的优势在三个场景里最明显。一是大行程：排水弯头、哈弗对开这类产品，滑块要横移60毫米往上，用斜导柱就得做得又粗又长，模板都得跟着加大一圈。二是大角度：斜导柱超过25度，弯矩大到柱子容易疲劳断裂，斜槽是面接触受力，从容得多。三是变角度动作：槽可以铣成先缓后陡的曲线，滑块起步慢、后半程加速，适合抽芯末段要避开型芯的场合。

代价也得说清楚。斜槽要在加工中心或者线切割上精铣，加工费比买一根标准斜导柱贵出一截；磨损之后修槽比换柱麻烦，修不好整块模板报废。所以我的偏向很明显：小行程的卡扣、小孔，斜导柱确实比斜槽皮实，这是我用下来的感受，能用柱就别上槽。

另外别把斜槽滑块和斜顶搞混，这是新手常见的弯路。斜顶管产品内侧的倒扣，边顶出边抽芯，动作是斜线；滑块管外侧，动作是纯横移。选错方向，整套机构推倒重来。而滑块往哪一侧放、让开多大，跟分型面的取舍是绑在一起的，拿不准可以先看这篇模具分型面怎么选的文章再回来定方案。

装配调试最容易翻车的三个地方

滑块烧死多半是压条间隙没留够、油槽没开、锁紧面没配研。间隙留0.03毫米左右，接触面红丹配研过七成，试模前先手摇开合确认顺畅。

第一是压条和耐磨块的间隙。滑块跟压条是滑动副，间隙留大了，产品侧面跑披锋；留小了，模温一上去热胀，直接咬死。我们车间一般留0.02到0.05毫米，模温高的料往大了取。耐磨块用油钢或者贴铜合金板，别拿普通45钢硬碰硬，三个月就拉毛。

第二是斜导孔和斜导柱不同心。这个坑很隐蔽，装的时候看着都正，合模几十次就开始偏。根子在滑块和导柱孔分头加工、基准没统一。办法笨但管用：装配时斜孔涂红丹合一次模，看接触印在不在正中，偏了就修孔。别嫌麻烦，这一步十分钟，返工一整天。

第三是锁紧块接触面积不够。注塑时型腔压力把滑块往外顶，全靠锁紧斜面扛。接触面积不到七成，跑几万模次锁紧面就压塌，产品侧面多出一圈飞边，客户第一个电话就打过来。我们的要求是配研后接触面七成以上，靠受力侧那一段必须实贴。

给个正经的实测数据垫底：2024年那副洗衣机排水件模具，滑块行程做到75毫米，最后定了斜槽方案，槽面渗氮处理、开两条油槽，跑到现在三十几万模次没大修。同期另一副用斜导柱抽45毫米的盖板模，柱子换过一次。不是斜导柱不行，是那个行程已经顶到它的舒适区边缘了。

斜导柱和斜槽怎么选？一张表对比

选择只看三个数：行程、角度、预算。行程30毫米以内选斜导柱，超过60毫米或者角度超25度选斜槽，中间地带按模具寿命和维修条件权衡。

表里没有写绝对的对错。同一副模，宁波的厂报价用斜导柱，黄岩的厂建议斜槽，都成立，差别在他们车间各自擅长什么。你可以追问一句：这个行程和角度，你们上一副类似结构的模是怎么做的，后来有没有修过？答案比表格诚实。

回到开头那副卡死的外壳模。滑块的设计本身没毛病，输在装配细节上。把斜导柱和斜槽的动作逻辑吃透之后，你下次模具评审就能问到点子上：抽芯行程多少、角度几度、压条间隙留多大、锁紧面配研了没有。这四个问题问完，模具厂的人自然知道你不好糊弄，报价单里那些含糊的项目也藏不住了。

常见问题

滑块的抽芯行程怎么确定？

比倒扣深度多留2到3毫米的安全量。比如孔深10毫米，滑块至少要走13毫米才算让干净。行程宁大勿小，大了顶多占点空间，小了产品直接拉伤，返修起来贵得多。

斜导柱角度能做到30度吗？

一般不建议。角度一大弯矩上得很快，柱子容易疲劳折断，断在斜孔里取出来很费劲。真要大角度大行程，直接上斜槽或者油缸抽芯，别跟斜导柱较劲。

滑块里面能装顶针吗？

能，但必须加先复位机构，常见的有弹簧加拉杆，或者摆杆式早复位。不然滑块复位时跟顶针面板抢位置，一合模就撞坏滑块，这种事故我在车间见过不止一次。

滑块拉伤产品侧面怎么处理？

先查两处。一看行程够不够，倒扣是不是没让干净；二看滑块跟型腔的贴合面是不是留了缝，熔料钻进去就成了飞边。前者加行程，后者在贴合面开0.01到0.02毫米左右的排气槽，多数都能救回来。
