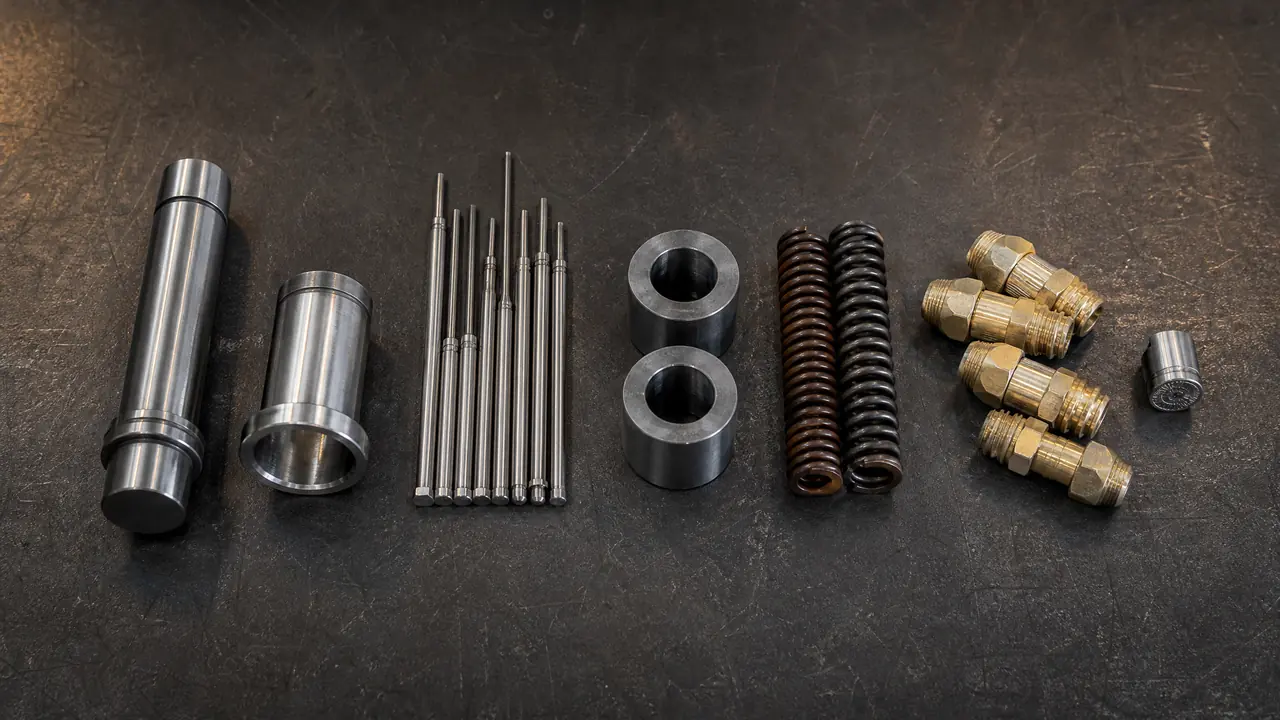

模具配件有哪些？六类常用配件的作用和坏损征兆一次盘点
把话放这儿：模具配件有哪些，修模师傅心里就一张清单，常用的翻来覆去六类，导柱导套、顶针、司筒、弹簧、水路接头、日期章。认全它们的位置和坏损征兆，提前备件，机台才不会半夜趴窝。
模具配件有哪些？这个问题，是上个月刚接手注塑车间的表弟半夜十一点问我的。他一套玩具壳模的顶针断在产品里，机台停着，配件街早关门了，一台80吨的注塑机干耗一晚上，机时费就是六七百块。我电话里跟他讲：配件这东西，得在没坏的时候就认全，等坏了再认，交的就是学费。
修了十几年模，我的判断很直接：一套注塑模具真正会坏、值得常备的配件就六类——导柱导套、顶针、司筒、弹簧、水路接头、日期章。模架和模芯是房子的墙和梁，这六类是门锁、水管和灯泡，个头小，天天在用，坏了整屋瘫痪。
模具配件有哪些？先按六个位置数一遍
一套注塑模的配件集中在四个位置：导向靠导柱导套，顶出靠顶针司筒，回位靠弹簧，冷却靠水路接头，打日期靠嵌在模芯上的日期章。跟着位置找，比背名字记得牢。
下面这张表，是我按自己车间的常备件整理的，新来的学徒我让他先背这个。
| 配件 | 装在哪儿 | 干什么活 | 车间常用规格 |
|---|---|---|---|
| 导柱导套 | 四角，公母模各一半 | 合模导向定位，防上下模错位 | 直径16到40毫米，中模常用25毫米 |
| 顶针 | 顶针板穿进模芯 | 把冷却定型的产品顶出模腔 | 直径2到6毫米，SKD61氮化 |
| 司筒 | 同顶针位，套在司筒针上 | 顶螺丝柱、骨位这类柱状位置 | 外径4到8毫米，壁厚1毫米上下 |
| 弹簧 | 顶针板回位、滑块限位 | 开模后把顶针板和滑块推回去 | 矩形弹簧，黄蓝红按载荷分档 |
| 水路接头 | 模板侧面运水出入口 | 接冷却水，控模温 | 1/4寸和3/8寸牙，铜质或不锈钢 |
| 日期章 | 嵌进后模模芯 | 产品上打出生产年月 | 直径10到20毫米，年芯月轮分开换 |
注意这套清单说的是注塑模。冲压模的配件体系不一样，那边的消耗大户是冲头和刀口，先不扯开。
导柱导套和顶针司筒出问题，机器会先给你信号
导柱坏了先响后偏：合模有咯噔声，产品单边披锋；顶针出问题是顶白发白、卡死折断；司筒坏了螺丝柱拉白甚至弯曲，三样都能在保养时提前摸出来。
导柱一般是轴承钢的，热处理硬度到HRC58-62，表面像镜子一样亮。它出问题有前兆，合模时声音从顺滑的"嚓"变成带杂音的"咯噔"，拆下来看柱面就有拉伤的沟痕了。拉伤的原因八成是异物掉进导套，铁屑、灰尘，再就是缺油干磨。我见过最冤的一回：车间喷漆没遮模架，漆雾结在导柱上，三天磨出一圈毛刺，一对导柱加导套换下来八百多。想搞明白导柱导套在合模里怎么配合定位的，我写过一篇专门讲模具柱的文章，导向机构那点事全在里面。模具柱是什么？导柱导套在合模导向中的作用
顶针的征兆更直观，看产品。顶出发白发白，是顶针和孔的配合磨大了，或者顶出速度太快；产品顶针位残胶发黄，是顶针端面和模腔研出间隙了。顶针孔和针身的配合单边只留0.01到0.02毫米，比头发丝还细，一卡碳化的油泥就拉不动。所以打油别省，顶针油怎么选、几个班次打一回，我单独整理过一篇，照着做能少断好多针。模具顶针油怎么选？耐温等级、打油周期、咬针处理一次讲透
司筒看着像顶针，其实是一根管子套在一根芯针上。差别在于它顶的是螺丝柱这种有凸起的位置，芯针穿在柱位里，管子从外圈把柱顶出来。它坏起来比顶针更隐蔽，壁厚就一毫米左右，产品上表现为柱位内孔发亮拉白，再往后芯针弯了，螺丝柱就偏心，装自攻螺丝的时候拧不进去。碰到这种投诉，先查司筒，别急着怪注塑参数。
弹簧、水路接头和日期章，小钱里翻大车
弹簧断了轻则滑块不归位、产品刮伤，重则顶针板撞坏模芯；水路接头漏水模温上不去还锈模面；日期章崩字，批号打不清整批货验不过，单价低翻车成本一点不低。
弹簧我只备矩形弹簧，圆线弹簧回力不匀，滑块上不敢用。矩形弹簧按颜色分载荷档，我常备蓝、红两档。安装压缩量有讲究，压到自由长的三成到四成是舒适区，有厂为省空间压过五成，寿命直接断崖，两三万模次就疲了。滑块上一副模少则四支多则八支，我按百分之十备库存，便宜，犯不着省。对了，说个邪门的：有次产品周期性缺胶，查了两天，最后发现是滑块弹簧断了一半圈数，还剩半截在硬撑，弹力不够滑块走不到位。从那以后我一听到"周期性缺陷"四个字，先摸弹簧。
水路接头这东西，坏了才知道它多重要。模温80度的模，接头O圈一老化就渗水，水汽混着飞边粉在模面结垢，散热差了，周期被迫拉长两三秒，一晚上少出几百模。接头常用1/4寸和3/8寸锥牙，买的时候分清牙型，PT牙不缠生料带直接拧会渗。选型和密封的门道我单独写过一篇，要换接头的可以翻。模具水嘴快速接头怎么选？运水接头的规格、密封和耐用性对比
日期章最不起眼，翻起车来最疼。它是个嵌在模芯上的小齿轮章，外圈打月份，中间换年芯，年芯就0到9十个数字，每年一月一号换一次。崩字、磨平了，产品上日期缺一笔，客户验货批号对不上，一整批货卡在仓库出不去。换一支日期章几十块钱，一批货压仓库，账不能这么算。
表弟那套模后来是去批发街等开门，现配一支顶针，第二天中午才开机，连停带修亏了一千多。他把那六类配件抄下来贴在配钥匙的档口墙上，现在库存里躺着二十几支常用顶针。配件认全这件事，就这么点成本，省下的是整晚的机时费和第二天跟客户赔笑脸的功夫。
常见问题
模具配件多久换一次？
没有统一周期，看模次和磨损。我的习惯是顶针每十万模次拆检一次，弹簧看压缩后的回弹高度，水路接头一有渗水马上换，导柱每次换模保养时摸一遍柱面。
司筒和顶针到底有什么区别？
顶针是实心细杆，顶平面和浅位置；司筒是管状，套在芯针上，专门顶螺丝柱这种中间带凸台的柱位。结构不同，坏了的换法也不同。
顶针断在模腔里还能取出来吗？
能，但别用硬敲那套。断在里面就找修模的烧焊或者线割取，手法好的能保住模芯。自己上冲子硬顶，模腔崩一块，改模的钱够买一年的顶针。
买模具配件选原厂还是标准件市场？
常规消耗件我直接买标准件，规格按DME或米思米代号对，便宜一半还快。涉及配合的核心件，比如精密导柱和非标司筒针，我认原厂或老牌供应商，这个钱不能省。
水路接头渗水，拧紧一点行不行？
拧紧能顶一两个班，治标不治本。渗水基本是O圈压扁老化了，换一枚O圈几毛钱，拖着不管渗进模面的水锈，清理起来比换十个O圈都贵。
