垫块模具方铁高度怎么定？和顶出行程的关系一次算清
把话放这儿：方铁就是模架里的垫块，它撑出顶针板的活动空间，方铁高度减去两块顶针板再留几毫米底隙，就是这套模能用的最大顶出行程。定高度先算行程，再对机台容模量，两头都要过得去才叫合格。
搜垫块模具的人不少，一半以为说的是钢筋垫块那类水泥制品模，其实在注塑这行，垫块另有所指——模架B板和底板之间那两根方铁。它不碰产品，却定死一件事：这套模最多能顶出多少行程。选矮一档，产品就挂在型芯上掉不下来。
我在模房装了十来年模，经手的模架几百套。方铁是整套模里最不起眼的铁，出起事来最耽误交期。这篇就掰开讲：它干什么活、高度怎么算、和顶出行程怎么配套。
方铁在模架里到底干什么活
方铁是模架里两根撑空的长条垫块，作用有三个：给顶针板让出滑动空间，把锁模力传到底板，顺便定下整套模具的高度档位。

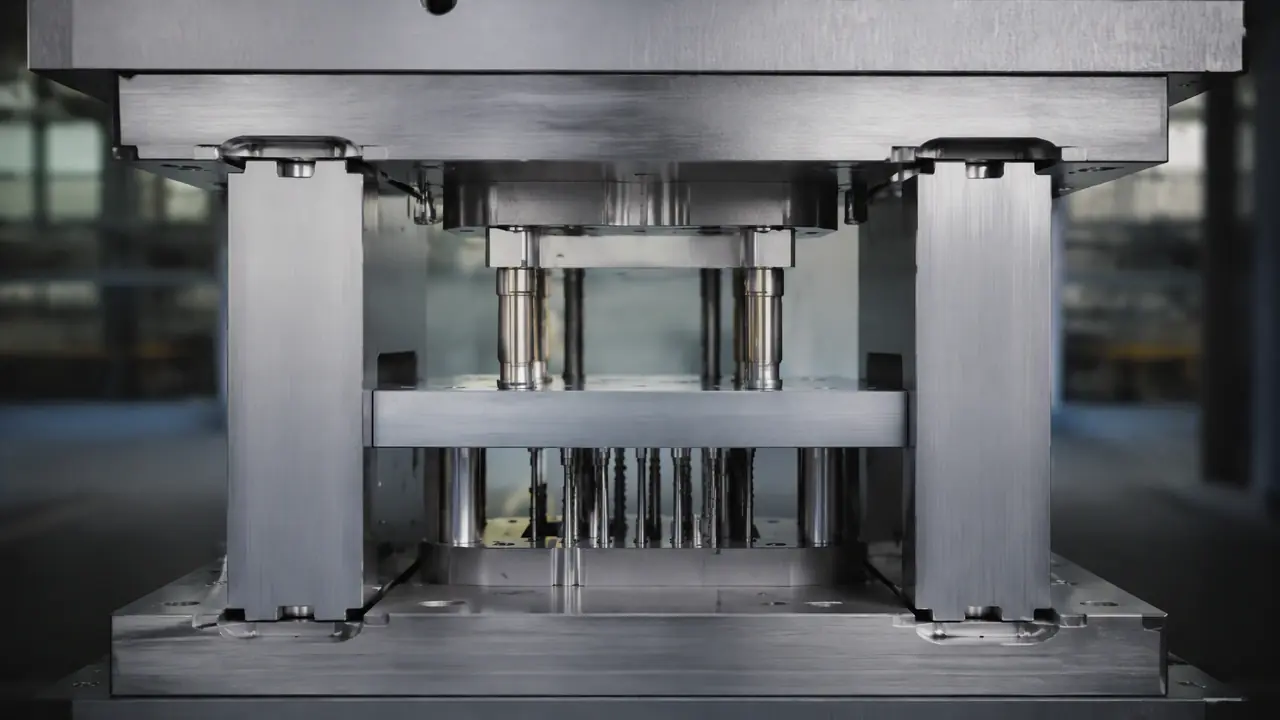

一副最常见的二板模，从上往下数：面板、A板、B板、两根方铁、顶针面板、顶针底板、底板。方铁一左一右把B板和底板隔开，中间空出来的腔，就是顶针板的家。机台顶棍从底板中间的K.O.孔往上顶，顶着顶针底板，顶针跟着把产品从型芯上推下来。
第二件事是扛力。锁模那一下，几百吨的力压在B板上，这些力全靠方铁传到机台大板。腔是空的，模架一宽，B板就会被压得往里凹。所以我装260见方以上的模，空档里必加撑头，就是几根圆柱，顶在B板和底板之间。见过一套没加的，量产半年，产品中间一圈毛边越冒越高，拆开一量，B板弯了0.15毫米。
材质上，标准模架的方铁多半是45号钢调质，也有铸铁的，硬度不高，HRC28左右，够用。这块铁不吃精度，吃的是个直——两根要等高，装上去拿平尺搭一下，差0.05毫米以内。不等高，整套模装到机台上就是歪的，分型面一侧先碰。
接手别人的旧模怎么快速看出方铁高度？看模架代号和图纸。比如龙记工字模CI2530，数字里带着模架宽度，订货参数表里另有一列方铁高，老图纸上标着“方铁高”或H值。先看这一列，再看顶针板厚度，行程余量一目了然，比拆开量快得多。
方铁高度怎么定？
先按公式来：方铁高度等于顶出行程加两块顶针板厚度，再加五到十毫米余量，算完往模架厂的标准档位上靠。
把公式拆开说。顶出行程按产品高度加5到10毫米的落料余量来算，比如产品高60，行程留70到80。两块顶针板常见各20到25毫米厚，大模架到30。安全余量再留10，防止顶针板和方铁内侧贴死。都加起来，就是你要的方铁高度。
算完别急着下单。模架厂的方铁高度是跳档的，我常碰到的档位是60、70、80、100、120、150、200，报单时写明才给你那一档，默认常常配矮的。举个我上个月刚下的单：小家电面罩，产品高60，行程要80，两块板各25，余量10，合计140，正好一档，直接选。
还有一头要对：机台。方铁加高，整套模跟着变高，超出机台容模量就得挪机台。前年一套周转箱模，为了行程400我把方铁做到450，结果车间那台机容模量只到750，模具加面板超了15毫米，吊来吊去折腾两天才挪到隔壁600吨的机上。从那以后我报模架前先翻机台说明书，两头都留量。
| 产品类型 | 需要的顶出行程 | 方铁经验高度 |
|---|---|---|
| 按键、瓶盖类小件 | 25到30毫米 | 70到80毫米 |
| 家电外壳、面罩 | 70到90毫米 | 120到150毫米 |
| 周转箱、深腔桶类 | 280到350毫米 | 400到450毫米 |
这是我自己的经验数，深腔件还得看斜顶和司筒占掉的行程，别照抄。另外方铁做非标高度本身不贵，跟标准档的差价一般就几十到一两百，贵的是等——非标件要另开料，交期多三五天。能靠档就靠档，实在靠不上再动非标。
方铁高度和顶出行程怎么配套？
能用的最大行程等于方铁高度减两块顶针板，再留3到5毫米底隙。行程做到贴死，顶针板天天撞方铁，模很快打坏。
关系一句话：方铁高度是行程的天花板。比如方铁150、板各25，理论上限就是94毫米左右。设计图上把行程标到94，等于天天顶到底，那声闷响我听过，心疼。
所以实际生产靠塞打螺丝限位，行程设得比上限短。塞打螺丝就是限位螺丝，穿过底板抵住顶针板，位置调好，顶针板永远碰不到方铁。回程弹簧装在底板和顶针板之间，自由长度也要算，压死了弹不回来，顶针卡在产品里拉出白印。
机台顶棍的行程是另一个容易漏的数。模具这边行程算到150，机台顶棍只推120，照样掉不下来。换氮气弹簧的模更要注意，芯棒常要穿过底板钻孔，方铁空腔里那点地方，弹簧、氮气簧、顶针板、水路接头都要挤进去，排位时先画个断面图，别等装模那天互相打架。对了，深腔件光顶针不够，多半斜顶加推块一起上，几个动作的行程要一起核。
回到开头那套收纳箱模。拆开量方铁，150高，扣掉两块25的板，理论上限94。限位却设在80——设计时按产品高80直接留行程，没加脱模余量，箱体抱型芯抱得紧，90才松。加一对10毫米的限位垫块，行程放到90，底隙还剩4毫米。第二天，产品自己往下掉。方铁就这么点事，算清楚，它一辈子不找你麻烦。
常见问题
搜垫块模具，想找的其实是钢筋垫块模具怎么办？
建筑那边的垫块是垫在钢筋底下保保护层的水泥小件，和模架方铁完全是两码事。要找那类，看这篇更对口：钢筋垫块模具怎么选？梅花垫块与砂浆垫块的规格差异。
方铁选高了有什么坏处？
模具总高变大，可能超出机台容模量，被迫挪机台。空腔深了，撑头也要跟着加长，成本多几百到上千。没有明确行程需求，别为了保险乱加一档。
顶出行程不够，产品掉不下来怎么办？
先分清是行程真不够，还是产品抱得太紧。行程差5到10毫米，加一对限位垫块就能解决；差得多只能把方铁换高一档，等于B板到底板这段整个加高，动模部分的顶针、水路、撑头全要重新核。
方铁中间常看到的几根圆柱是什么？
那是撑头，防B板在锁模力下往空腔里弯。模架越宽越要加，260见方以上我习惯至少放四根，材料跟方铁同料就行，两头平面磨一刀再装。
