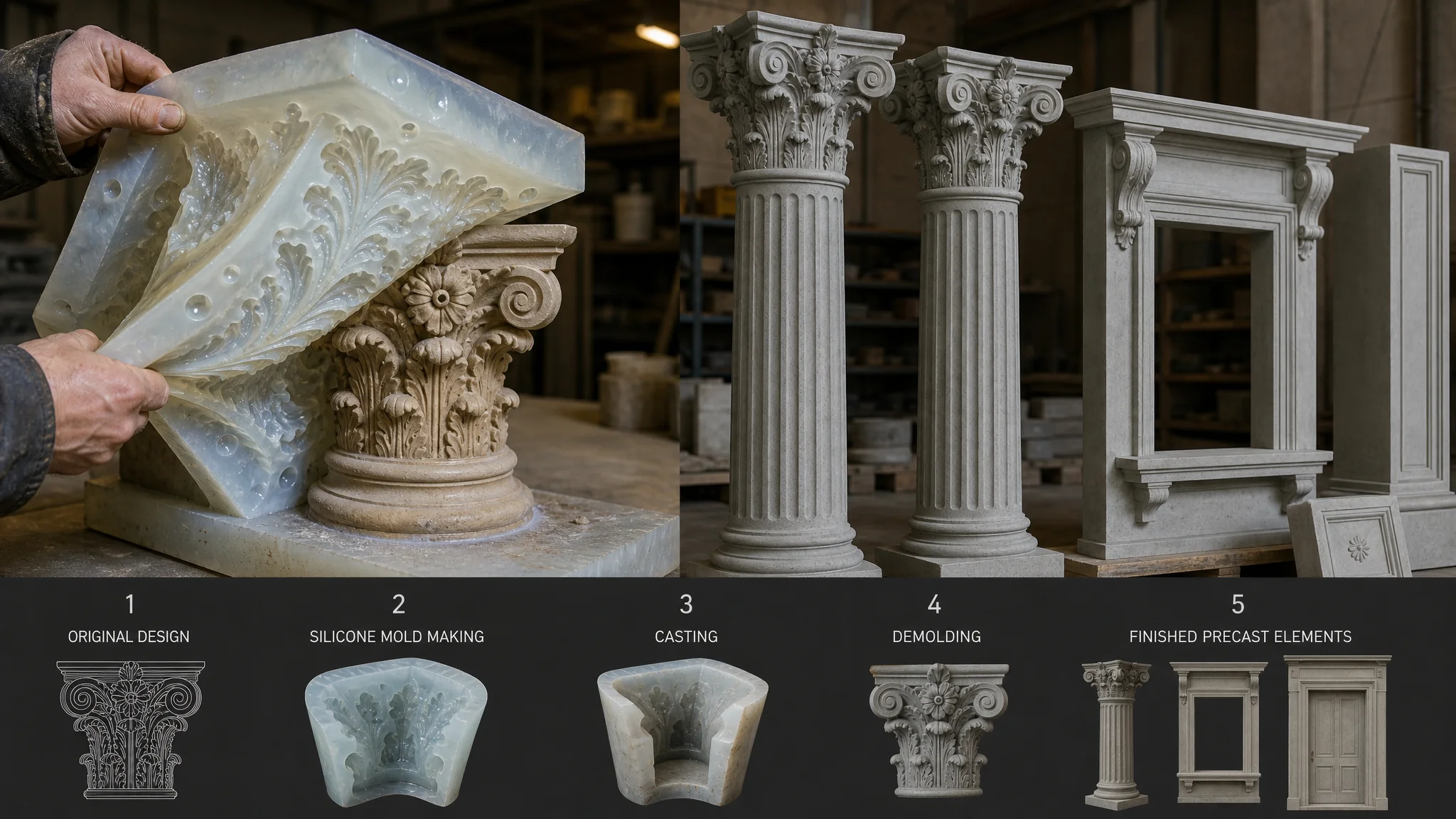

欧式构件模具怎么做出来的？窗套门套罗马柱从硅胶模到水泥预制

窗套、门套、罗马柱、檐线、山花，别墅外立面这一套东西，你肯定在小区门口见过。你有没想过它们是怎么来的？反正我第一次问出"欧式构件模具怎么做出来的"这个问题，是在一个朋友的构件厂里——他指着一排排灰白色的水泥构件跟我说，全是从模具里"长"出来的，模具才是这个厂的真家底。

我在厂里前后来回待了大半年，跟着翻过窗套模，也蹲在振动台边上记过数据。这篇就把整条工艺链从头捋一遍：母模怎么来、软模硬模怎么分工、水泥怎么浇、模具多久报废。放心，全是过过手的细节，不是网上的功能介绍搬运。

先把模具种类捋清楚：硅胶模、玻璃钢模、钢模、塑料底模各管一摊

一套欧式构件的模具体系是分工的：硅胶模管复杂花纹，玻璃钢模（FRP）管批量和形状稳定，钢模管大批量标准件，塑料底模管平板类构件的背面。不存在一种模具通吃所有构件，选错了就是事倍功半。

硅胶模是软模。邵氏硬度20度上下的模具硅胶，浇在母模上固化后，连0.3毫米的卷草纹细茬都能拓下来，脱模时整个模子能"掰"着变形取出倒扣的花纹——这是硬模做不到的。代价是寿命有限，后面细说。想做软模翻制的系统教程，可以看我之前写的硅橡胶模具的翻模工艺详解，从液态到固体硅胶讲得比这篇细。

玻璃钢模是硬模。手糊树脂加玻璃纤维，几层下来模具就有了刚性，不变形、耐水泥的碱性腐蚀，翻模几百次问题不大。我们厂檐线全部走玻璃钢模，一条1.8米的直线模从没在形状上出过岔子。缺点是复制花纹的精细度比硅胶差一档，深浮雕翻出来边角发圆。手糊法和真空导入的做法我写过一篇玻璃钢模具制作教程，这里不展开。

钢模属于重投入。Q235钢板焊接，一套门套钢模上万块，但一天出八模十模，摊到每件上反而最便宜——前提是你的订单量撑得起。塑料底模最便宜，ABS注塑的平底板模，几十到一两百块一块，做窗套的背板、线条的平面部分刚好，做复杂造型就别指望它了。

实际干活没有非此即彼。我们做一套带山花的门套，正面用硅胶模保住浮雕细节，外面套玻璃钢外壳定形，背面垫塑料底板——三种模具一套构件上同时出现，这在行里是常规操作，不是什么高招。

母模制作：一切花纹的源头在哪？

母模（也叫原模）就是构件的"标准答案"——一个尺寸和花纹都做到位的原型，后续所有模具都从它身上翻制。做法有三条路：木雕、石膏塑型、树脂雕刻。造型准不准全看母模，后面翻得再好也只是在"复印"它的误差。

木雕母模是老手艺。柚木或密度板雕一个窗套弧板原型，老师傅一刀一刀修，卷草纹的叶尖要圆润有劲，一根弧板刻两三天。贵，但修修补补方便，错了一刀补木粉再磨。石膏塑型便宜得多，适合罗马柱身这种回转体：石膏浇出柱身毛坯，上旋台车出圆柱面，再手工压出凹槽。我试过用美工刀在半干的石膏上刮柱槽，手一抖就是一道白痕，返工重来——石膏母模便宜，但你得接受慢。

树脂雕刻母模是厂里现在的主力。CNC雕铣机走一刀，环氧树脂或高密度板直接成型，我记过一台雕铣机刻一块带茛苕叶的门套面板：四小时二十分钟，叶脉深度误差不到0.2毫米，表面只需要人工细磨一遍就够开模。这个精度手工根本给不了，老实讲，母模这道工序机器已经把手工逼到只剩"修"和"磨"了。有些做雕塑件的朋友也用类似思路翻母模，石膏像的硅胶开模记录那篇写得更细。

母模做完别急着开模。砂纸从240目磨到800目，再打蜡抛光——母模表面有多光，硅胶模就有多光，浇出来的构件表面就有多光。我见过省掉打磨的厂，翻出来的窗套表面雾蒙蒙的，客户上手一摸就摇头。打磨这两个小时，值。

硅胶模怎么翻出来的？我全程跟做了一套窗套模

硅胶模的翻制流程是：母模喷脱模剂→硅胶加固化剂调匀→第一遍薄涂抽真空→分批浇注或逐层涂刷→埋定位销→固化后开模。做对每一步，花纹还原度能到九成以上；哪一步省了，废的是整张模。

那次跟做窗套模，我印象最深的是头一遍薄涂。师傅用硬毛刷把调好的硅胶往母模花纹上"怼"，赶着气泡走，一层大概两毫米厚。这遍最要命——花纹沟壑里的气泡赶不干净，固化后就是麻点，浇出来的窗套跟长了痘一样。讲究点的厂这遍要上真空机，负压0.09兆帕左右，看着硅胶里的气泡咕嘟咕嘟浮上来破掉，整个过程几分钟。没有真空机的土办法：涂完一遍静置两分钟再刷第二遍，气泡能少一大截。真赶时间的翻模操作，硅胶模具DIY翻模教程里有图解步骤。

总厚度做到八到十毫米就够了，厚了纯属浪费硅胶——模具硅胶一公斤四五十块，一张窗套模光材料就要两百多。固化看天气：夏天25度以上，四五个小时能开模；冬天10度以下，不加温的话一夜都软塌塌的。厂里冬天的土办法是拿碘钨灯对着烤，两米开外，别烤过头把硅胶烤脆了。

软模外面必须加玻璃钢外壳，不然浇水泥时硅胶自己就撑变形了。硅胶和外壳之间要埋定位销——就是几颗小凸点，合模时对得上，构件才不会错位。我翻车最狠的一次就错在这：省了定位销，浇出来的门套线左右错位四毫米，整根报废。那天下午我盯着废件站了半天，从此定位销这步再没省过。

水泥预制成型：浇筑、振动、养护、脱模，一步都糊弄不得

水泥预制四步走：脱模剂刷匀→浇筑分层→振动排气→覆盖养护后脱模。任何一步偷懒，出来的构件要么粘模缺角，要么表面气孔密布，要么强度不够一搬就裂。

先说脱模剂，这是粘模不粘模的分界线。硅胶模用中性脱模剂就行，凡士林兑机油的老配方也有人用，便宜，但夏天容易流挂积在花纹沟里，浇出来纹路发糊。我们后来换成专用水性脱模剂，一桶一百出头能刷几百模，稀释比例按1比3，比油性的划算还干净。玻璃钢模和钢模必用油性或蜡质脱模剂，模面打蜡再擦亮，一年下来模具表面能多撑不少翻次。

浇筑配比我记在手机里快两年了：42.5快硬水泥、水灰比0.38到0.40、砂子中砂过2.5毫米筛、灰砂比1比2，想要构件表面更细腻就掺一成左右的白石子粉。窗套这种薄壁件分层浇，一层不超过三厘米，边浇边用振动棒或者直接把整个模子搬上振动台振。振多久？我实测下来一张窗套模在振动台上90秒左右，表面泛浆、大气泡基本消失就够了；振过头了水泥离析，表层全是灰浆骨料全沉底，构件强度反着掉。振动台的做法在水泥模具制作的完整实录里写得更系统，配了排产节奏的算法。

养护是最反直觉的一环。水泥浇完不是越早脱模越好——静置覆盖，夏天四五个小时初凝上强度，满24小时再脱模才稳；冬天没有养护房的话，48小时起步，还得盖毛毡保湿。夏天正午暴晒是大忌，构件表面水分蒸发太快，干缩裂纹一道一道。我们厂的规矩：浇筑完的模子一律进阴棚，盖一层无纺布洒水。慢是慢了点，但你算算一根报废罗马柱的料钱加人工，还是等等划算。

脱模动作也有讲究。硅胶模从边角慢慢掀，听见"嘶"一声局部粘连就是脱模剂没刷到位；玻璃钢模先松卡扣再起模，硬撬一下，模边崩一个口，这条模的寿命就开始倒数。脱出来的构件检查六个面：花纹完整度、边角有无缺棱、背面平整度，有一项不达标就得回头查工序。

模具能用多少次？寿命账得这么算

实测寿命排序：塑料底模两三百次起步但只做平面件；硅胶模几十次到一百多次，花纹越复杂越短命；玻璃钢模三百到五百次；钢模上千次还有找。但直接比次数没意义，得算"每件摊多少模具成本"再选。

硅胶模的寿命弹性大得离谱。同一批硅胶翻的两张窗套模，一张浇了四十次花纹就开始糊边，另一张浇了一百三十次还挺利索——差别就在脱模剂刷得匀不匀、掀模手黑不黑、水泥有没有过筛。水泥里混一粒没筛干净的小石子，浇一次就能在花纹上犁出一道划痕，这模基本就废了一半。我的建议是按八十次做寿命预算，超出算赚的。硅胶老化前有征兆：模面发哑、撕口边缘起细裂纹，看见了就赶紧备新模，别等浇出废件才反应。

玻璃钢模的账最好算。一张1.8米檐线模连工带料一千五左右，按保守三百次寿命摊下来，一根构件的模具成本五毛钱，跟硅胶模摊两块多比，差出四倍。量越大这个差距越吓人，这就是为什么构件厂做线条清一色玻璃钢模。罗马柱整柱模具的选择逻辑不太一样，柱类要考虑分瓣结构和体量，罗马柱模具的全品类拆解那篇讲得透，这里不抢它的活。

说回大盘子。欧式构件属于建筑预制构件这个细分，中国模具工业协会的数据显示2024年国内模具行业总营收超过3400亿元，建筑构件模具是里面稳稳的一块，口径可以去中国模具工业协会官网核对。这个细分看着土，翻新和旧改的市场撑着，日子比很多炫技的模具品类滋润。预制成型工艺的原理性内容，维基百科的预制混凝土条目写得比较中立，想补背景知识的可以翻翻。

罗马柱的柱头柱础，为什么是模具难度天花板？

柱身是回转体，一体模能脱；柱头柱础是立体浮雕，必须分瓣翻模——把硅胶模切成三到六瓣，浇完水泥逐瓣拆开取出构件。分瓣线藏得好不好，直接决定成品要不要人工修补。

柱头那圈茛苕叶，一片叶子压着一片叶子，叶尖全是倒扣。一整张模套上去，浇完根本脱不出来，所以只能分瓣。我们翻的是四瓣结构，每瓣之间用定位销对位，瓣与瓣的接缝顺着叶子的阴影走——这手艺全在老师傅脑子里，缝切在亮面上，成品修都修不回来。分瓣模浇柱头的废品率我记过一笔：头一个月12%，师傅调整分瓣位置和浇注口之后压到4%以内。这一行没什么黑科技，全靠一次次修出来。

顺带一提，罗马柱的三种经典柱式（多立克、爱奥尼、科林斯）花纹复杂度差别很大，科林斯柱头的茛苕叶是最难翻的。想认柱式的，维基百科古典主义建筑条目里有清楚的图版对照。认柱式不只是装点门面——你连构件名字都叫得出，跟客户谈单的时候专业度完全是两个气场。

常见问题

硅胶模和玻璃钢模做窗套门套，到底选哪个？

我的答案很直接：订单两百件以内、花纹讲究的，硅胶模，一张模两百到五百块，做废了也不心疼；长期走量的，硅胶翻花纹加玻璃钢外壳的复合模。纯玻璃钢模做窗套我不推荐，浮雕边角发圆，高档项目验收过不了关。

硅胶模浇了几十次花纹糊了还能修吗？

能修，但只限轻度发糊。拿硅橡胶修补剂补划痕和小缺角，固化后用刀片修型，能再撑一二十次。要是整片花纹塌了、模面大面积发哑，别修了，直接翻新模——修补的工时费算下来比新模贵，这笔账很多老师傅都懒得算。

水泥预制件表面气孔多，是模具问题还是配比问题？

八成是振动没到位，两成是水灰比高了。先加振动时间，从60秒加到90秒试试，大部分气孔问题就解决了；还不见好，把水灰比往0.38压。模具本身背不了这个锅，除非模面磨损失光，那个另说。

没有真空机，硅胶模翻制怎么减少气泡？

土办法有三招：第一遍薄涂改用点戳的手法往上怼硅胶，别横着刷；硅胶粘度选低的，流动性好气泡自己能浮出来；实在不行买台二手真空机，五六百块，翻两三张模就把钱省回来了。这笔投入别抠。

欧式构件模具可以自己开还是找厂家定做？

看你会不会翻模。有手艺基础的自己开硅胶模完全可行，材料成本是外购的一半不到；玻璃钢模和钢模建议外发，手糊玻璃钢的粉尘和树脂味道，家里阳台真干不了。找厂家定做的门道，我在预制构件那篇里写过验厂要点，搜一下就有。

写到这，欧式构件模具这条链子算是从头到尾过了一遍。要是让我只留一句话：把钱花在母模和脱模剂上，别花在模具数量上——母模准了，后面翻十套模都对；脱模剂到位了，模具寿命凭空多三成。这是我在振动台边上站出来的体会。

觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
