模具研发做什么？从结构评审到工艺优化的岗位

很多人以为模具研发就是坐在电脑前画图的，我在模具厂里泡了几年才明白：画图只占一半，另一半的活儿在会议室和注塑机旁边。一套模能不能按时交、会不会反复改，研发岗就是那个兜底的人。

拿一套咖啡机水箱模当例子。产品工程师丢过来一张外观图，说下个月要试模。研发先做的不是画图，是评审：这个件有没有倒扣、壁厚均不均匀、拔模够不够、四个卡扣往哪个方向脱。评审发现水箱颈部有 0.8 毫米的倒扣，得靠斜顶脱，产品工程师还以为直接顶出来就行。这种事在会议室里聊十分钟，比试模之后改模省两个月。

结构评审到底在审什么？

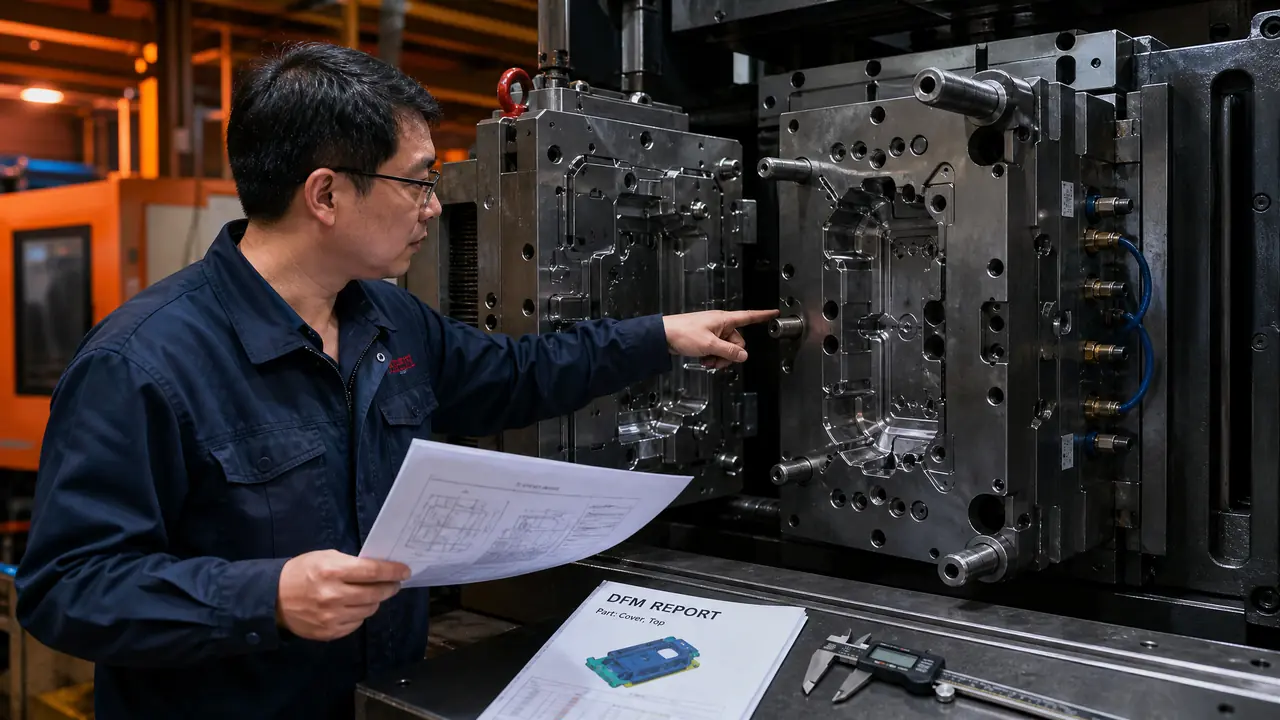

结构评审是把产品图的倒扣、壁厚、拔模角逐条过一遍，判断能不能开模、要花多少钱多少天。这一步拦下来的每一处问题，都是后面真金白银的改模费。评审通常以 DFM 报告的形式落到纸面，十几二十页，从分型线一路写到顶针排布，评审会一开就是两小时。

审的清单其实就几大块：能不能出模（倒扣、拔模、壁厚），怎么进胶（浇口位置和形式），怎么顶出，水路怎么布。做消费品注塑模，ABS、PC 这类料的拔模角一般放 0.5 到 1 度，外观面带蚀纹的还得加，因为蚀纹会咬住产品。我们评一个带皮纹的面壳，产品工程师给了 0.5 度，最后加到 1.5 度才敢动手。

吵得最凶的永远是分型线。分在 R 角上还是分在侧壁上，外观件上一条线就是一片客诉。我印象最深的一次，是一个电源外壳的卡扣方向没人多问一句，都默认能滑块抽芯，结果客户不接受外观上的滑块夹线痕迹，整套模开到一半推倒重来，白白搭进去二十多天。碰到倒扣要上斜顶、滑块这些机构，各部分怎么配合运转，可以先翻翻这篇建立立体概念，开会时站得更稳：模具结构图解：九个组成部分的详细拆解与作用说明。

评审通过后：拆分模、定钢料、排结构

评审通过后研发开始拆 3D 分模、排 2D 结构、定钢料和水路，中型注塑模这一段普遍要走三十天上下。急也没用，结构上改一处，下面牵动一串加工工序。

分模是重头戏。型腔面、型芯面、碰穿面一块一块拆，一个面壳模拆下来，补面能做上百个。钢料在评审阶段就该定：普通量产模型腔常用 718H 或 P20，要做透明件、要抛镜面的得换 2083；斜顶、顶针这类滑动件多用 SKD61 加氮化处理，不然容易拉伤咬死。从产品图到试模交付中间还有哪些环节，这篇写得比我细：塑胶模具开模流程：从产品图纸到试模交付的全套步骤。

水路间距一般按 30 到 45 毫米走，离型腔面 12 到 15 毫米。太近容易爆裂漏水，太远又冷不下来。结构复杂的件还会跑一轮模流分析，看进胶平不平衡、困气在哪、熔接线会不会落在受力位。报告别迷信，我见过模拟说没问题的位置，T0 那天熔接线亮得像刀刻。

试模之后研发还管什么？

T0 试模只是起点，研发要盯着调保压、冷却、顶出参数，量收缩率改尺寸，直到全尺寸合格才算交差。这一段叫工艺优化，最磨人，也最见功力。

我守过一次水箱模的 T0，晚上十一点，车间三台机还在跑。第一模出来，水口一掰就看到侧壁缩痕。保压从 55bar 提到 70bar，缩痕压下去了，分型面又起了一点飞边，锁模力再往上补。参数就是这么来回磨出来的，急不来。

收缩率按 ABS 的 0.5% 放，T1 实测大件长边缩了 0.54%，型腔长边铣掉一点再省模抛光，又搭进去一个礼拜。冷却也是大头：原来水路间距 45 毫米，周期 32 秒；把水路加密到 30 毫米，模温机烧到 80℃，周期压到 26 秒。一天两万模次的产线，省下的 6 秒就是三个多小时。从评审到 T2 全尺寸合格，这套模前前后后走了四十五天左右，算顺利的。

研发岗和设计岗到底差在哪

小厂里研发和设计常是一个人，大厂才拆开：设计只管出图，研发管评审、模流、试模整改和对接客户。软件只是笔，审结构的眼光才是这碗饭的底。

小厂三五个人，画图、跟试模、陪客户开会全包；大厂分工细，设计出图，研发做评审和整改，还要直面客户的研发工程师吵技术条件。新人别把软件练熟就以为稳了，UG 三个月能上手，结构判断得靠项目堆。我们组的新人前半年基本在抄图，把别人做过的斜顶、滑块、二次顶出抄一遍，再自己上。

回到开头那套水箱模。评审多问的十分钟、T0 那晚来回调的保压、量出来的 0.04% 收缩差，拼起来就是模具研发这个岗位的日常。你要找研发团队合作，别光问价格和交期，先要一份 DFM 报告看厚度；你想入这行，就从看懂一张产品图的拔模角开始。

常见问题

模具研发要学哪些软件？

UG（NX）是主流，SolidWorks 和 AutoCAD 也常见，出 2D 加工图离不开 CAD。软件三到六个月能上手，难的是结构判断，得跟着项目一遍遍磨出来。

模具研发工资大概什么水平？

地区差别大。长三角、珠三角做满三五年的，月薪普遍在万元上下，能独立带项目、压得住客户的还能再往上走。这是我在圈子里听来和见到的行情，供个参考。

产品图没拔模角，研发能自己加上吗？

非外观面一般可以，外观面和配合面必须先跟客户确认。我们踩过一次坑，擅自把拔模加多了，装配以后上下壳之间漏光，客诉直接找上门。

模流分析能代替试模吗？

代替不了。拿它看趋势、比方案有用，绝对值别太当真。材料牌号、机台状态、水温波动都会让实际结果偏出去，最后还得机器说了算。
