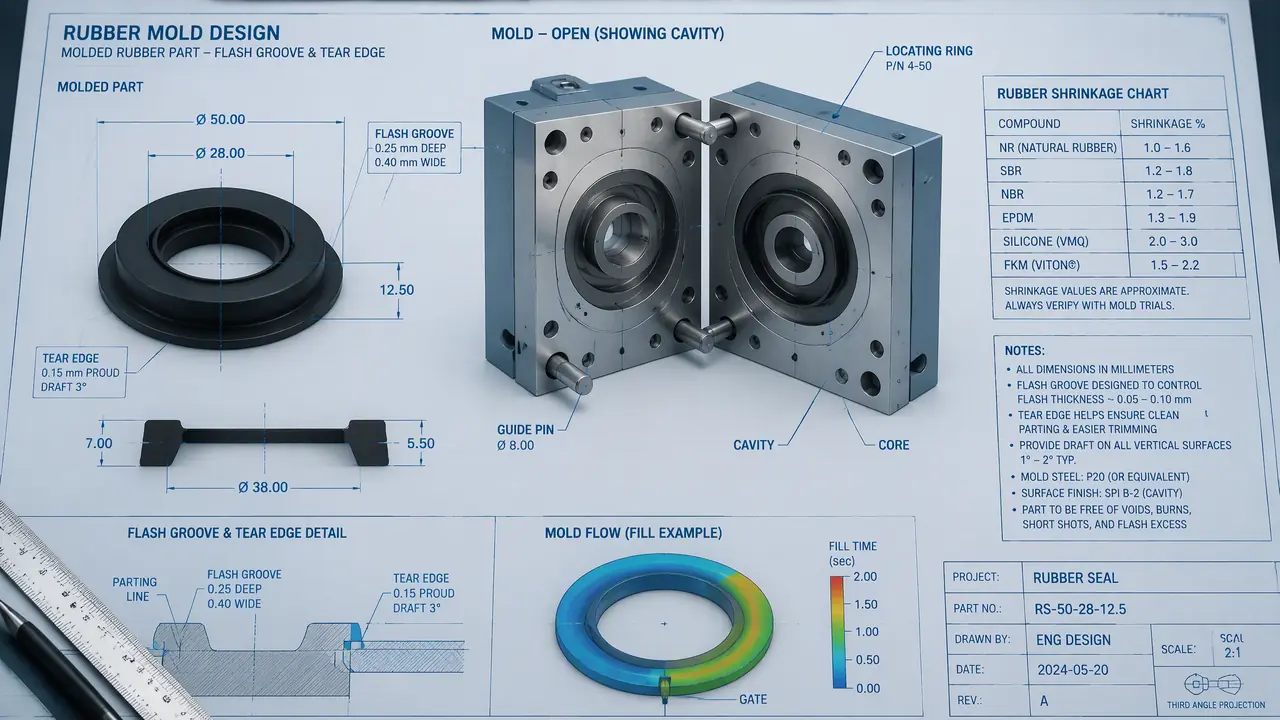

橡胶模具设计怎么做才少返工？收缩率余胶槽撕边分型一次讲清
这事儿得拆开说：橡胶模具设计的成败，七成压在收缩率、余胶槽、撕边线和分型面这四件事上，腔体画得再漂亮也救不回收缩率放偏。先定胶料和缩水，再定分型和撕边，最后才落腔体尺寸，按这个顺序走，T1试模一次过的把握才大。
上个月一套氟橡胶骨架油封模T1试模，油封外径大了将近半毫米，装进座孔用手一压就松，客户当场把两筐试制品退了回来。查来查去，毛病出在收缩率上——设计照手册取了2.0%，这批胶掺了65份碳酸钙，实际收缩只有1.3%。橡胶模具设计这活儿，难点从来不在画腔，而在动笔之前那几笔：胶料缩水放多少、分型面落哪儿、余胶槽开多大、撕边留不留刃口。这几笔定对了，试模基本一遍过；定错了，改模费三千五千起步，交期还得顺延半个月。
我在橡胶模厂做了十几年钳工，后来转管设计，见得最多的返工单就这四种原因。写这篇是把一线的经验账摊开，你可以对着自己的图纸逐条核。
收缩率放不准，腔体画得再准也白搭
橡胶模具型腔尺寸等于产品尺寸乘一加收缩率，常见胶料缩水在1.2%到3.5%之间浮动，取值要照实测，放偏半个百分点产品就差一圈。跟裁缝放缝头一个道理，缝头放错，剪子再快也白剪。
给个我自己攒的经验区间，注意这是模压成型的数，注压和压延制品要另算：
| 胶料 | 硬度（邵氏A） | 收缩率经验区间 |
|---|---|---|
| 天然胶 | 40-50 | 1.8%-2.4% |
| 丁腈胶 | 60-75 | 1.3%-1.8% |
| 三元乙丙 | 50-70 | 1.6%-2.6% |
| 氟橡胶 | 70-80 | 2.8%-3.5% |
| 硅橡胶 | 40-70 | 2.5%-3.2% |
浮动为什么这么大？填料说了算。含胶率高的软胶缩得凶，掺了炭黑、碳酸钙的硬胶反而收得少，同一副模换一家胶厂的料，缩水都可能差出零点三。老实讲，新手最容易犯的错就是拿着网上查的一个数走天下，填料配比根本没问。我的土办法是：新胶料先开一副单腔试缩模，或者干脆在正式模上只做一腔，T1量完实测再修其余腔体，多花五天，省下整副模返工。还有个细节，胶料存放时间和返炼次数都会让收缩漂移，批量生产前留样封存，出问题才有得对质。
余胶槽和撕边线，定的是修边工费
余胶槽开在分型面上距型腔2到3毫米、深0.3到0.8毫米，收容余胶兼排气；撕边线把飞边做薄到0.1毫米内，出来直接手撕。两样配好了，一件产品能省一道修边工序。
硫化是按重量下料的，必然多给一点，多的胶没地方去就往分型缝里挤，飞边又厚又硬。余胶槽就是给余料修的"下水道"，槽开得太小，飞边厚得锉刀都费劲；开得太远太大，腔内压力不足容易缺胶。宽度2到4毫米、深度0.3到0.8毫米、离型腔2到3毫米，这是我常用的取值，胶料流动性差就往近里挪。
再说撕边。撕边模在分型面上做一圈薄刃，刃口高0.05到0.1毫米，硫化出来捏着飞边一撕就掉，省掉整个修边工序。这个坑我踩过：早年图省事把O型圈的分型做了个曲面，撕边刃口根本不在一个回转面上，出来一圈飞边有的撕得动有的撕不动，最后还是全发外厂冷冻去边，每千件多掏十二块。切边适合外观要求高、产量小的件；撕边适合O型圈、垫片这类断面规则的量产件，一次性把模具做对，后面每件都省工钱，分型与刃口的加工门道可以看这篇橡胶模具加工怎么分型？飞边与撕边。
| 对比项 | 撕边（自撕式） | 切边（后加工） |
|---|---|---|
| 模具造价 | 贵一成到两成 | 便宜 |
| 修边成本 | 几乎为零 | 每千件8-15元 |
| 外观 | 残留一点撕痕 | 切口平整 |
| 适用 | 规则断面量产件 | 异形件、外观件 |
分型面落在哪儿，飞边就长在哪儿
分型面要落在产品允许留飞边又便于排气撕边的位置，密封工作面绝不能过线，O型圈常取45度斜分型把飞边赶到非密封面上。飞边长在哪是分型定的，修不修得掉才是关键。
橡胶件最怕的不是飞边，是飞边长错了地方。O型圈的密封靠那圈圆弧面，飞边要是正好压在弧面上，修掉也有痕，装上就渗漏。所以O型圈模常用45度分型，让分型线斜着切过断面，飞边落在非工作区，撕掉之后不影响密封。骨架油封同理，唇口是命根子，分型必须避开唇口，哪怕模具结构复杂一倍。
排气也别忘了。橡胶硫化时腔内的气和没反应的低分子物要往外走，分型面上开0.03到0.05毫米深的排气槽，或者直接让余胶槽兼职排气，困气的位置轻则缺胶重则气泡。困气高发在骨架件的胶位末梢，图纸阶段就该把排气点标出来，别指望试模时现想。对了说句跑题的，不少同行的分型面做得挺讲究，启模撬口倒忘了留，模温一百七八十度的时候两个人拿撬棍撬半天，模口全撬花了，这种亏不该吃。
模压之外还有注压结构，多腔模靠流道均衡，O型圈模一模做64腔很常见，这时分型、撕边、流道三样得一起排，腔数翻倍难度不止翻倍。注压模还要多算一样胶料在流道里的温升，浇口开小了填充不满，开大了清理费劲，这套账得跟硫化工艺的人坐在一张桌子上算。
回到开头那套油封模：型腔车小、收缩率按1.3%修正，二修后试模合格，前后搭进去两周和四千块改模费。橡胶模具设计说到底是一门先算账再画图的活儿，收缩率问胶厂要实测值，余胶槽和撕边按产量定，分型面护住工作面，下单前把这几条核一遍，改模的钱多半能省下来。
常见问题
橡胶模具一般用什么钢材？
模压模常用P20、718H预硬钢，产量大或者做氟橡胶这类腐蚀性料就上S136再镀硬铬；小批量便宜货也有用45号钢调质的，寿命差一大截。腔面硬度做到HRC50上下，撕边刃口位置单独淬硬一点。
一副橡胶模开多少腔合算？
看日产量和硫化机台面。200吨平板硫化机做直径30的O型圈，开64腔一天三班能出五六千件；接散单的小厂开16腔甚至8腔更灵活。腔数多，撕边刃口全要在一个水平面上，装模找平的功夫也得跟上。
撕边撕不干净是什么原因？
三个方向查：余胶槽离型腔太远或太浅导致飞边偏厚；刃口磨损或合模面压伤导致薄刃失效；再就是硫化温度低了胶料偏硬不好撕。刃口磨损用油石顺着一个方向修，别乱锉。
硅橡胶模具和普通橡胶模设计上一样吗？
不一样。硅橡胶收缩率普遍大半个百分点，流动性好飞边更薄，余胶槽可以开小些；加成型硅橡胶还能做无飞边的冷流道结构，模具造价翻着涨。
橡胶模具寿命一般多少模次？
P20类的模压模正常用五六万模次，镀硬铬或氮化处理后能到八万到十万，氟橡胶料硫化剂腐蚀性强要打个七折。到寿命的标志是飞边变厚、尺寸漂移，修一次还能再撑两成。
