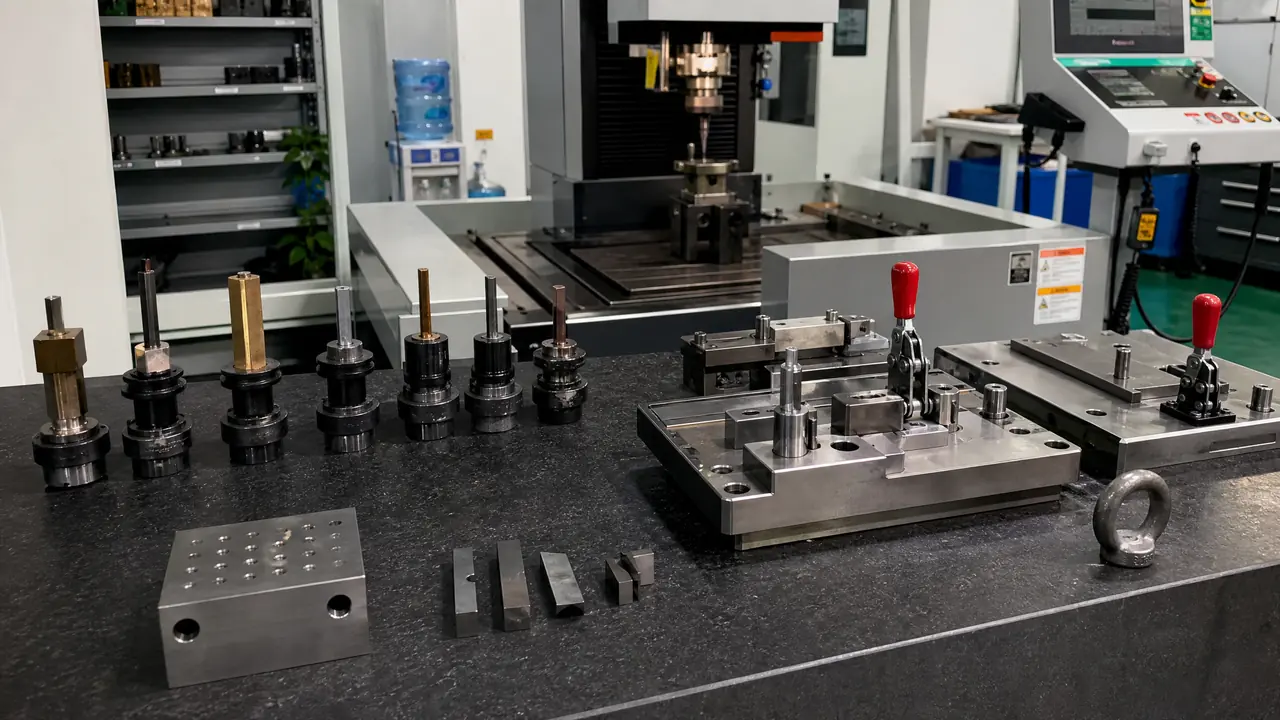

模具工装夹具怎么配才不白花钱？模房治具与定位工装的实战账
这事儿得拆开说：模具工装夹具不是机加工车间那套万能虎钳加压板，它管的是同一块模仁钢过七八道工序都回到同一个基准，电极治具、定位块、基准角全是干这个的。一套工装几千到两三万，省下的返工钱两三个月就回本，做哪一档、先做哪一样，看完这笔账再定。
模具工装夹具跟机加工车间那套虎钳压板是两码事，这是我出师接手电极组和工装之后才咂摸明白的。上个月新来的学徒问我，卡盘把钢料夹得死死的，为什么还要再花两万块上治具？我没直接答，把三年前翻车的一套模讲给他听，讲完他自己把话接上了。
那年一套空气炸锅面壳模的模芯，S136的料，锯床刚下完料。师傅让我在毛坯角上多铣四个工艺耳留出来，我嫌费事：卡盘夹着直接干不就完了。他没接话，扔下一句，淬完火你再找找看基准。热处理回来一量，整块料弓了0.12毫米，那四个工艺耳成了全厂唯一能把基准重新磨出来的抓手，救回一块八千多的钢料。
模房的工装夹具，买的从来不是夹紧，是每一次装夹都能回到同一个位置的底气。这笔账，一段段算。
模房的工装夹具跟机加工车间不是一回事
机加工夹具管把一批活夹紧夹稳，模具工装夹具管同一块钢过七八道工序都回到同一个基准，差就差在重复定位这一丝上。模具是单件流，这份区别就是根。
机加工车间一副夹具配一批零件，批量越大越划算；模房反过来，一副模就一个件，从下料、开粗、热处理、磨基准、精铣、放电到抛光装配，七八道工序七八次装夹，每换一道就多一次误差的机会。基准角就是在模仁角上铣出的一个斜角，全厂所有工序都认它，跟裁缝量尺寸一个道理，软尺起头的地方换了，量十次出十个数。
基准角之外还有三样常做的：工艺耳给磨床抓持留量，定位块卡CNC工作台，检具管成品比对。分工细的厂把零点定位也配上，五轴和高速铣装一套，换机台不用重新分中。定位跟夹紧是两个动作，谁管谁、怎么分，这篇讲得直白：模具和夹具有什么区别？定位紧固两种工装的分工。
这个坑我踩过。粗加工完等热处理那几天，一个帮工拿油石把基准角的毛刺修得太狠，硬生生刮掉一丝半。放电的时候X轴分中差了0.015，两根深骨位整体偏了，补焊抛光多赔进去四天。打那以后我们车间小黑板上常年一句话：基准角不许动，动之前先过问。
基准这东西，看不见摸不着。
电极治具是模房里最值钱的一套工装
电极快换值钱在机下装夹机上就换，重复定位精度做到正负0.005毫米以内，几十支电极不用一支支上机分中。火花机的机时就是这么省出来的。
一套中型注塑模，电极三五十支算平常，粗打精打两套备下来，八十支也有过。老办法一支支装上机、碰数分中，一支吃掉十几分钟，八十支就是大半天。上了快换系统，电极在钳工台上装进卡盘，机上插上就打，火花机一天能多干八个钟头的活，按一小时六十块的机时算，一个月省出来的就够本。
| 体系 | 重复定位精度 | 一套投入 | 我给它排的活 |
|---|---|---|---|
| EROWA | ±0.002毫米 | 卡盘八百到一千二一个 | 精密位、窄骨位、薄筋 |
| 3R | ±0.002毫米上下 | 跟EROWA咬得很紧 | 看厂里哪套先入门就配齐哪套 |
| 国产快换 | ±0.01毫米左右 | 两三百一个卡盘 | 开粗电极、大水口位 |
我的站队很明确：做精密模就上EROWA或者3R其中一个，一步到位别混用；开粗电极配国产的，磨损了换新不心疼。最贵的用法是国产进口混着插，接口公差吃掉的全是放电位的精度。
老实讲，国产卡盘还有一笔账要摆在明处。我们用过一批，半年后锁紧面磨损，实测重复定位掉到0.03，一套连接器模的筋位深度差了0.02，返修赔进去三天。打那起定成规矩：国产卡盘半年一检，超了0.01直接退役，降级去干开粗。
热处理之后，基准是磨出来的不是找出来的
模仁淬完火弓0.05到0.15毫米不稀奇，别上机床硬找正，先用磨床把基准面和基准角磨回来，换的是后面工序不用再找正。顺序反了，机台越精亏得越多。
磨基准有专门的工装：导磁块的平行垫铁、磨基准角的角度治具，料往上一吸，一遍到位。精磨完上CNC，测头扫一圈基准角，坐标自动回来；没有测头的老机台，就靠分中棒加基准角，慢一点，一样准。开篇那套弓了0.12的模芯，就是靠四个工艺耳在磨床上把基准找了回来，后面的精铣一点没受影响。
对了，跑题说一句，我们车间还有个土规矩：热处理回来的料先在料架上晾到室温再上磨床，冬天格外要等。有一回赶活，料还带着温就磨，磨完搁一夜又缩回去半丝，基准白白磨偏了。扯回来。
工艺耳用完别急着锯。装配、返修、二修的时候它还是抓持位，等模具全验收完了再清掉，锯掉的地方按图纸非重要面留量处理。这是师傅当年骂我最凶的一条，现在我也拿它骂学徒。
装配和试模用的定位工装，省的是返工钱
装配段最有用的是定位键和镶件治具，一个锁死上下模的相对位置，一个把每块镶件预配一遍，飞边错位装模前就拦下来。试模一次几千块，能省一道是一道。
一百吨的研配压机把上下模合上，红丹一研，贴合到没到八成，定位块一量就知道哪里悬空。镶件治具是我后来才服气的东西：一套模十几块镶件，拿治具在台下预压，间隙卡在0.01到0.02之间，超了的当场修。上个月一套破壁机外壳模，六块枕位镶件预配出两处超差，装模前修掉，T1试模飞边只有一处，客户当场点了头。试模一次三千到五千，省一轮就是一个整数。
间隙和平行度该卡多少，那篇装配技术要求写得比我全：模具装配技术要求有哪些？间隙、平行度与配合公差要点。我补一句实操：定位键别配太紧，装进去要能推得动，敲进去的键下次拆就是灾难。
工装做完还有最后一步，刻字编号、入台账、进专柜。混用是这个环节最大的敌人，两套看着一样的治具差0.01，谁也用眼睛分不出来。
现在那本夹具图册还在我工具柜顶上，折角那页翻得起了毛边。工装夹具这东西，做的时候人人嫌它费钱费工，翻一回模才知道它最便宜。要下手的话，先把基准和电极治具这套立起来，装配段的治具可以慢慢补，账要一笔一笔算。
常见问题
工装夹具和治具到底怎么区分？
车间里的口头分法：夹具重夹紧，治具重定位和检测。模房说治具，多半指电极卡盘、检具这类；说夹具，多半指压板虎钳。不少厂混着叫，不用抠字眼，看它干的活就行。
小模房两三台机，有必要上零点定位系统吗？
看活源。外协调多、机台来回换的厂，上了就回本；活全在一台机上从头跟到尾的，基准角加工艺台就够用。我的建议是先把磨基准和电极治具补齐，零点系统往后排。
电极卡盘买了杂牌的，以后能换回EROWA吗？
能换，但过渡件贵，两套接口不通用。要么一步到位，要么杂牌明确分机台使用，别一床两头混插，精度和钱两头亏。
基准角一般做多大才够用？
中型模仁我惯用C5的角，深3毫米上下。太小了搬运磕一下就没了，太大浪费料。关键是全厂统一、图纸标清，谁来加工都不会做错。
