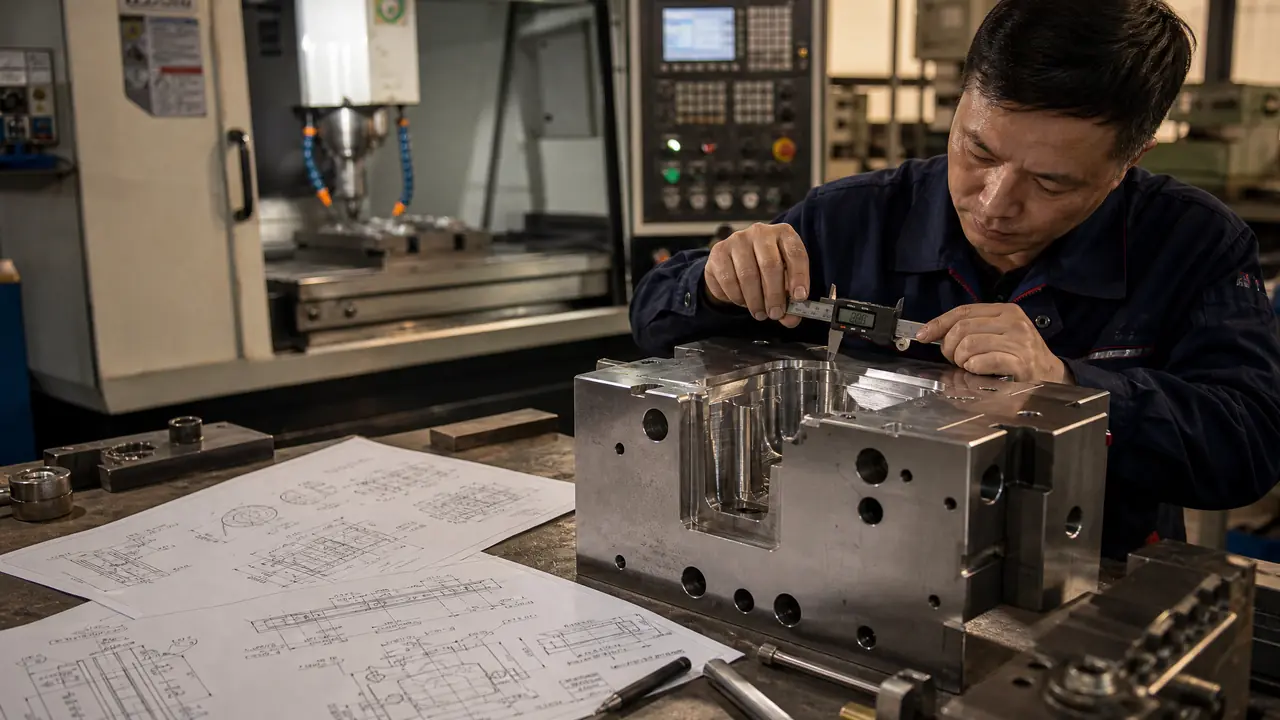

模具加工图纸怎么出怎么核？公差基准工艺卡一张清单过完
我的判断是：模具加工图纸画出来只算半成品，核对过关才敢下机台。出图四步，拆零件、放缩水、标公差、编工艺卡，每一步都有自己的核对门道，这篇按车间接图的真实顺序给你捋清楚。
上周三早上，设计部把一套充电器外壳模的加工图纸丢进车间群，我开机前扫了一眼，型腔尺寸没放缩水，一个电话打回去让人重出。模具加工图纸这东西，画出来只算半成品，核对过关才算数。
说实话，图纸上省十分钟，车间里赔三天。那套外壳模要没拦住，160吨机台上铣到一半才发现尺寸对不上，S136的模芯料一块八千多，重买重装，交期至少往后挪六天。
车间里真正的图纸关口就三道：出图的四步有没有走全，公差是不是分级标的，基准和工艺卡跟机台对没对上。这三道把住，图纸才配叫"可以干活"的图。
要提醒一句，出图这活儿别全指望设计。设计管得了结构对不对，管不了你车间哪台机精度剩多少、哪把刀最长只能到多深。图纸往车间走一趟，中途丢的信息，得靠接图的人一路捡回来。
一套模具加工图纸是怎么出出来的
设计部出图分四步：先拆零件定结构，再放缩水定尺寸，然后标公差和粗糙度，最后编工艺卡排工序，缺一步都下不得机台。这四步看着是坐办公室的活，实际每一步都在跟车间和成本打交道。
第一步拆零件。3D分模做完，分型面、行位、斜顶都定下来，整套模拆成模架、模芯、镶件、电极一堆零件，谁先加工谁后加工，心里得有数。第二步放缩水，PP放1.5%，ABS放0.5%，PC在0.6%上下浮动。缩水放错是根子上的错，模具做得再准，产品照样超差，返修都没处下手。
第三步才是把尺寸、公差、粗糙度标到二维零件图上，电极图和排位图跟着一起出。第四步编工艺卡，把每块料的工序排成一条线。我在车间定过一条死规矩：改一次图，版本号升一位，旧图当场收回作废，桌面不许压着两个版本的图。
这条规矩是被学费教出来的。早年在别的厂，设计改到第三版，车间桌上还压着第一版，镶件槽照旧版铣完，料直接报废。八千块钱，买回来全厂对版本号这件事的敬畏。
还有个土办法留给带图的人：图到手别急着排产，先花五分钟只看三样——缩水、版本号、基准字母，看完再动刀。五分钟换五天，这笔账怎么算都划算。
公差怎么定档：卡死的和能放的分开标
公差分级标：型腔和配合孔位卡±0.02毫米，板件轮廓放±0.05，不配合面放±0.1，一把尺标到底，机台和钳工都遭罪。档位分清楚，机台干活才有松有紧。
拿我常做的中小型注塑模芯举例，各部位大概这么分：
| 部位 | 常用公差 | 为什么这么定 |
|---|---|---|
| 型腔型芯成型尺寸 | ±0.02毫米 | 直接决定产品尺寸，还得给修模留一手 |
| 导柱孔、顶针孔位 | ±0.02毫米 | 孔位偏了，装配全靠钳工修，费工 |
| 深腔深度 | +0.05/0 | 往深里放，留的是抛光和修模的量 |
| 板件外形轮廓 | ±0.05毫米 | 不影响成型，够用就行 |
| 非配合非外观面 | ±0.1毫米或自由公差 | 标严了纯属多花钱 |
这个坑我踩过。刚自己带图那两年怕出错，全图统一标±0.01，机台师傅磨一刀量一刀，一套模硬是多干六天，老板骂机台，其实账该算在我头上。后来老主管点醒我，公差是拿钱买的，标一处严公差就多一份工时。
还有两处容易漏。缩水必须在二维图上复核一遍，光在3D里放了不算数，二维图是机台唯一认的依据。粗糙度别整版标镜面，成型面抛到Ra0.4以下，非成型面Ra1.6铣完就够，全标镜面抛光费翻着跟头涨。拿不准符号写法的，先把公差标注和粗糙度符号对照过一遍再下手，标错符号跟标错数字一样误事。
基准和工艺卡：车间拿到图先看三处
操机前先看三处：设计基准在哪一刀对得上，加工余量留没留够，热处理排在哪道工序前面，三处对不上，机床开得再快也是白干。这三处是图纸和机台之间的接口。
基准要三头对齐：设计基准、加工基准、装配基准用同一套。跟换遥控器电池一个道理，正负极对上了才通电。型腔按A基准铣，导柱孔按B基准钻，装起来差个0.1毫米，钳工拿锉刀锉一整天。基准实在不好找，就在料上加工艺台、钻工艺孔，干完再切掉，多花两个钟头，省两天的扯皮。
工艺卡把工序排成一条线，淬火变形是绕不开的坎。S136淬到HRC48-52，淬完多少会变形，精加工必须排在淬火后面。我常用的排法是这样：
| 工序 | 干什么 | 留量 |
|---|---|---|
| 开粗 | 粗铣外形和型腔 | 单边留2毫米 |
| 淬火回火 | 硬度上到HRC48-52 | 预留变形余量 |
| 半精加工 | 找平找正，重拉基准 | 单边留0.3毫米 |
| 精加工 | 型腔尺寸到位 | 孔位留研磨量 |
| 放电和线切割 | 清角、斜顶孔、窄槽 | 按图纸到位 |
卡上除了工序和留量，还要写清每道用哪台设备、检验哪几个尺寸、基准找正靠哪面。写这五项，十分钟的事，省的是后面所有的嘴仗。
对了，说到工艺卡多两句嘴。有的小厂压根不写卡，老师傅拿图直接干，三五个人的厂转得动。十台机往上的车间，早班晚班交接全靠嘴，出了事连责任在哪一环都找不着，卡就是留着对账的。
那套充电器外壳模，设计部当天下午补上缩水重出，我照这张清单把公差、基准、工序核了一遍才签字开料，T1试模一次过。图纸这关把住了，后面机台、钳工、试模全是顺水推舟的事。交图前多花一个钟头，省下的是车间里最贵的那种返工。
常见问题
模具加工图纸和设计图纸是一回事吗？
不是一回事。设计图定结构方案，讲分型、行位、顶出怎么布置；加工图拆到每个零件，每个尺寸都要带公差和工艺要求。车间只认加工图，设计图画得再漂亮也下不了机台。
缩水率放错了还有救吗？
分情况。整体缩水放错，成型尺寸全要重算，基本等于重出图；局部镶件结构的，换镶件还能救，成本不到重开模的两成。所以开料前必须有人复核缩水，这一步省不得。
小厂不编工艺卡行不行？
三五个人的厂，师傅口头交底还转得动。超过十台机的车间就得有卡，不然工序谁先谁后、淬火变形谁兜底，全靠猜。工艺卡不只是给机床看的，更是给交接和追责看的。
图纸上的公差标得太严怎么办？
先找设计确认能不能放，很多严公差是照模板抄上去的。确实要卡的尺寸，让机台先试切一刀量完再走下一步，别闷头干完才发现超差，那时候料已经废了。
