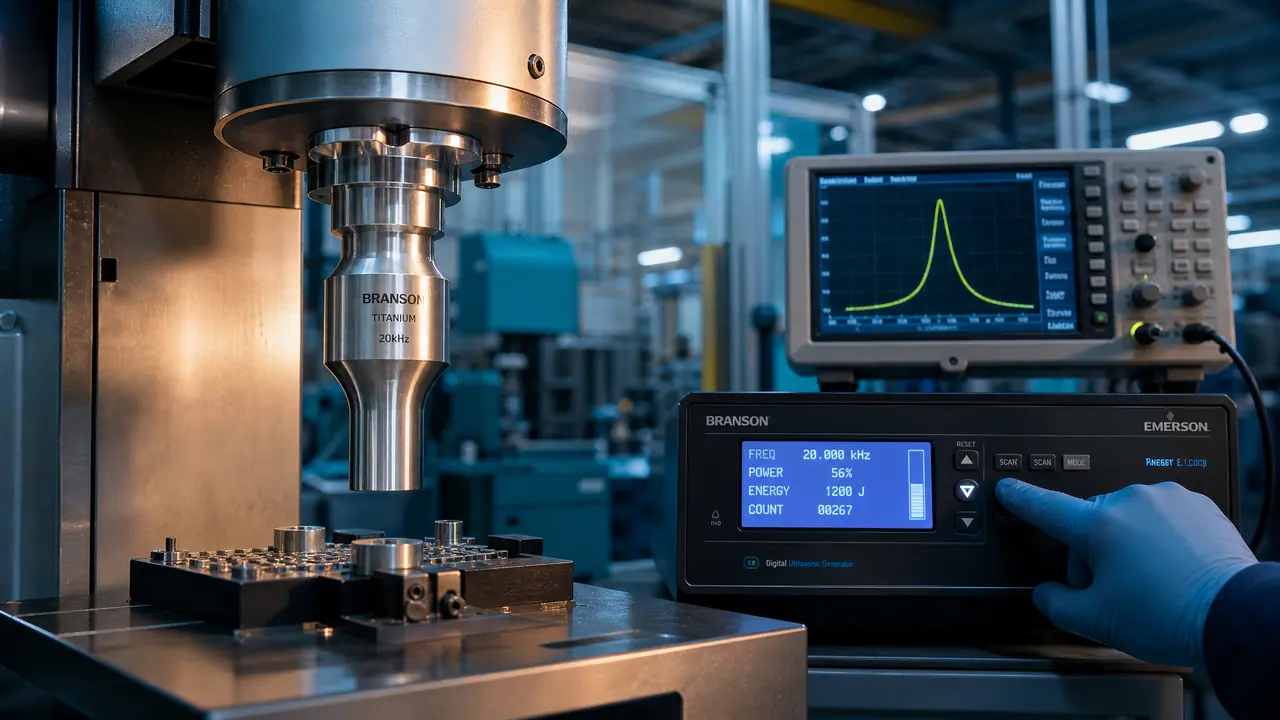

超声波焊接模具怎么调幅？焊头的谐振

上周朋友厂里换了一支新的超声波焊接模具，空载就有点心虚，焊到两百来件直接过载报警，频率表从 20.00kHz 一路漂到 19.62kHz。他咬定是机器坏了。我过去摸了摸焊头，烫手，心里就有数了：多半是焊头本身谐振没调到位，能量压根没送到焊面，全在杆子里转成了热和噪音。

干模具的都见过这根杆子，行话叫焊头，也叫超声模具。看着就是块金属，其实是个精密的声学零件，调幅和谐振这两关，一关都糊弄不得。这篇就把这两件事拆开讲透，顺带列几个我亲眼见过的坑。

谐振是怎么回事：焊头是根半波长共振杆

超声波焊接模具本质是一根半波长共振杆，长度和开槽决定谐振频率，频率对不上发生器，能量就传不到焊面，全变成热和噪音。设备常见 15kHz、20kHz、35kHz、40kHz 几个档，焊头必须在对应频率上干净利落地振起来，这才叫谐振。

原理说穿了就是驻波。声波在杆子里来回跑，跑一个来回正好叠出稳定的波腹和节点，这根杆才算「振得起来」。纵向振动的半波长焊头，长度大约等于材料声速除以频率再除以二，20kHz 的钢焊头半波长在 140 毫米上下，铝合金的大概 130 毫米，具体还得看阶梯结构和热处理状态，行业普遍按这个量级下料，做完再实测修正。

为什么非得实测？图纸算得再细，材料批次和加工公差都会把频率带偏。去年我们让机加工厂按 131.5 毫米下料，做了一支 7075 的直杆头，CNC 车完上阻抗分析仪一扫，19.87kHz，偏了 130Hz。这个量级大多数发生器的跟踪范围还兜得住，能用。要是偏到三四百赫兹，就得修长度或者重新开槽了。

开槽也有讲究。焊头侧面的横向槽不只是为了减重，它是把振动「锁」在轴向的手段，槽开得不匀，谐振峰直接劈成两个。安装法兰必须正对振型的节点，那个位置几乎不动；压到波腹上，能量就顺着螺栓漏进机架了。

调幅到底在调什么：三层增益叠出端面振幅

调幅就是调焊头端面的实际振幅，等于发生器百分比乘变幅杆增益再乘焊头增益，20kHz常用焊接振幅大概20-60微米。面板上那一个数字，只是三层里最外面的一层。

很多人以为调幅就是面板按个百分比，其实那只是第一层。整机振幅等于发生器设定，乘变幅杆的增益，再乘焊头自身的增益。变幅杆常见 1:1、1:1.5、1:2 三种规格，焊头的放大倍数看形状，阶梯头比圆锥头猛得多。面板从 35% 拨到 55%，看着只动了二十个数，端面振幅可能翻了接近一半。

说实话，振幅这东西不量一下心里真没底。老师傅教过我一个土办法：在焊头端面边缘划一道细墨线，低振幅空载，拿读数显微镜看那道线晕开的宽度——那就是双振幅，除以二就是单振幅。有条件的还是上激光位移传感器，数是直接的。经验上 ABS、PC 这类无定形塑料给到 20-40 微米就够用，PP、PA、POM 这些半结晶的得 40-70 微米，不分材料瞎加大振幅，产品先给你打一圈白印看。

我实际调过的一个例子：焊 PP 料的瓶盖，35% 振幅焊 1.8 秒，熔线虚胖，手一掰就开。振幅提到 55%，同样的位置 1.2 秒焊透，拉力测试的成绩直接翻倍往上走。很多时候不是机器不行，是振幅根本没给够。当然，前提是谐振是准的，谐振偏了，调振幅就是白折腾。

新焊头怎么验证谐振调到位了？

上机空载看三个数：频率表贴着标称值、电流平稳不飘、连续跑几分钟焊头只温不烫，再用阻抗分析仪复核谐振频率和阻抗。三样里坏一样，都别急着投产。

第一步上机空载。振幅给三成，开机不压产品，盯着发生器面板：频率读数应该在 20kHz 附近小范围跳动，电流稳稳的。要是频率一路往下漂、电流越走越高，说明焊头在硬撑，赶紧停机。连续空跑几分钟，手摸焊头，温温的正常，烫手就有问题。

第二步阻抗分析仪，这是最实在的一招。不少做焊头的厂子和治具加工点都有这仪器，拿去扫一次几十到一百来块。看报告就盯两处：谐振频率离标称值多少，普遍压在 ±0.2kHz 以内算过关，各厂标准松紧不一，下订单时先问清；再看谐振峰是不是圆滑的单峰，扫出双峰或者峰形歪扭，基本就是开槽不匀或者材料有暗伤。

焊头的车削、开槽、磨端面，都是常规机加工的活，车铣磨放电线割各有各的位置。分不清这五大工艺怎么分工的，可以翻翻我们之前那篇车铣磨放电线割五大工艺对比，看完就知道该把图纸发给哪种厂。

材质怎么挑？裂纹和法兰的坑一次说完

试模小批量选7075铝合金，长期量产选钛合金TC4，低频大功率才用合金钢；焊头报废多是裂纹和劈峰，裂了别补焊。三种材质摆一起看更直观。

我的用法很直接：打样和月产几千件的，铝头先上，坏得起换得快；产线一天几万次连轴转的，咬牙上钛头，摊到每个产品上反而省。钢焊头我碰得少，只在老 15kHz 设备上见过，又沉又烫，夏天操作工都不爱挨着它站。

最要命的坑是转角裂纹。开槽底部、阶梯过渡的 R 角如果太小，交变应力全集中在那儿，裂纹从槽底慢慢往里爬，爬到一半频率就劈峰，爬穿了直接断成两截。铝头尤其明显，我见过一支用了半年的 28kHz 头，槽底一道黑线，上机就是频漂。裂了的焊头别想着补，补焊那块区域的声阻抗变了，整支等于白调。修模具那边激光焊补是成熟路子，焊头不是模具，这一套搬过来不灵，想知道激光焊补的能耐和边界在哪，看我们那篇模具激光焊机对比实测。

第二个坑是法兰压偏。有人觉得法兰随便拧哪儿都行，其实必须正对节面，偏个几毫米，能量就顺着螺栓漏进机架，机架发烫、焊头没劲，你还当是换能器老了。装堆叠——换能器、变幅杆、焊头三件套——的时候，结合面擦干净，按扭矩上紧，结合面脏一点就跟漏气一样漏声能。

还有个坑最冤：拿超声波清洗机的经验来搞焊接。清洗槽敲一敲听声辨好坏还算靠谱，焊头不吃这套，空载啸叫不一定坏，安静也不一定好，一切以频率和阻抗数为准。同样的超声波原理在模具车间还有个近亲，超声波抛光机，同样讲究换能器和工具杆的匹配，我们实测过三种机型，挑设备的可以对照着看这篇超声波抛光机实测对比。

话说回来，朋友那支飘频的焊头，拉回做头的厂里重新修正开槽，阻抗复扫 19.98kHz，装机电流稳稳的，焊了一下午没再闹脾气。调幅调谐这事，说玄也玄，说透了就三步：设计上把半波长和开槽算准，出厂拿阻抗分析仪扫一遍，上机先空载看频率电流再起振幅。你下回换新焊头，照这个顺序走一遍，能省掉大半扯皮。

常见问题

超声波焊接模具能用多久，什么时候该换？

看材质和振幅。铝头打个几万到十几万次很常见，端面压出亮圈毛刺、或者频率开始飘，就该送修或更换了。钛头寿命翻好几倍，判断标准一样是看频漂和端面状态。

15kHz 和 20kHz 的焊头能混用吗？

不能。发生器按标称频率设计，跟踪范围一般就正负几百赫兹，差一档频率直接频漂或过流报警。换频率得整套换：换能器、变幅杆、焊头一个都跑不掉。

自己找机加工厂做焊头靠谱吗？

简单直杆头有图纸可以试，但一定要把检测的钱留出来，做完先扫阻抗再上机。阶梯头、开槽复杂的，建议直接找专业做头的厂，交货时把阻抗测试报告一并要来，省得扯皮。

振幅给大点是不是焊得越快越牢？

不是。振幅过头产品表面压伤、出应力白线，塑料件内部还可能过热分解。分不清材料脾气就从三成振幅往上慢慢加，以熔线均匀、拉力达标为准。
