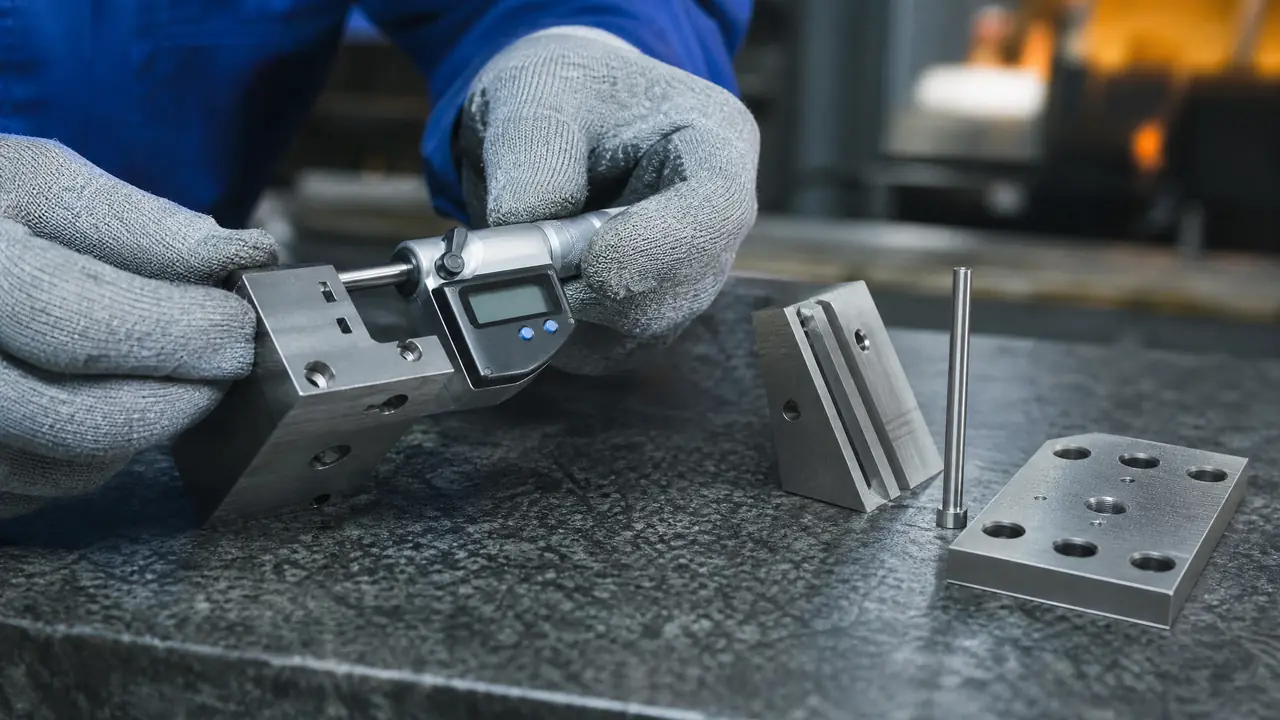

模具零件加工精度怎么控？镶件斜顶顶针孔的配合公差实战
把话放这儿：模具零件加工的精度要花在配合处。型腔尺寸差十个丝顶多产品胖一圈，镶件、斜顶、顶针孔这些配合位差两个丝，整套模就能给你出废品。这篇把三类零件的公差给法和检测手法一次讲清。
上礼拜车间里为一张图纸吵了一架。新来的编程小伙把顶针孔公差标成了正负0.05，我当场打回去重标。模具零件加工这行的门道就在这儿：型腔尺寸松十个丝，产品顶多胖一圈，配合部位超两个丝，整套模能把人折腾脱层皮。我的判断很直接，精度要花在镶件、斜顶、顶针孔这些配合的地方，别平摊着给。
模房里拼的就是“丝”上的功夫。一个丝是0.01毫米，差不多头发丝的三分之一粗。CNC能给你保证正负0.02，可热处理一变形，钳工一修配，图上的数字就变味了。所以公差给多少、工序怎么排、量具用哪把，这三件事哪件都不能含糊。下面按我在模房做了十来年碰到的真账，一类一类往下说。
镶件配合公差怎么给才不跑位？
镶件和模框的配合面按过渡配合给，双边留0.01到0.02毫米，挂台部位留0.02到0.03毫米，靠螺钉加压板锁死，光靠压紧是扛不住注塑压力的。
注塑的时候型腔内压力能冲到几百公斤每平方厘米，镶件背面要是没有靠山，配合一松就会被胶冲得往后缩。所以配合面我坚持上磨床磨配，公差卡在正负0.01；挂台给0.03左右的间隙，装拆不费劲，锁死了也不动。这一步省不得。
2019年那套遥控器外壳模我印象特别深。客户要求镶件可拆换，当时模框槽图省事，铣完直接装，没上磨床，实际配合间隙做到了0.04。T1试模打到两百模上下，中间一块成型镶件被冲得后缩了0.3毫米，分型面起了一圈硬飞边，产品当场判废。拆下来一看，槽口全拉毛了。那块S136镶件料钱带加工860块，重做又等了四天。后来我把模具镶件的固定与配合做法里那套流程定成了车间规矩：配合面必磨，装完用百分表复核一遍才准试模。
斜顶的精度账：斜度、间隙与修配
斜顶斜度常用3到8度，配合面单边留0.01到0.02毫米。斜度差半度顶出行程就对不上，间隙大了斜顶不归位，小了直接拉伤咬死。
斜顶是斜着运动的，顶出行程和斜度是三角函数关系。3度的斜顶顶出10毫米，侧向才挪半毫米多一点，所以侧向扣位稍微深一点，角度就得往上加。角度铣完要用角度块或者正弦规校一遍，别信机床刻度盘。
上个月一套家电面板模就栽在修配上。斜顶淬完火，钳工修配合面，两边修得不对称，一边0.01一边快0.06。打到一千多模，松的那侧开始拉毛，斜顶回不了位，产品侧向扣位多出一条料边。停机拆检，斜顶和斜孔都得重新上慢走丝割配，慢走丝一小时80块，装夹找正又搭了大半天，前后两千多没了，交期推了五天。热处理变形是斜顶报废的头号原因，我的做法是粗加工留量，淬完先探伤再上机磨配，斜度面宁可多磨两刀。
顶针孔加工最容易栽在哪个尺寸上？
顶针孔比顶针大0.02到0.04毫米是常规给法。孔径超差漏胶起毛边，位置和垂直度超差顶针装不进，硬敲进去试模必咬死。
小顶针孔我在车床上挑或者镗，成排成批的孔直接上慢走丝，位置度有保障。0.8毫米以下的孔别拿麻花钻打完就算完事，钻头引偏两三个丝太正常了。孔径宁可按上差做，做小了顶针装进去就是死配合。
前阵子一套充电器外壳模就在这上面翻的车。动模仁上16支顶针，操作工图快用铣床直钻，有4个孔位偏了0.12，装顶针的时候对不上孔，硬敲进去三支。试模没顶几模就顶白加咬死，整套动模仁拆下来重新割孔，割丝费加装夹两天搭进去两千出头，T2往后推了一个礼拜。顶针这套东西的布置和常见毛病，顶针怎么配这篇里写得更细。打那以后我立了个土规矩：顶针孔加工完，插一根合格顶针，能靠自重滑进去再顺畅抽出来，才算数。
三类零件的配合公差速查
镶件配合双边0.01到0.02毫米，斜顶配合单边0.01到0.02毫米，顶针孔比针大0.02到0.04毫米，记住这三个数，审图能省一半口舌。
| 零件 | 配合部位 | 常规公差 | 超差后果 |
|---|---|---|---|
| 镶件 | 与模框配合面 | 双边0.01-0.02mm | 跑位、飞边 |
| 镶件 | 挂台 | 0.02-0.03mm间隙 | 装拆卡死 |
| 斜顶 | 与斜孔配合面 | 单边0.01-0.02mm | 拉伤、不归位 |
| 顶针 | 顶针孔孔径 | 孔大0.02-0.04mm | 漏胶、顶白 |
| 顶针 | 孔位垂直度 | 0.02mm以内 | 咬死、顶白 |
这些数是我自己在车间摸出来的常用档，不同钢材、不同胶料会有浮动，做精密模还得往紧里收。整套模的间隙、平行度这些系统性的要求，装配前照着清单过一遍能少挨很多骂，等会儿延伸阅读里那篇可以对着用。
回到开头那张图纸。小伙把顶针孔改成了孔径加大0.03、位置度0.02，我签了字。模具零件加工没有玄学，就是把配合处那几个丝盯死：该磨的磨，该割的割，量具别省。省下的一道磨工，迟早连本带利还回来。
常见问题
镶件配合面能直接铣完不磨吗？
小批量、外观要求低的模，铣完让钳工研配一下也能凑合。位置要求严或者要反复拆装的镶件，必须磨配。多一道磨几百块工时，比报废一块镶件便宜太多。
顶针孔的垂直度怎么检查？
装模前拿一根合格顶针当塞规用，能自重滑落、抽回顺畅就基本合格。要求高的上三坐标打垂直度。成排的孔建议直接慢走丝，省去后面一堆麻烦。
斜顶试模卡死先查哪里？
先拆下来看配合面有没有发亮的那条拉伤痕，有就是间隙太小或者两边不对称。再查斜度面有没有磕碰毛刺，对一对顶出行程跟斜度对不对得上。别上来就加油硬打，越打伤得越深。
配合尺寸做超差了，焊补能救吗？
镶件配合面用激光焊薄薄补一层再磨，能救，变形小。普通氩弧焊大面积补，热变形一上来配合面就扭了，等于二次报废。超得不多的话，改配一根非标顶针反而更快更省。
